BM Size 25 技術規格

平衡尺寸與負載的通用選擇

導軌型式 BM S 25

BM S 25-N BM S 25-NU BM S 25-C
BM S 25-N BM S 25-NU BM S 25-C
標準型
Standard		 底部螺孔型
Tapped holes at bottom		 蓋板型
Cover strip

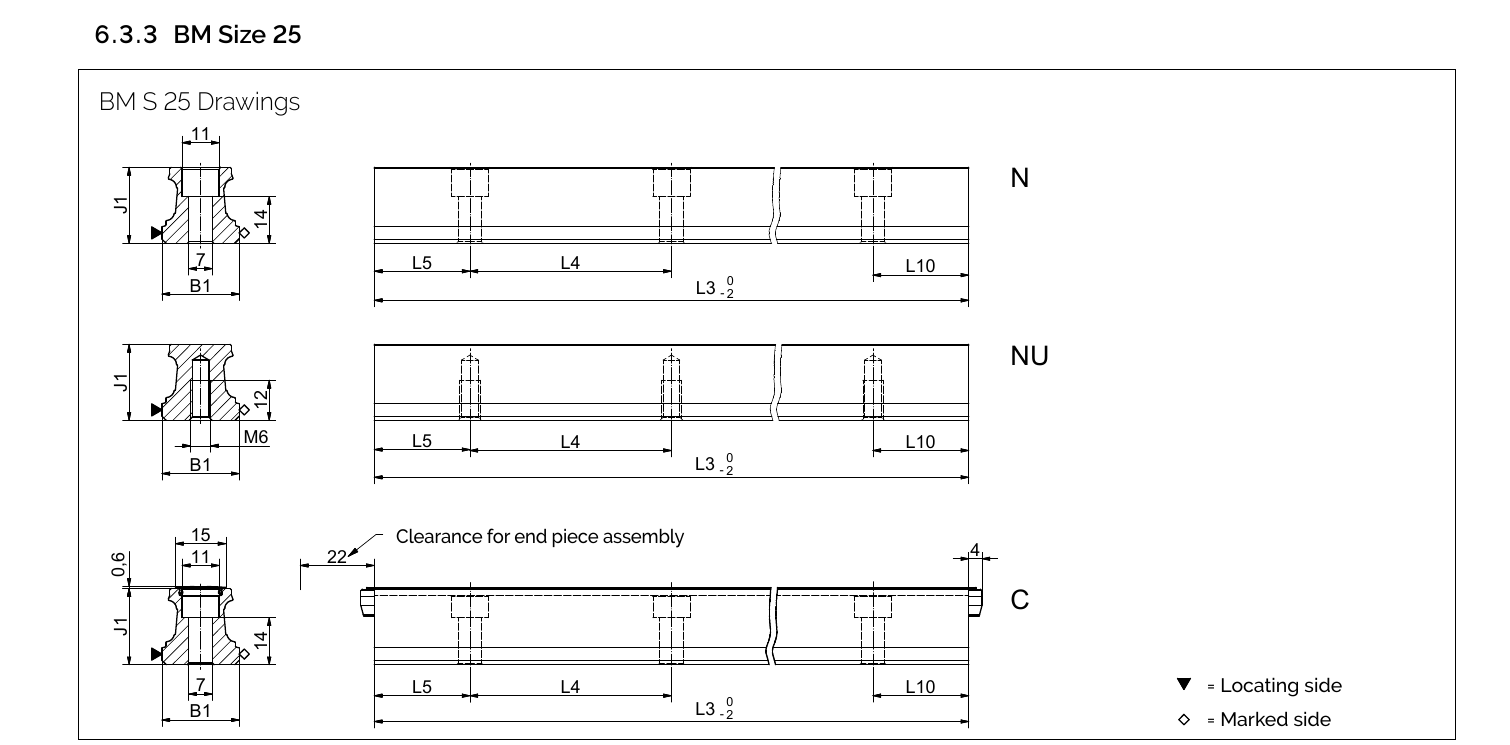

導軌尺寸圖 BM S 25

BM S 25 導軌尺寸圖

導軌規格 BM S 25

參數 BM S 25-N BM S 25-NU BM S 25-C
軌道寬度 B1 (mm) 23 23 23
軌道高度 J1 (mm) 22.7 22.7 22.7
最大單件長度 L3 (mm) 6000 6000 3000
固定孔間距 L4 (mm) 60 60 60
首/末孔位置 L5/L10 (mm) 28.5 28.5 28.5
軌道單位重量 (kg/m) 3.0 3.1 2.8

滑塊型式 BM W 25

BM W 25-A / B BM W 25-C / D BM W 25-E BM W 25-F / G
BM W 25-A/B BM W 25-C/D BM W 25-E BM W 25-F/G
標準型 / 標準加長型
Standard / Standard long		 緊湊高型 / 緊湊高加長型
Compact high / long		 側向固定型
Lateral fixation		 緊湊型 / 緊湊加長型
Compact / Compact long

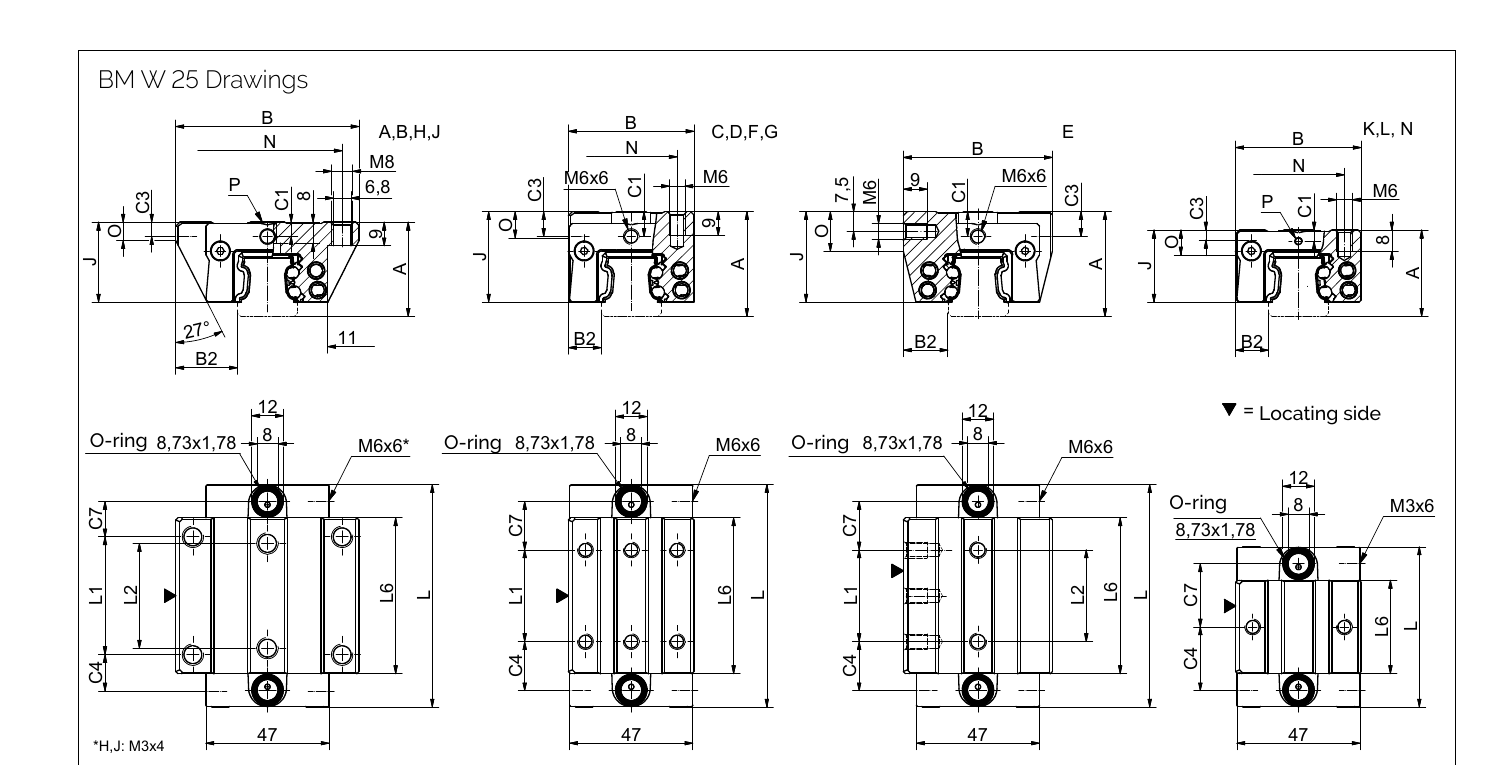

滑塊尺寸圖 BM W 25

BM W 25 滑塊尺寸圖

滑塊規格 BM W 25

參數 BM W 25-A BM W 25-B BM W 25-C BM W 25-D BM W 25-E BM W 25-F BM W 25-G BM W 25-H BM W 25-J BM W 25-K BM W 25-L BM W 25-N
系統高度 A (mm) 36 36 40 40 40 36 36 33 33 33 33 36
滑塊寬度 B (mm) 70 70 48 48 57 48 48 73 73 48 48 48
定位面間距 B2 (mm) 23.5 23.5 12.5 12.5 17 12.5 12.5 25 25 12.5 12.5 12.5
前端中央潤滑孔位置 C1 (mm) 5.5 5.5 9.5 9.5 9.5 5.5 5.5 4.3 4.3 4.3 4.3 5.5
側面潤滑孔位置 C3 (mm) 5.5 5.5 9.5 9.5 9.5 5.5 5.5 3.8 3.8 3.8 3.8 5.5
側面潤滑孔位置（第二處） C4 (mm) 13.8 23.3 18.8 20.8 18.8 18.8 20.8 18.8 24.4 24.4 18.8 24.4
頂面潤滑孔位置 C7 (mm) 13.5 23 18.5 20.5 18.5 18.5 20.5 18.5 24.1 24.1 18.5 24.1
滑塊高度 J (mm) 30.5 30.5 34.5 34.5 34.5 30.5 30.5 27.5 27.5 27.5 27.5 30.5
滑塊長度 L (mm) 84.9 103.9 84.9 103.9 84.9 84.9 103.9 84.9 61.1 61.1 84.9 61.1
外側固定孔間距 L1 (mm) 45 45 35 50 35 35 50 35 — — 35 —
內側固定孔間距 L2 (mm) 40 40 — — 35 — — — — — — —
鋼體長度 L6 (mm) 59.5 78.5 59.5 78.5 59.5 59.5 78.5 59.5 35.7 35.7 59.5 35.7
側向固定孔間距 N (mm) 57 57 35 35 — 35 35 60 60 35 35 35
參考面高度 O (mm) 7 7 10 10 15 10 10 8 8 9.5 9.5 9.5
連接螺紋 (M×L) P 6x6 6x6 6x6 6x6 6x6 6x6 6x6 3x6 3x6 3x6 3x6 6x6

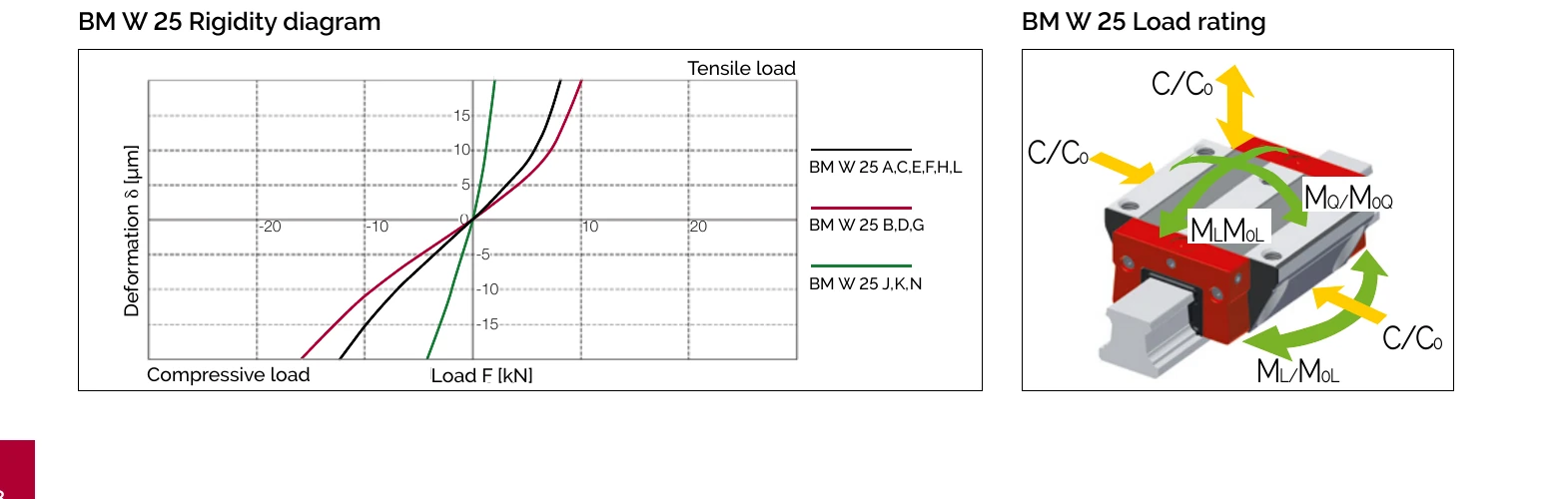

剛性曲線與負載額定

BM W 25 剛性曲線與負載額定圖

負載額定值

參數 BM W 25-A BM W 25-B BM W 25-C BM W 25-D BM W 25-E BM W 25-F BM W 25-G BM W 25-H BM W 25-J BM W 25-K BM W 25-L BM W 25-N
靜負載容量 C₀ (N) 46100 60300 46100 60300 46100 46100 60300 46100 18200 18200 46100 18200
動負載容量 C₁₀₀ (N) 21100 25500 21100 25500 21100 21100 25500 21100 12800 12800 21100 12800
靜態橫向力矩容量 M₀Q (Nm) 631 825 631 825 631 631 825 631 251 251 631 251
靜態縱向力矩容量 M₀L (Nm) 513 863 513 863 513 513 863 513 101 101 513 101
動態橫向力矩容量 MQ (Nm) 289 349 289 349 289 289 349 289 176 176 289 176
動態縱向力矩容量 ML (Nm) 235 365 235 365 235 235 365 235 71 71 235 71
滑塊重量 (kg) 0.7 0.9 0.6 0.8 0.7 0.6 0.7 0.6 0.4 0.3 0.4 0.4

負載額定值說明

  • C₀ = 靜態負載額定值 (Static load capacity)
  • C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
  • M₀Q / MQ = 橫向力矩 (Cross moment)
  • M₀L / ML = 縱向力矩 (Longitudinal moment)

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

G0超高精度
G1極精密
G2精密
G3標準

參考面

R1參考面在下（below or right）
R2參考面在上（top or left）

塗層

CN無塗層
CH硬鉻鍍層

導軌

直線度

KC標準

滑塊

預壓等級

V0微預壓
V1低預壓
V2中預壓
V3高預壓

潤滑接口

S10左中
S20右中
S11頂面左
S21頂面右
S12左側下方
S22右側下方
S13左側上方
S23右側上方
S32左側面（雙側獨立潤滑）
S42右側面（雙側獨立潤滑）
S99端面接口全部以螺紋塞封閉

出廠潤滑

LN油保護
LG脂保護
LV全脂填充

訂購代碼範例

導軌訂購代碼

BM S 25-N-G1-KC-R1-500-28.5-28.5

  • BM S 25 = MONORAIL 滾珠導軌 Size 25
  • N = 標準型 (上方鎖固)
  • G1 = 高精度
  • KC = 標準直線度
  • R1 = 參考面在底部
  • 500 = 軌道長度 500mm
  • 28.5-28.5 = 首末孔位置

滑塊訂購代碼

BM W 25-A-V1-S11-LV-CN

  • BM W 25 = MONORAIL 滾珠滑塊 Size 25
  • A = 標準型滑塊
  • V1 = 輕預壓
  • S11 = 潤滑孔位置 (頂部中央)
  • LV = 全油脂填充
  • CN = 無塗層 (未鍍鉻；硬鉻為 CH)
