導軌型式 AMSABS 3L S 30
| AMSABS 3L S 30-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀頭可順暢通過接合點。

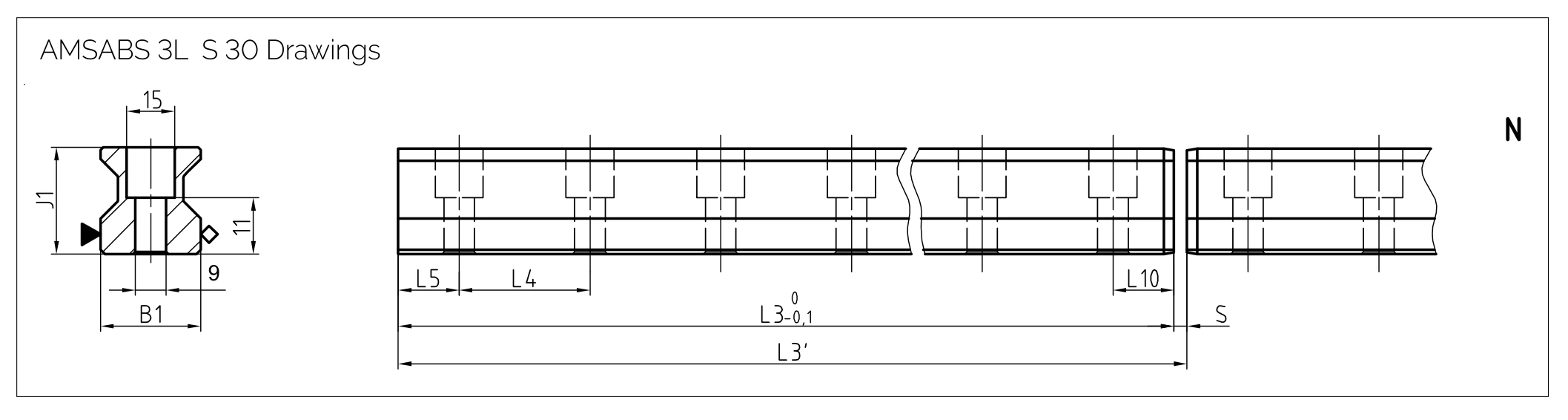

導軌規格 AMSABS 3L S 30
| 參數 | AMSABS 3L S 30-N |
| 軌道寬度 B1 (mm) | 28 |
| 軌道高度 J1 (mm) | 27.95 |
| 最大單件長度 L3 (mm) | 2 999.5 |
| 系統總長度 L3' (mm) | 3 000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 18.5 |
| 軌道單位重量 (kg/m) | 4.6 |

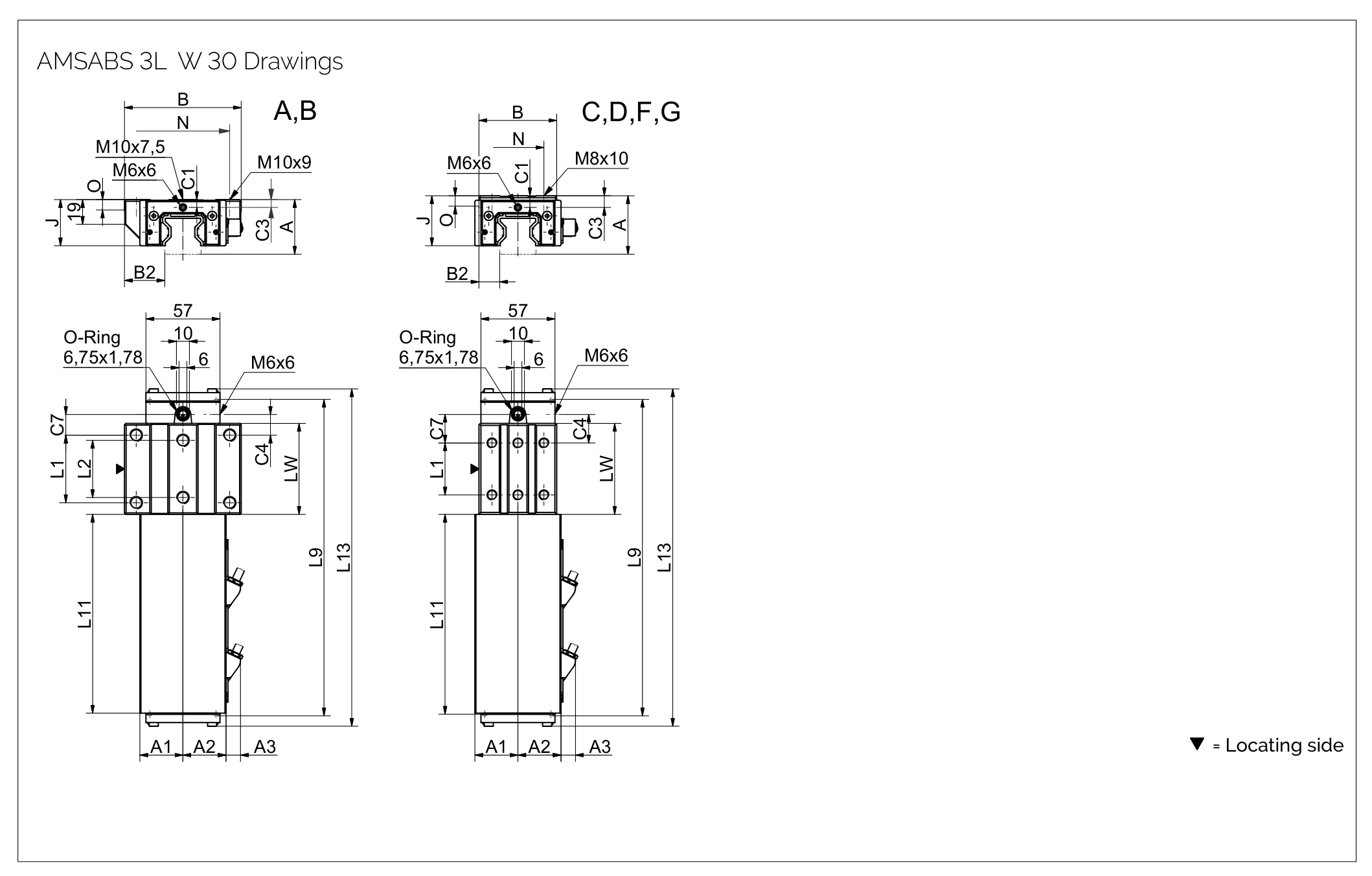

滑塊規格 AMSABS 3L W 30
| 參數 | AMSABS 3L W 30-A | AMSABS 3L W 30-B | AMSABS 3L W 30-C | AMSABS 3L W 30-D | AMSABS 3L W 30-F | AMSABS 3L W 30-G |
| 系統高度 A (mm) | 42 | 42 | 45 | 45 | 42 | 42 |
| 對側外殼半寬 A1 (mm) | 33.2 | 33.2 | 33.2 | 33.2 | 32.2 | 32.2 |
| 讀頭側外殼半寬 A2 (mm) | 33.2 | 33.2 | 33.2 | 33.2 | 32.2 | 32.2 |
| 讀頭突出量 A3 (mm) | 11.2 | 11.2 | 11.2 | 11.2 | 11.2 | 11.2 |
| 滑塊寬度 B (mm) | 90 | 90 | 60 | 60 | 60 | 60 |
| 定位面間距 B2 (mm) | 31 | 31 | 16 | 16 | 16 | 16 |
| 前端中央潤滑孔位置 C1 (mm) | 6 | 6 | 9 | 9 | 6 | 6 |
| 側面潤滑孔位置 C3 (mm) | 6 | 6 | 9 | 9 | 6 | 6 |
| 側面潤滑孔位置（第二處） C4 (mm) | 16 | 26.5 | 22 | 22.5 | 22 | 22.5 |
| 頂面潤滑孔位置 C7 (mm) | 16 | 26.5 | 22 | 22.5 | 22 | 22.5 |
| 滑塊高度 J (mm) | 35.5 | 35.5 | 38.5 | 38.5 | 35.5 | 35.5 |
| 外側固定孔間距 L1 (mm) | 52 | 52 | 40 | 60 | 40 | 60 |
| 內側固定孔間距 L2 (mm) | 44 | 44 | — | — | — | — |
| 含外殼滑塊長度 L9 (mm) | 244.1 | 265.1 | 244.1 | 265.1 | 244.1 | 265.1 |
| 外殼長度 L11 (mm) | 155.1 | 155.1 | 155.1 | 155.1 | 103 | 103 |
| 量測滑塊總長 L13 (mm) | 260.9 | 281.9 | 260.9 | 281.9 | 260.9 | 281.9 |
| 滑塊本體內側長度 Lw (mm) | 70 | 91 | 70 | 91 | 70 | 91 |
| 側向固定孔間距 N (mm) | 72 | 72 | 40 | 40 | 40 | 40 |
| 參考面高度 O (mm) | 8 | 8 | 8 | 8 | 8 | 8 |
負載額定值
| 參數 | AMSABS 3L W 30-A | AMSABS 3L W 30-B | AMSABS 3L W 30-C | AMSABS 3L W 30-D | AMSABS 3L W 30-F | AMSABS 3L W 30-G |
| 靜負載容量 C₀ (N) | 74900 | 98500 | 74900 | 98500 | 74900 | 98500 |
| 動負載容量 C₁₀₀ (N) | 39500 | 48900 | 39500 | 48900 | 39500 | 48900 |
| 靜態橫向力矩容量 M₀Q (Nm) | 1332 | 1751 | 1332 | 1751 | 1332 | 1751 |
| 靜態縱向力矩容量 M₀L (Nm) | 966 | 1614 | 966 | 1614 | 966 | 1614 |
| 動態橫向力矩容量 MQ (Nm) | 702 | 869 | 702 | 869 | 702 | 869 |
| 動態縱向力矩容量 ML (Nm) | 510 | 801 | 510 | 801 | 510 | 801 |
| 滑塊重量 (kg) | 1.9 | 2.3 | 1.7 | 2.0 | 1.6 | 1.8 |

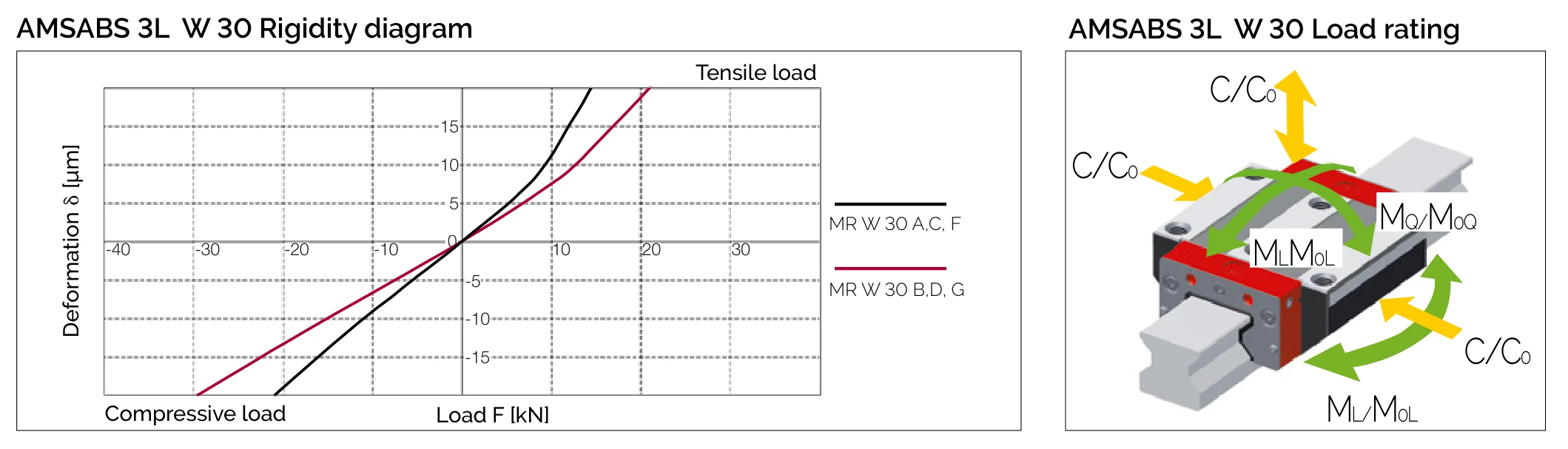

剛性圖與負載方向 AMSABS 3L W 30
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 30-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 30 = AMSABS 3L 導軌 Size 30
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 30-A-P1-G1-V1-R1-CN-S11-LV-TSH-TS3
- AMSABS 3L W 30 = AMSABS 3L 滑塊 Size 30
- A = 標準型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V1 = 輕預壓
- TSH = SSI 介面
