導軌型式 AMS 4B S 15
注意：Size 15 僅提供 ND 及 CD 型導軌（全硬化版本），無標準 N 及 C 型。
| AMS 4B S 15-ND | AMS 4B S 15-CD |
 |  |
| 全硬化標準型 | 全硬化蓋板型 |

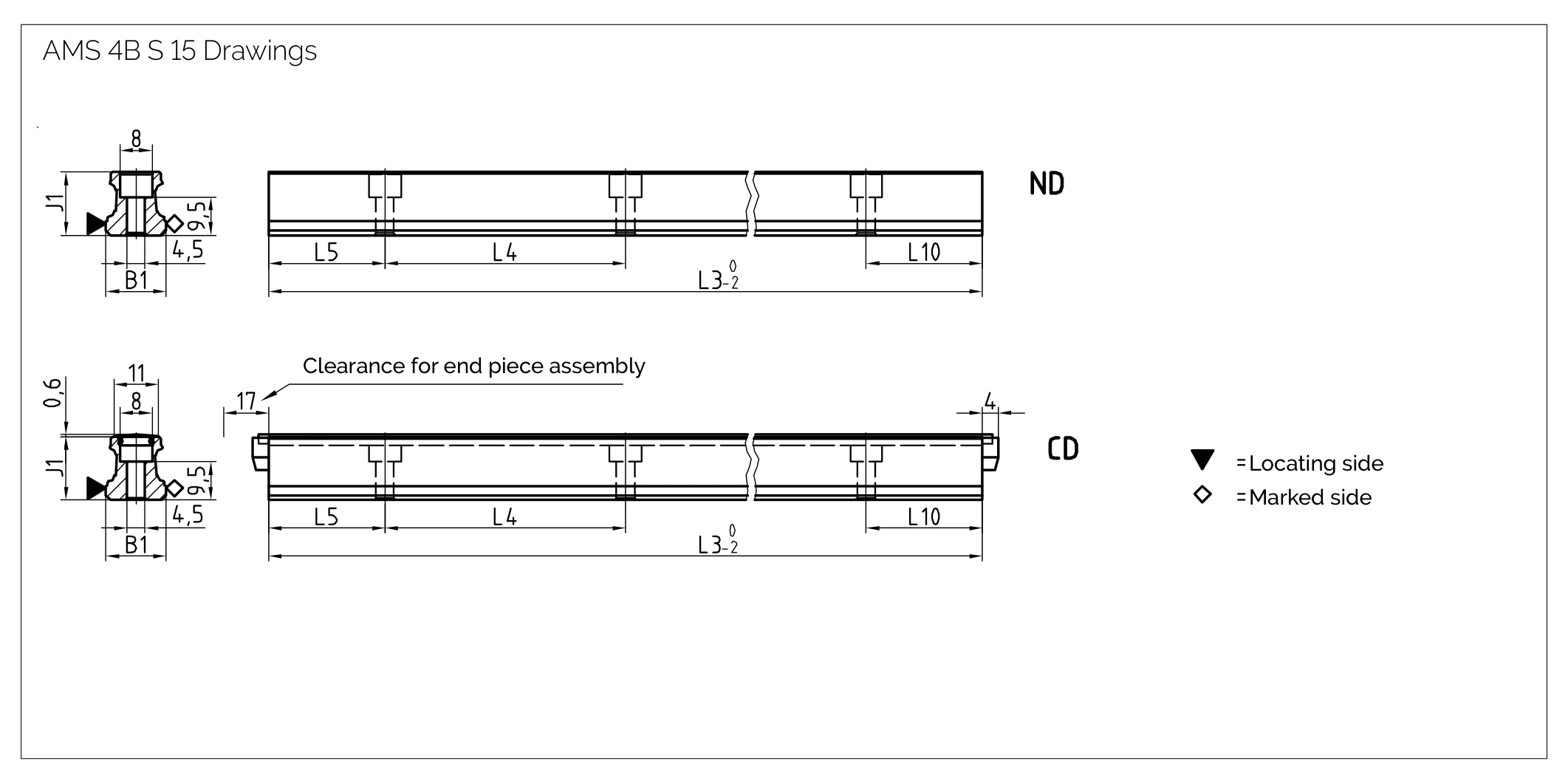

導軌規格 AMS 4B S 15
| 參數 | AMS 4B S 15-ND | AMS 4B S 15-CD |
| 軌道寬度 B1 (mm) | 15 | 15 |
| 軌道高度 J1 (mm) | 15.7 | 15.7 |
| 最大單件長度 L3 (mm) | 1500 | 1500 |
| 固定孔間距 L4 (mm) | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 |
| 軌道單位重量 (kg/m) | 1.4 | 1.3 |
滑塊型式 AMS 4B W 15
| W-A | W-B | W-C | W-D |
 |  |  |  |
短滑塊
寬型 | 長滑塊
寬型 | 短滑塊
窄型 | 長滑塊
窄型 |

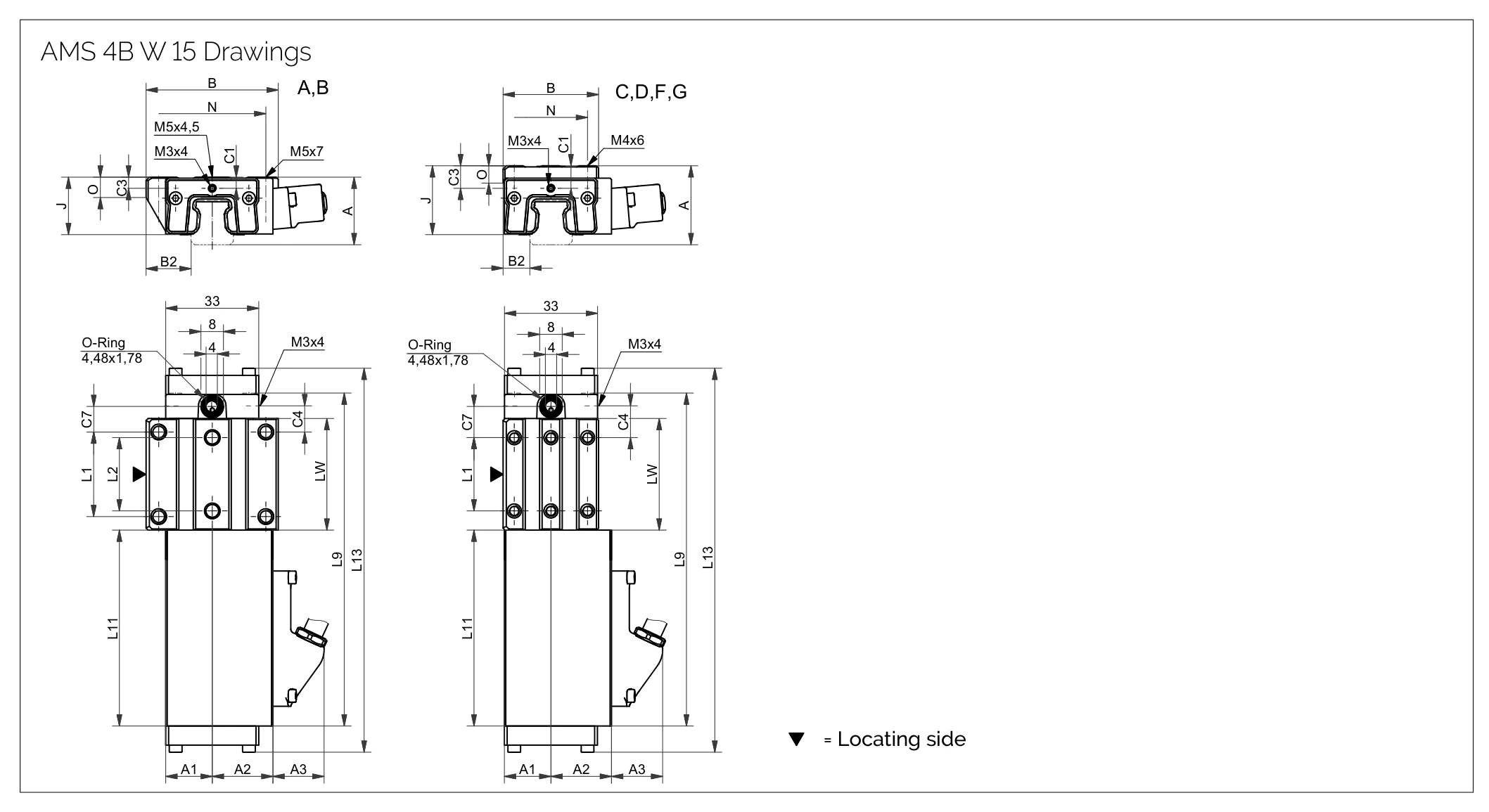

滑塊規格 AMS 4B W 15
| 參數 | AMS 4B W 15-A | AMS 4B W 15-B | AMS 4B W 15-C | AMS 4B W 15-D | AMS 4B W 15-F | AMS 4B W 15-G |
| 系統高度 A (mm) | 24 | 24 | 28 | 28 | 24 | 24 |
| 對側外殼半寬 A1 (mm) | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 | 16.5 |
| 讀頭側外殼半寬 A2 (mm) | 21.5 | 21.5 | 21.5 | 21.5 | 21.5 | 21.5 |
| 讀頭突出量 A3 (mm) | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 | 17.5 |
| 滑塊寬度 B (mm) | 47 | 47 | 34 | 34 | 34 | 34 |
| 定位面間距 B2 (mm) | 16 | 16 | 9.5 | 9.5 | 9.5 | 9.5 |
| 前端中央潤滑孔位置 C1 (mm) | 4 | 4 | 8 | 8 | 4 | 4 |
| 側面潤滑孔位置 C3 (mm) | 3.7 | 3.7 | 7.7 | 7.7 | 3.7 | 3.7 |
| 側面潤滑孔位置（第二處） C4 (mm) | 9.3 | 17.3 | 11.3 | 19.3 | 11.3 | 19.3 |
| 頂面潤滑孔位置 C7 (mm) | 9.05 | 17.05 | 11.05 | 19.05 | 11.05 | 19.05 |
| 滑塊高度 J (mm) | 20.4 | 20.4 | 24.4 | 24.4 | 20.4 | 20.4 |
| 外側固定孔間距 L1 (mm) | 30 | 30 | 26 | 26 | 26 | 26 |
| 內側固定孔間距 L2 (mm) | 26 | 2.6 | — | — | — | — |
| 含外殼滑塊長度 L9 (mm) | 117.6 | 133.5 | 117.6 | 133.5 | 117.6 | 133.5 |
| 外殼長度 L11 (mm) | 69.5 | 69.5 | 69.5 | 69.5 | 69.5 | 69.5 |
| 量測滑塊總長 L13 (mm) | 136.6 | 152.5 | 136.6 | 152.5 | 136.6 | 152.5 |
| 滑塊本體內側長度 Lw (mm) | 39.6 | 55.5 | 39.6 | 55.5 | 39.6 | 55.5 |
| 側向固定孔間距 N (mm) | 38 | 38 | 26 | 26 | 26 | 26 |
| 參考面高度 O (mm) | 7 | 7 | 6 | 6 | 6 | 6 |
負載額定值
| 參數 | AMS 4B W 15-A | AMS 4B W 15-B | AMS 4B W 15-C | AMS 4B W 15-D | AMS 4B W 15-F | AMS 4B W 15-G |
| 靜負載容量 C₀ (N) | 19600 | 22900 | 19600 | 22900 | 19600 | 22900 |
| 動負載容量 C₁₀₀ (N) | 9000 | 11400 | 9000 | 11400 | 9000 | 11400 |
| 靜態橫向力矩容量 M₀Q (Nm) | 181 | 218 | 181 | 218 | 181 | 218 |
| 靜態縱向力矩容量 M₀L (Nm) | 146 | 198 | 146 | 198 | 146 | 198 |
| 動態橫向力矩容量 MQ (Nm) | 83 | 108 | 83 | 108 | 83 | 108 |
| 動態縱向力矩容量 ML (Nm) | 67 | 96 | 67 | 96 | 67 | 96 |
| 滑塊重量 (kg) | 0.8 | 0.5 | 0.8 | 0.8 | 0.7 | 0.7 |

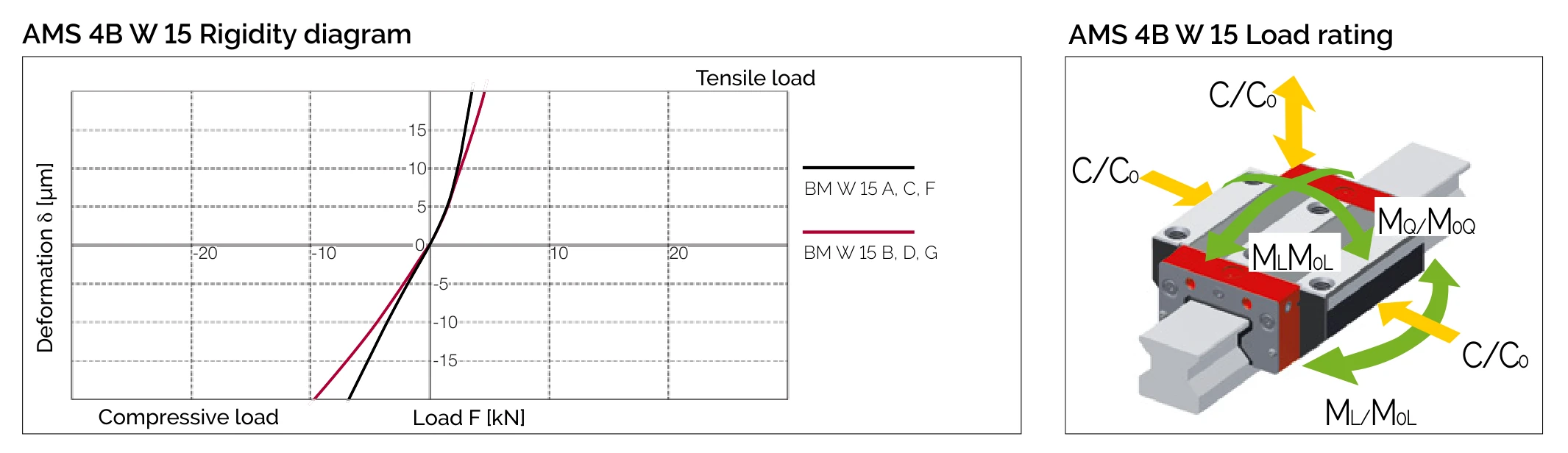

剛性圖與負載方向 AMS 4B W 15
量測系統規格
| 量測原理 | 磁阻式增量編碼（磁性硬質週期 N-S 刻度） |
| 訊號週期 | 200 µm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 週期性誤差 | ± 0.7 µm |
| 遲滯 | < 0.5 µm（AMSD 可數位調整） |
| 解析度 | AMSA 最高 0.0625 µm；AMSD 0.2 / 1.0 / 5.0 µm |
| 輸出介面 | AMSA：類比 1 Vpp；AMSD：數位正交訊號 RS 422（含參考與錯誤訊號） |
| 消耗電流 | AMSA 40 mA；AMSD 110 mA |
| 最大速度 | AMSA 5 m/s；AMSD 3 m/s（解析度 0.2 µm 時最高 1 m/s） |
| 參考標記 | 每 50 mm，或距離編碼式 |
| 供電電壓 | 5 V ± 0.25 V |
| 工作溫度 | 0 °C ~ +70 °C |
| 防護等級 | IP68 |
資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。
訂購代碼範例
AMS 4B 導軌訂購代碼
AMS 4B S 15-ND-G1-KC-R1-500-20-20
AMS 4B 滑塊訂購代碼（類比輸出）
AMSA 4B W 15-A-P1-G1-V0-R1-CN-S11-LV-TSU
AMS 4B 滑塊訂購代碼（數位輸出）
AMSD 4B W 15-A-P1-G1-V0-R1-CN-S11-LV-TSD-050-80-ZN
可用選項
依型錄的 Available options 圖示條。
導軌與滑塊共通
塗層
 | CN | 無塗層 |
 | CH | 硬鉻鍍層 |
導軌
直線度
 | KC | 標準 |
基準側
 | R11 | Ref. bottom, scale bottom |
 | R12 | Ref. bottom, scale top |
 | R21 | Ref. top, scale bottom |
 | R22 | Ref. top, scale top |
磁化型式
 | TR50 | 參考磁化 50 mm |
 | TD20 | 距離編碼 20 mm |
 | TD50 | 距離編碼 50 mm |
滑塊
參考面
 | R1 | 參考面在下（below or right） |
 | R2 | 參考面在上（top or left） |
讀頭位置
 | P1 | 右上 |
 | P3 | 左下 |
潤滑接口
 | S10 | 左中 |
 | S20 | 右中 |
 | S11 | 頂面左 |
 | S21 | 頂面右 |
 | S12 | 左側下方 |
 | S22 | 右側下方 |
 | S13 | 左側上方 |
 | S23 | 右側上方 |
 | S32 | 左側面（雙側獨立潤滑） |
 | S42 | 右側面（雙側獨立潤滑） |
 | S49 | |
介面（讀頭出線）
 | TMU | analog, 0.3 m |
 | TRU | analog, 3 m |
 | TSU | analog, 3 m |
 | TMD | digital, 0.3 m |
 | TRD | digital, 3 m |
 | TSD | digital, 3 m |
