HK 系列

手動箝制器（雙穩態 N）｜適用 Schneeberger MONORAIL BM、AMSA 3B、AMSA 3L、AMSABS 3B、AMSD 3B、MONORAIL MR

型號一覽

型號 適用導軌尺寸 狀態 保持力 (N) 鎖緊扭矩 (Nm) 重量 (kg)
HK1501A MONORAIL BM 15 N 1,200 4 0.16
HK2003BM MONORAIL BM 20 N 1,200 4 0.22
HK2501A AMSA 3B 25、AMSA 3L 25、AMSABS 3B 25、AMSD 3B 25、MONORAIL MR 25 N 1,200 7 0.37
HK2503BM MONORAIL BM 25 N 1,200 7 0.39
HK3001A AMSA 3B 30、AMSABS 3B 30、AMSD 3B 30、MONORAIL MR 30 N 2,000 15 0.76
HK3002K MONORAIL BM 30 N 2,000 15 0.77
HK3501A AMSA 3B 35、AMSA 3L 35、AMSABS 3B 35、AMSD 3B 35 N 2,000 15 0.94
HK3503BM MONORAIL BM 35 N 2,000 15 1.1
HK3505KR MONORAIL MR 35 N 2,000 15 0.96
HK4501A AMSA 3B 45、AMSA 3L 45、AMSABS 3B 45、AMSD 3B 45、MONORAIL MR 45 N 2,000 15 1.4
HK4503BM MONORAIL BM 45 N 2,000 15 1.4
HK5501A AMSA 3B 55、AMSA 3L 55、AMSABS 3B 55、AMSD 3B 55、MONORAIL MR 55 N 2,000 22 1.6
HK6501A AMSA 3B 65、AMSA 3L 65、AMSABS 3B 65、AMSD 3B 65、MONORAIL MR 65 N 2,000 22 2.6

依導軌尺寸與滑塊查詢可用型號，請見MONORAIL BM 相容查詢、AMSA 3B 相容查詢、AMSA 3L 相容查詢、AMSABS 3B 相容查詢、AMSD 3B 相容查詢、MONORAIL MR 相容查詢。

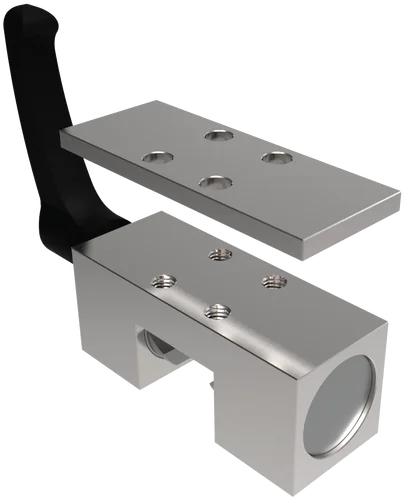

Zimmer HK 系列箝制器

系列特色

  • 產品線齊全 - 適用於所有常見的線性滑軌
  • 免工具開啟與關閉（雙穩態） - 轉動夾緊手柄即可操作
  • 免維護 - 50,000 次靜態夾緊循環

結構說明

HK 系列剖面圖
各部位說明：
  • 1：線性滑軌，適用於所有常見的線性滑軌
  • 2：塑膠材質夾緊手柄，可自由調整（上提即可鬆開）
  • 3：夾爪，浮動支承確保對稱施力
  • 4：本體
