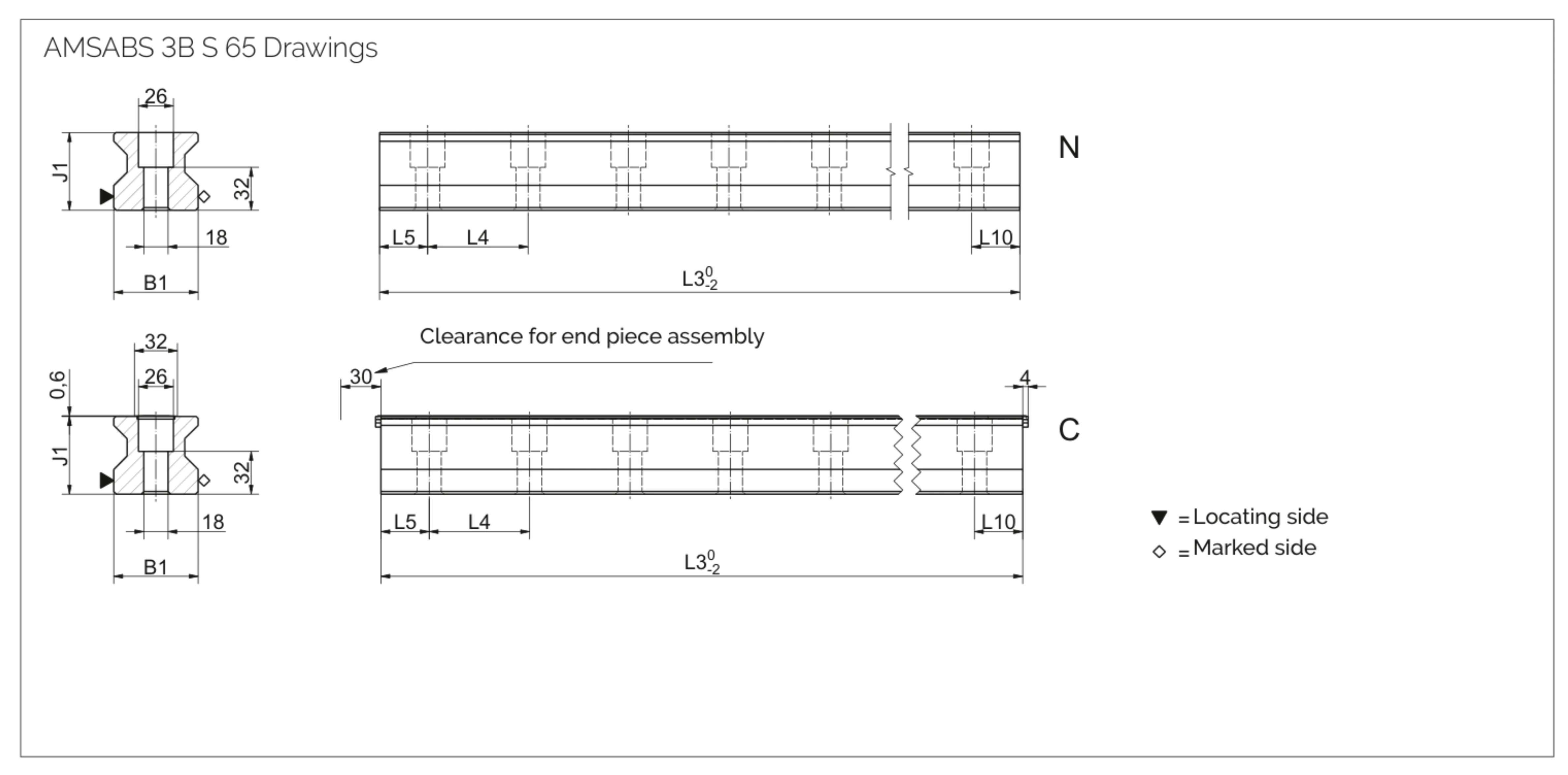

導軌型式 AMSABS 3B S 65
| AMSABS 3B S 65-N | AMSABS 3B S 65-C |
 |  |
| 標準型 | 蓋板型 |
導軌規格 AMSABS 3B S 65
| 參數 | AMSABS 3B S 65-N | AMSABS 3B S 65-C |
| 軌道寬度 B1 (mm) | 63 | 63 |
| 軌道高度 J1 (mm) | 58 | 58 |
| 最大單件長度 L3 (mm) | 6000 | 6000 |
| 固定孔間距 L4 (mm) | 75 | 75 |
| 首/末孔位置 L5/L10 (mm) | 36 | 36 |
| 軌道單位重量 (kg/m) | 22.8 | 22.5 |

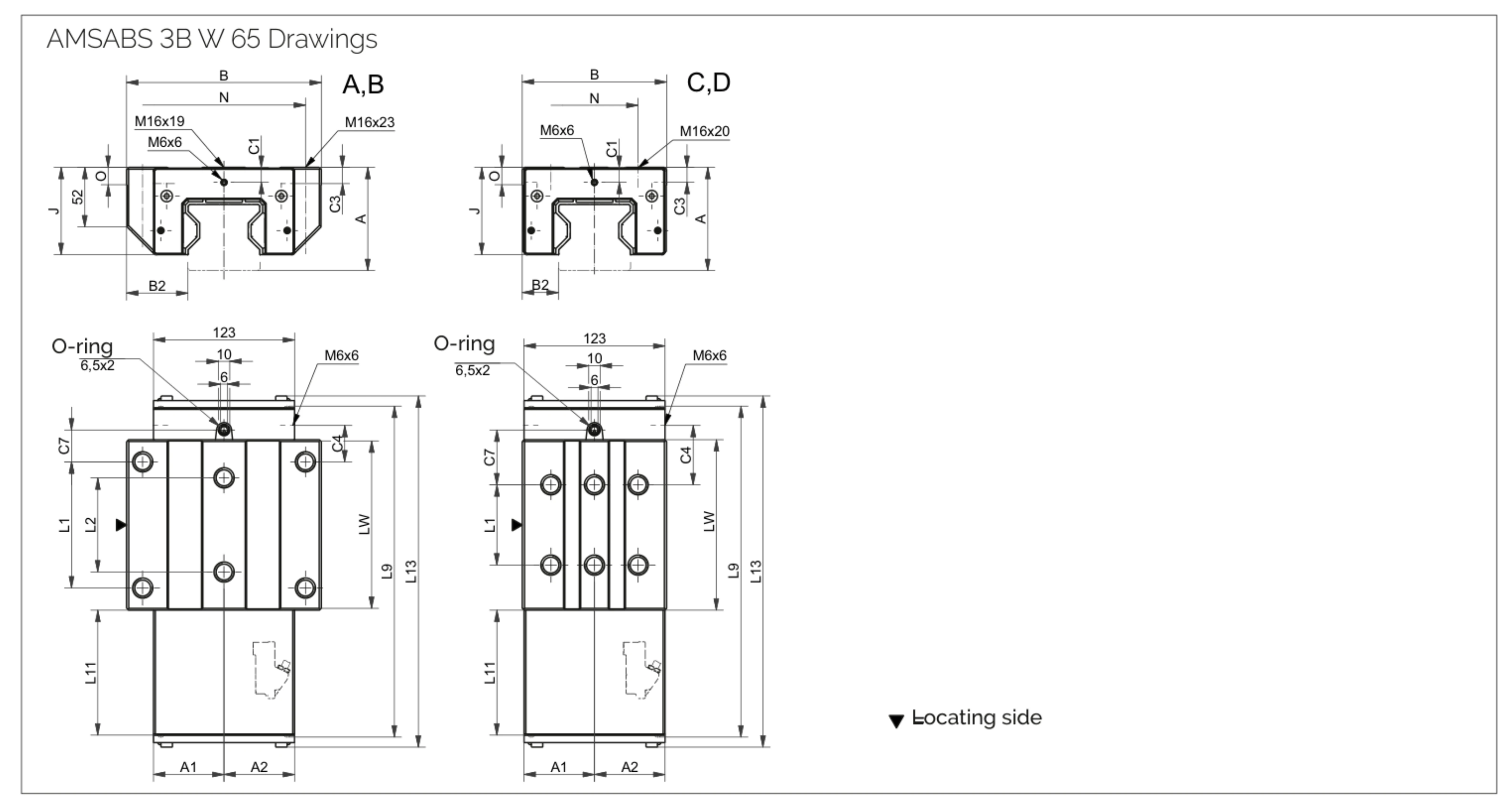

滑塊規格 AMSABS 3B W 65
| 參數 | AMSABS 3B W 65-A | AMSABS 3B W 65-B | AMSABS 3B W 65-C | AMSABS 3B W 65-D |
| 系統高度 A (mm) | 90 | 90 | 90 | 90 |
| 對側外殼半寬 A1 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭側外殼半寬 A2 (mm) | 61.5 | 61.5 | 61.5 | 61.5 |
| 讀頭突出量 A3 (mm) | 0 | 0 | 0 | 0 |
| 滑塊寬度 B (mm) | 170 | 170 | 126 | 126 |
| 定位面間距 B2 (mm) | 53.5 | 53.5 | 31.5 | 31.5 |
| 前端中央潤滑孔位置 C1 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置 C3 (mm) | 13 | 13 | 13 | 13 |
| 側面潤滑孔位置（第二處） C4 (mm) | 31.75 | 58 | 51.75 | 53 |
| 頂面潤滑孔位置 C7 (mm) | 27.57 | 54 | 47.75 | 49 |
| 滑塊高度 J (mm) | 76.2 | 76.2 | 76.2 | 76.2 |
| 外側固定孔間距 L1 (mm) | 110 | 110 | 70 | 120 |
| 內側固定孔間距 L2 (mm) | 82 | 82 | — | — |
| 含外殼滑塊長度 L9 (mm) | 289 | 341 | 289 | 341 |
| 外殼長度 L11 (mm) | 110.7 | 110.7 | 110.7 | 110.7 |
| 量測滑塊總長 L13 (mm) | 307.1 | 359.6 | 307.1 | 359.6 |
| 滑塊本體內側長度 Lw (mm) | 148.5 | 201 | 148.5 | 201 |
| 側向固定孔間距 N (mm) | 142 | 142 | 76 | 76 |
| 參考面高度 O (mm) | 15 | 15 | 15 | 15 |
負載額定值
| 參數 | AMSABS 3B W 65-A | AMSABS 3B W 65-B | AMSABS 3B W 65-C | AMSABS 3B W 65-D |
| 靜負載容量 C₀ (N) | 419 000 | 530 000 | 419 000 | 530 000 |
| 動負載容量 C₁₀₀ (N) | 232 000 | 295 000 | 232 000 | 295 000 |
| 靜態橫向力矩容量 M₀Q (Nm) | 16 446 | 20 912 | 16 446 | 20 912 |
| 靜態縱向力矩容量 M₀L (Nm) | 10 754 | 17 930 | 10 754 | 17 930 |
| 動態橫向力矩容量 MQ (Nm) | 9 154 | 11 640 | 9 154 | 11 640 |
| 動態縱向力矩容量 ML (Nm) | 5 954 | 9 980 | 5 954 | 9 980 |
| 滑塊重量 (kg) | 11.6 | 14.9 | 9.3 | 11.8 |

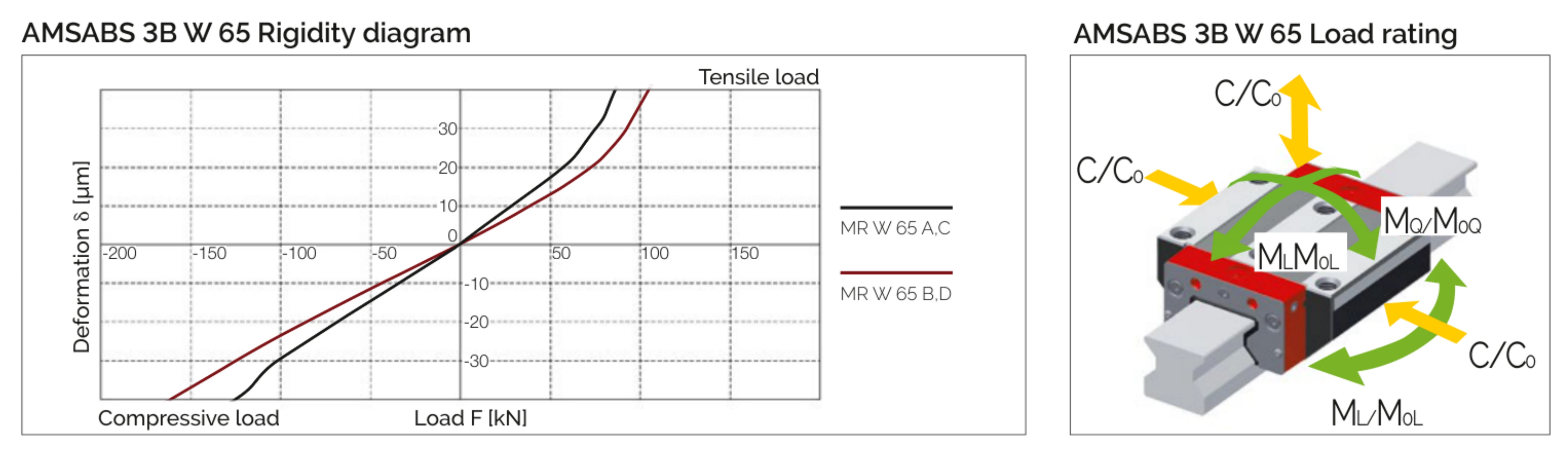

剛性圖與負載方向 AMSABS 3B W 65
量測系統規格
| 量測原理 | 磁阻式絕對編碼（磁性硬質週期 N-S 刻度） |
| 訊號週期 | 200 µm |
| 精度等級 | ± 5 µm / 1000 mm；± 2 µm / 40 mm |
| 週期性誤差 | ± 0.7 µm |
| 解析度 | max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm） |
| 遲滯 | < 0.5 µm |
| 供電電壓 | 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178） |
| 最大速度 | 3 m/s |
| 工作溫度 | 0 °C ~ +70 °C |
| 防護等級 | IP68 |
資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。
訂購代碼範例
導軌訂購代碼
AMSABS 3B S 65-N-G1-KC-R1-4000-36-36
- AMSABS 3B S 65 = AMSABS 3B 導軌 Size 65
- N = 標準型
- G1 = 高精度
- KC = 標準直線度
- R1 = 參考面在底部
- 4000 = 軌道長度 4000mm
滑塊訂購代碼
AMSABS 3B W 65-A-G1-V1-S10-LV-TS1
- AMSABS 3B W 65 = AMSABS 3B 滑塊 Size 65
- A = 標準型滑塊
- G1 = 高精度
- V1 = 輕預壓
- S10 = 潤滑孔位置
- LV = 全油脂填充
- TS1 = 混合式串列 + 類比 1 Vpp 組態
