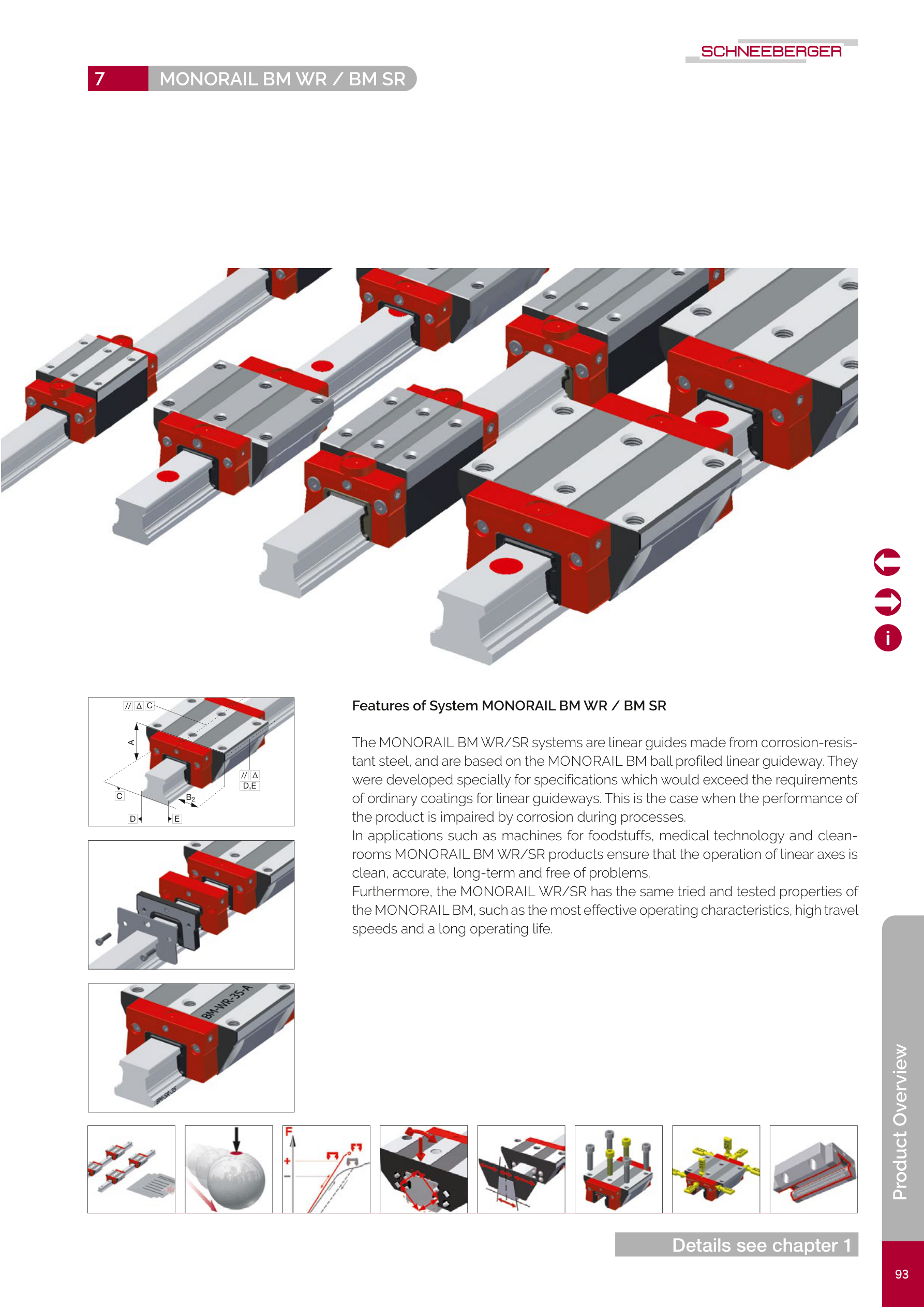

產品概述

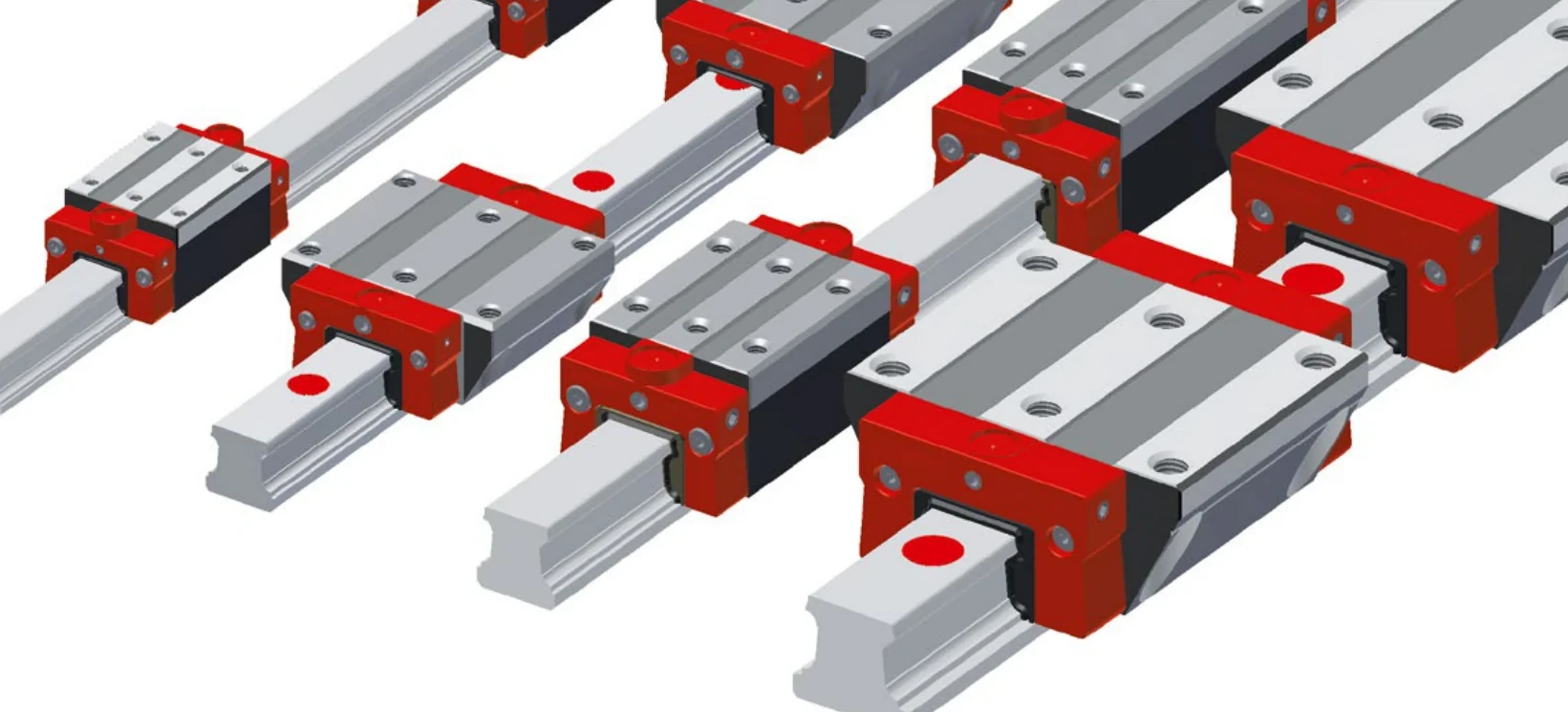

MONORAIL BM WR/SR 是以 MONORAIL BM 滾珠型線性導軌為基礎、以耐腐蝕鋼製成的線性導軌系統。它專為「一般線性導軌塗層無法滿足」的規格而開發——當製程中的腐蝕會損害產品性能時即適用。在食品機械、醫療技術與無塵室等應用中，BM WR/SR 可確保線性軸乾淨、精確、長壽且無故障地運作。此外，BM WR/SR 保有與 MONORAIL BM 相同的成熟特性，如優異的運轉特性、高行走速度與長使用壽命。
系統命名說明
- BM SR = 耐腐蝕鋼導軌系列（型式 ND／NUD）
- BM WR = 耐腐蝕鋼滑塊系列（型式 A／B／C／D／F／G）
兩者皆為耐腐蝕鋼材，塗層選項為「None（無塗層）」。BM SR 導軌與 BM WR 滑塊可搭配使用，構成完整的耐腐蝕導引系統。
BM WR/SR 系統採用與標準 BM 系列相同的梯形軌道剖面設計，確保高系統剛性。
系統組成
BM SR - 耐腐蝕鋼導軌
- 採用耐腐蝕鋼材，導軌本體全硬化
- 塗層選項：None（無塗層）
- 適用於食品機械、醫療技術與無塵室等腐蝕性環境
導軌型式（2 種）：
- ND = 標準型，上方鎖固，全硬化處理
- NUD = 底部螺孔型，全硬化處理，安裝作業較省時
BM WR - 耐腐蝕鋼滑塊
- 採用耐腐蝕鋼材
- 塗層選項：None（無塗層）
- 保有與標準 BM 相同的運轉特性、高行走速度與長壽命
滑塊型式（依尺寸）：
- A, B = 標準型 / 標準加長型
- C, D = 緊湊高型 / 緊湊高加長型
- F, G = 緊湊型（部分尺寸）
產品概覽
BM WR/SR 系統特點
- 耐腐蝕鋼材 - 導軌與滑塊皆以耐腐蝕鋼製成，適用於一般塗層無法滿足的腐蝕性環境
- 潔淨應用 - 適用於食品機械、醫療技術與無塵室，確保線性軸乾淨、精確地運作
- 延續 BM 特性 - 保有 MONORAIL BM 的優異運轉特性、高行走速度與長使用壽命
- 梯形軌道剖面 - 確保極高的系統剛性，提供穩定的導向精度
- 可搭配使用 - BM SR 導軌可與 BM WR 滑塊搭配，構成完整耐腐蝕系統
- 尺寸覆蓋 - 提供 Size 15 至 Size 35 共五種尺寸
導軌型式
BM SR 導軌採用耐蝕鋼材，導軌本體全硬化，提供下列型式。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 特點 |
|---|---|---|---|---|
 | ND | 標準型，全硬化 | 15, 20, 25, 30, 35 | 上方鎖固 |
 | NUD | 底部螺孔型，全硬化 | 15, 20, 25, 30, 35 | 下方鎖固，組裝工作量小 |
滑塊型式
BM WR 滑塊涵蓋不同的安裝方式、高度與負載需求。
| 型式圖 | 型號 | 描述 | 適用尺寸 | 鎖固方式 | 負載能力 |
|---|---|---|---|---|---|
 | A | 標準型 | 15, 20, 25, 30, 35 | 上方／下方 | 中等負載與力矩 |
 | B | 標準加長型 | 20, 25, 30, 35 | 上方／下方 | 高負載與力矩 |
 | C | 緊湊高型 | 15, 20, 25, 30, 35 | 上方 | 中等負載與力矩 |
 | D | 緊湊高加長型 | 20, 25, 30, 35 | 上方 | 高負載與力矩 |
 | F | 緊湊型 | 15, 25, 30 | 上方 | 中等負載與力矩，安裝空間受限 |
 | G | 緊湊加長型 | 15, 30 | 上方 | 高負載與力矩，安裝空間受限 |
尺寸規格總覽
BM WR/SR 系列提供 Size 15 至 Size 35 共五種尺寸。下表為各尺寸主要規格總覽，詳細負載額定值請以各尺寸頁的技術資料為準：
| 尺寸 | 軌道寬度 B1 (mm) | 軌道高度 J1 (mm) | 系統高度 A (mm) | C0 靜負載 (N) | C100 動負載 (N) | 可用滑塊型式 |
|---|---|---|---|---|---|---|
| Size 15 | 15 | 15.7 | 24 / 28 | 16,660 ~ 19,465 | 7,650 ~ 9,690 | A, C, F, G |
| Size 20 | 20 | 19 | 30 | 26,690 ~ 34,935 | 12,240 ~ 14,790 | A, B, C, D |
| Size 25 | 23 | 22.7 | 36 / 40 | 39,185 ~ 51,255 | 17,935 ~ 21,675 | A, B, C, D, F |
| Size 30 | 28 | 26 | 42 / 45 | 54,145 ~ 70,805 | 24,820 ~ 30,005 | A, B, C, D, F, G |
| Size 35 | 34 | 29.5 | 48 / 55 | 71,740 ~ 93,755 | 32,895 ~ 39,695 | A, B, C, D |
注意：BM WR 耐腐蝕鋼滑塊可與 BM SR 耐腐蝕鋼導軌搭配使用，構成完整的耐腐蝕導引系統。各尺寸負載額定值請以下方尺寸頁的技術資料為準。
典型應用
- 超出傳統塗層極限的需求 - 以耐腐蝕鋼製造，適用於一般線性軸承塗層無法勝任的場合
- 腐蝕會影響產品輸送的製程 - 型錄明列之典型情境
- 保有 MONORAIL BM 既有特性 - 優異運行特性、高行進速度與長使用壽命
導軌與滑塊技術規格
| 特性 | BM SR（導軌） | BM WR（滑塊） |
|---|---|---|
| 構件 | 耐腐蝕鋼導軌 | 耐腐蝕鋼滑塊 |
| 硬化處理 | 導軌本體全硬化 | — |
| 塗層選項 | None（無塗層） | None（無塗層） |
| 型式選項 | ND（標準）、NUD（底部螺孔） | A, B, C, D, F, G（依尺寸） |
注意：BM SR 耐腐蝕鋼導軌可搭配 BM WR 耐腐蝕鋼滑塊使用，構成完整的耐腐蝕導引系統。
可用尺寸
選擇尺寸查看詳細規格：
配件與訂購
可用選項
依型錄的 Available options 圖示條。
導軌與滑塊共通
精度等級
 | G1 | 極精密 |
 | G2 | 精密 |
 | G3 | 標準 |
參考面
 | R1 | 參考面在下（below or right） |
 | R2 | 參考面在上（top or left） |
塗層
 | CN | 無塗層 |
導軌
直線度
 | KC | 標準 |
滑塊
預壓等級
 | V0 | 微預壓 |
 | V1 | 低預壓 |
 | V2 | 中預壓 |
潤滑接口
 | S10 | 左中 |
 | S20 | 右中 |
 | S11 | 頂面左 |
 | S21 | 頂面右 |
 | S12 | 左側下方 |
 | S22 | 右側下方 |
 | S13 | 左側上方 |
 | S23 | 右側上方 |
 | S32 | 左側面（雙側獨立潤滑） |
 | S42 | 右側面（雙側獨立潤滑） |
| S99 | 端面接口全部以螺紋塞封閉 |
出廠潤滑
| LO | ||
 | LN | 油保護 |
 | LG | 脂保護 |
 | LV | 全脂填充 |
