導軌型式 AMSABS 3L S 55
| AMSABS 3L S 55-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀頭可順暢通過接合點。

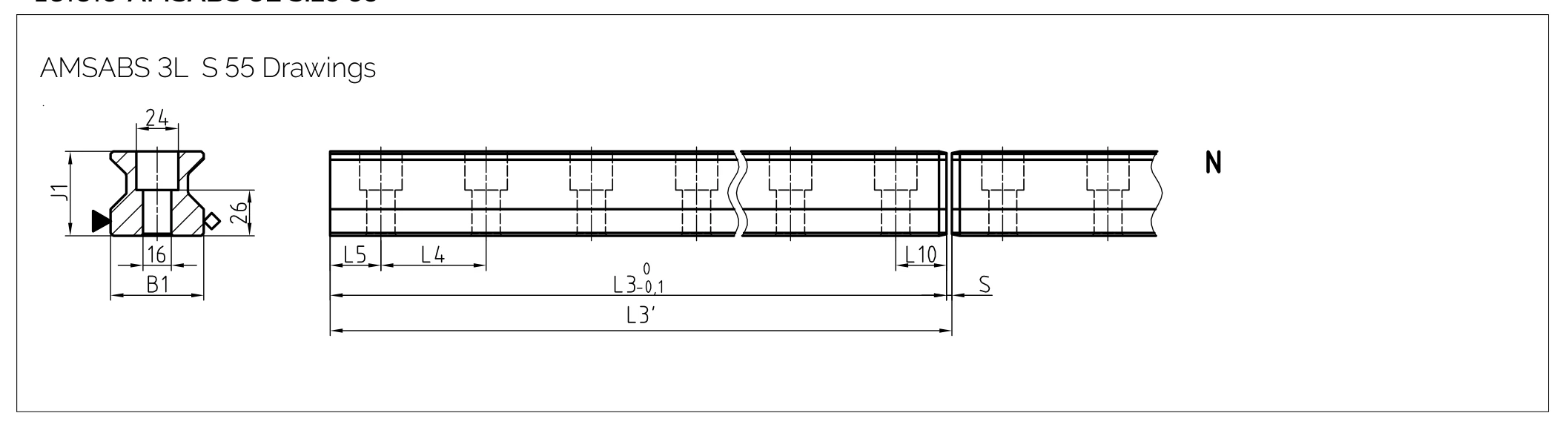

導軌規格 AMSABS 3L S 55
| 參數 | AMSABS 3L S 55-N |
| 軌道寬度 B1 (mm) | 53 |
| 軌道高度 J1 (mm) | 47.95 |
| 最大單件長度 L3 (mm) | 2999.5 |
| 系統總長度 L3' (mm) | 3000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 60 |
| 首/末孔位置 L5/L10 (mm) | 29.75 |
| 軌道單位重量 (kg/m) | 15.2 |

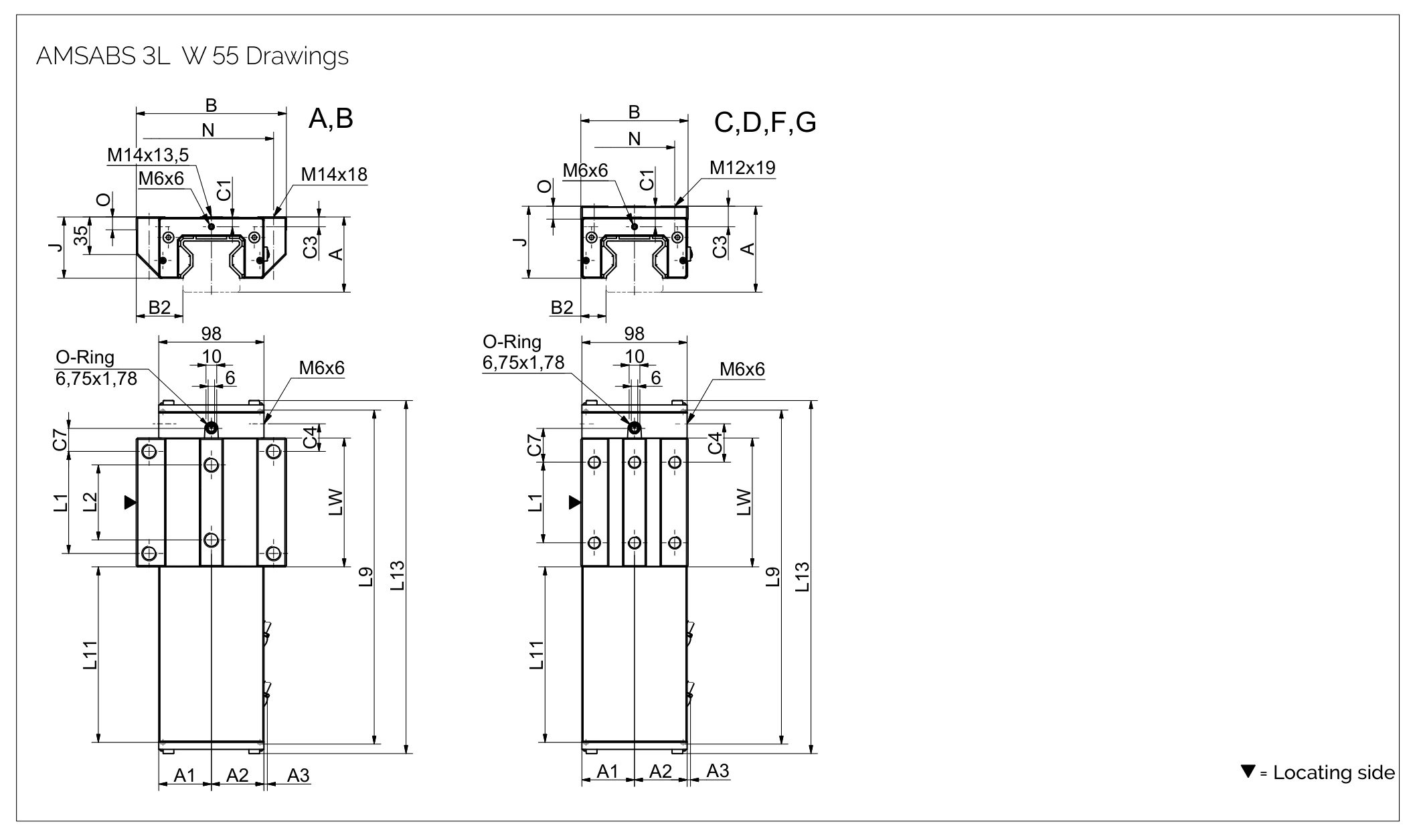

滑塊規格 AMSABS 3L W 55
| 參數 | AMSABS 3L W 55-A | AMSABS 3L W 55-B | AMSABS 3L W 55-C | AMSABS 3L W 55-D | AMSABS 3L W 55-F | AMSABS 3L W 55-G |
| 系統高度 A (mm) | 70 | 70 | 80 | 80 | 70 | 70 |
| 對側外殼半寬 A1 (mm) | 49 | 49 | 49 | 49 | 49 | 49 |
| 讀頭側外殼半寬 A2 (mm) | 49 | 49 | 49 | 49 | 49 | 49 |
| 讀頭突出量 A3 (mm) | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
| 滑塊寬度 B (mm) | 140 | 140 | 100 | 100 | 100 | 100 |
| 定位面間距 B2 (mm) | 43.5 | 43.5 | 23.5 | 23.5 | 23.5 | 23.5 |
| 前端中央潤滑孔位置 C1 (mm) | 9 | 9 | 19 | 19 | 9 | 9 |
| 側面潤滑孔位置 C3 (mm) | 9 | 9 | 19 | 19 | 9 | 9 |
| 側面潤滑孔位置（第二處） C4 (mm) | 25.75 | 46.75 | 35.75 | 46.75 | 35.75 | 46.75 |
| 頂面潤滑孔位置 C7 (mm) | 21.5 | 42.5 | 31.5 | 42.5 | 31.5 | 42.5 |
| 滑塊高度 J (mm) | 57 | 57 | 67 | 67 | 57 | 57 |
| 外側固定孔間距 L1 (mm) | 95 | 95 | 75 | 95 | 75 | 95 |
| 內側固定孔間距 L2 (mm) | 70 | 70 | — | — | — | — |
| 含外殼滑塊長度 L9 (mm) | 311.2 | 353.2 | 311.2 | 353.2 | 311.2 | 353.2 |
| 外殼長度 L11 (mm) | 165.2 | 165.2 | 165.2 | 165.2 | 165.2 | 165.2 |
| 量測滑塊總長 L13 (mm) | 329.9 | 371.9 | 329.9 | 371.9 | 329.9 | 371.9 |
| 滑塊本體內側長度 Lw (mm) | 120 | 162 | 120 | 162 | 120 | 162 |
| 側向固定孔間距 N (mm) | 116 | 116 | 75 | 75 | 75 | 75 |
| 參考面高度 O (mm) | 12 | 12 | 12 | 12 | 12 | 12 |
負載額定值
| 參數 | AMSABS 3L W 55-A | AMSABS 3L W 55-B | AMSABS 3L W 55-C | AMSABS 3L W 55-D | AMSABS 3L W 55-F | AMSABS 3L W 55-G |
| 靜負載容量 C₀ (N) | 237000 | 324000 | 237000 | 324000 | 237000 | 324000 |
| 動負載容量 C₁₀₀ (N) | 131900 | 180500 | 131900 | 180500 | 131900 | 180500 |
| 靜態橫向力矩容量 M₀Q (Nm) | 7771 | 10624 | 7771 | 10624 | 7771 | 10624 |
| 靜態縱向力矩容量 M₀L (Nm) | 4738 | 8745 | 4738 | 8745 | 4738 | 8745 |
| 動態橫向力矩容量 MQ (Nm) | 4325 | 5919 | 4325 | 5919 | 4325 | 5919 |
| 動態縱向力矩容量 ML (Nm) | 2637 | 4872 | 2637 | 4872 | 2637 | 4872 |
| 滑塊重量 (kg) | 6.2 | 8.0 | 5.7 | 7.3 | 4.9 | 6.0 |

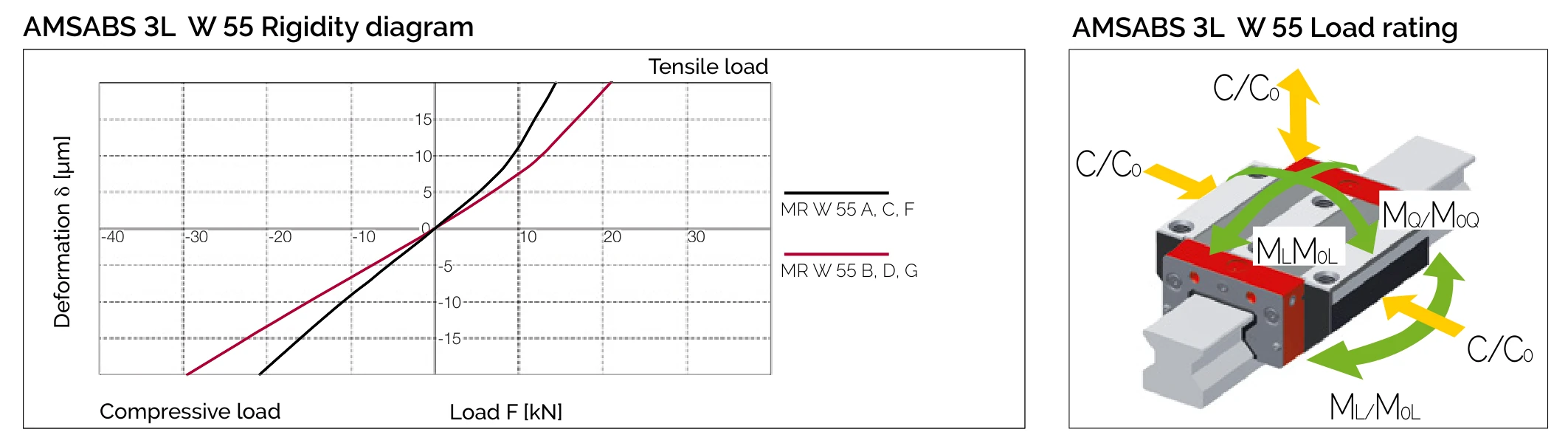

剛性圖與負載方向 AMSABS 3L W 55
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 55-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 55 = AMSABS 3L 導軌 Size 55
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 55-B-P1-G1-V2-R1-CN-S11-LV-TSH-TS3
- AMSABS 3L W 55 = AMSABS 3L 滑塊 Size 55
- B = 標準加長型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V2 = 中預壓
- TSH = SSI 介面
