Type SKC

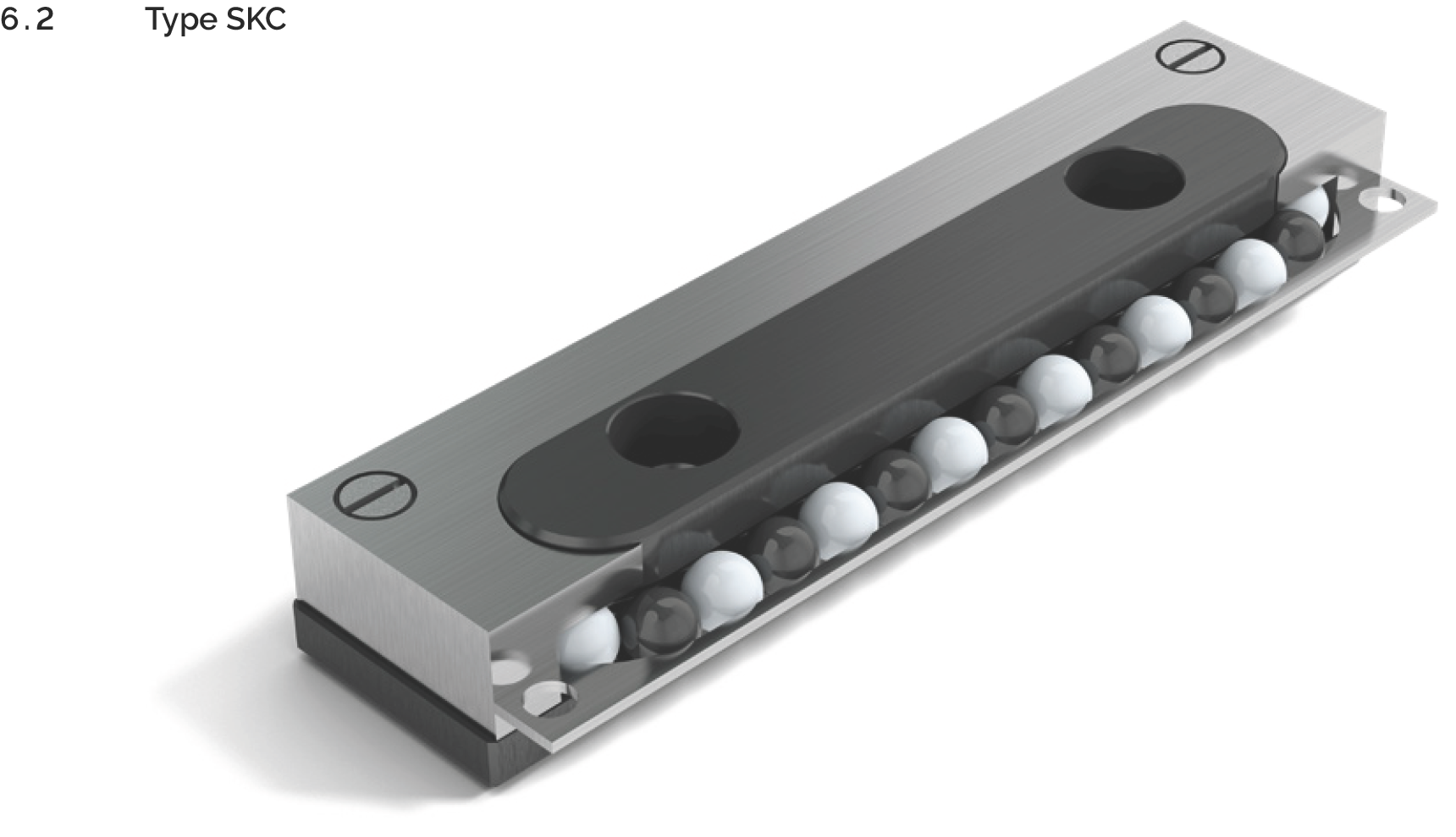

Type SKC 循環單元配備陶瓷滾珠，專為最小潤滑、真空和無塵室應用而設計。SKC 採用 DURALLOY® 塗層不鏽鋼支撐結構，陶瓷滾珠間以 TEFLON® 分隔球隔開。SKC 可與 SCHNEEBERGER Type R 和/或 RD 線性導軌搭配使用，適合各方向均勻受載的節省空間設計，並適用於小型至中等負載應用。
基準數據
| 支撐結構 | 高精度淬火研磨並塗層 |
|---|---|
| 材料 |
|
| 速度 | 2 m/s |
| 加速度 | 50 m/s² |
| 工作溫度 | -150°C 至 +200°C |
相容性
Type SKC 循環單元可與以下線性導軌配合使用：
- Type R 和 RD
- 與 Type SK、SKD 及 SR 具相同安裝方式
Type SKC 的尺寸與負載能力

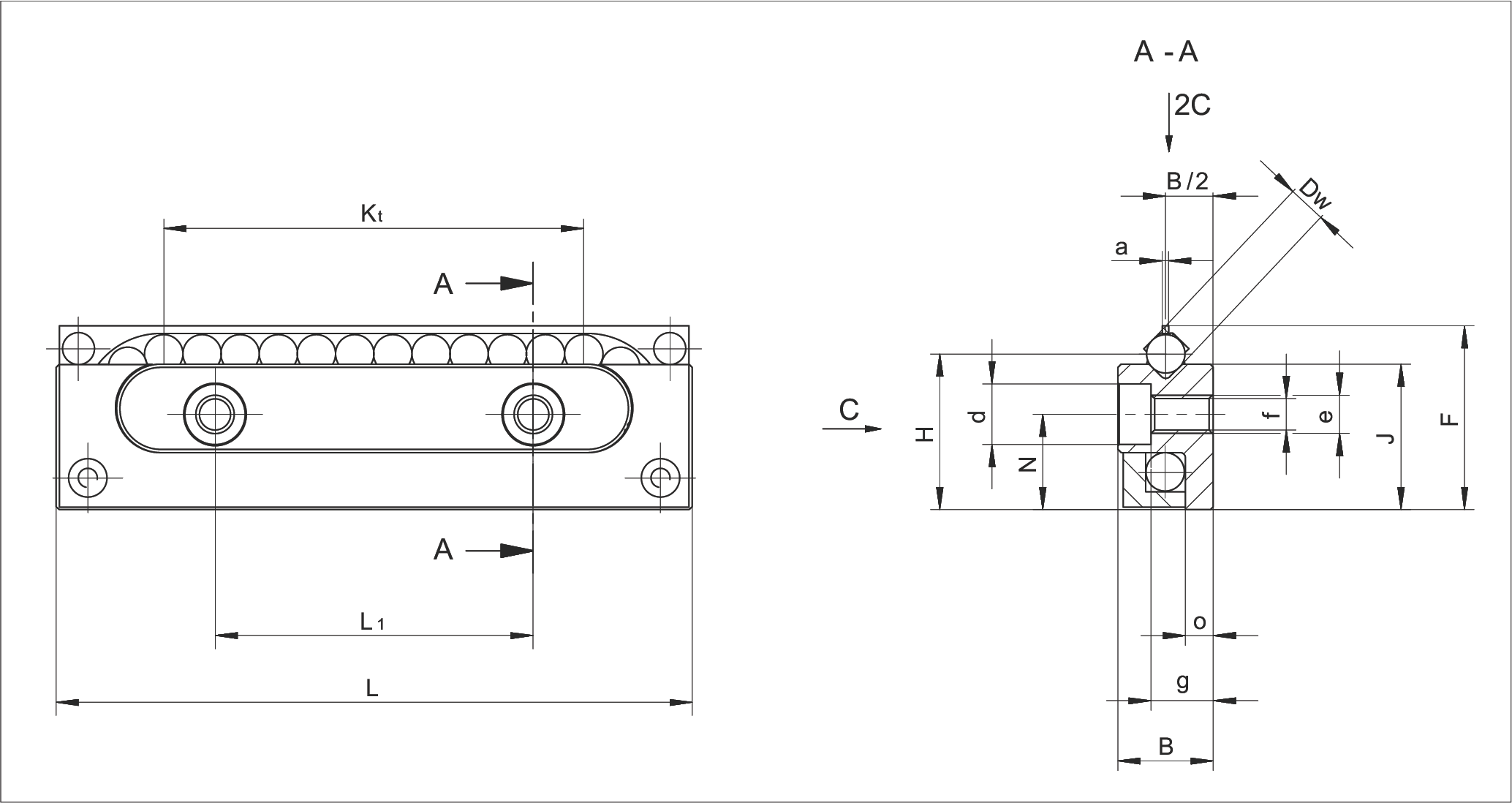

尺寸圖
規格表
| 型號與尺寸 | 重量 (g) | 尺寸 (mm) | C* (N) | 選項 (見第8章) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B | Dw | F | H | J | Kt | L | L1 | N | a | d | e | f | g | o | ||||
| SKC 3-075 | 44 | 8 | 3 | 16.9 | 14.5 | 13.8 | 48 | 75 | 25 | 9 | 0.5 | 6 | M4 | 3.3 | 4.9 | 2.4 | 75 | GP |
| SKC 6-100 | 212 | 15 | 6 | 28.9 | 24.5 | 22.9 | 60 | 100 | 50 | 15 | 1 | 9.5 | M6 | 5.2 | 9.8 | 4.4 | 125 | GP |
註記：
- C* 代表最小潤滑條件下的負載能力
Type SKC 的安裝尺寸與許可扭矩
安裝尺寸
| 型號 Type | 尺寸 Size | A (mm) | A1 (mm) | e1 |
|---|---|---|---|---|
| SKC | 3-075 | 23.5 | 57 | M3 |
| SKC | 6-100 | 40 | 94 | M5 |

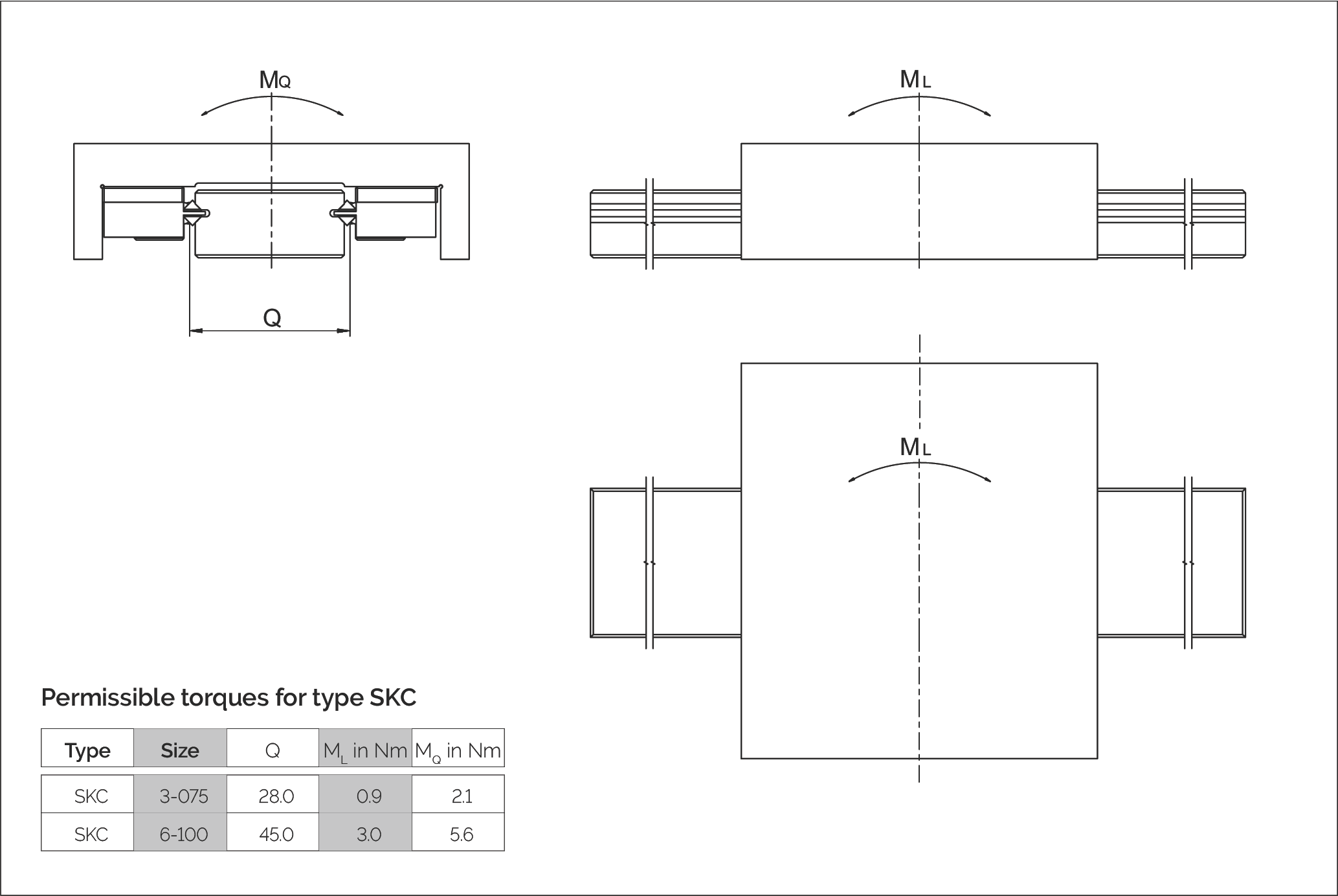

許可扭矩
| 型號 Type | 尺寸 Size | Q (mm) | ML (Nm) | MQ (Nm) |
|---|---|---|---|---|
| SKC | 3-075 | 28.0 | 0.9 | 2.1 |
| SKC | 6-100 | 45.0 | 3.0 | 5.6 |
