MR Size 45 技術規格

高負載能力與出色剛性

導軌型式 MR S 45

MR S 45-N MR S 45-ND MR S 45-NU MR S 45-C
MR S 45-N MR S 45-ND MR S 45-NU MR S 45-C
標準型
上方鎖固		 標準型，全硬化
Through-hardened		 底部螺孔型
下方鎖固		 蓋板型
For cover strip

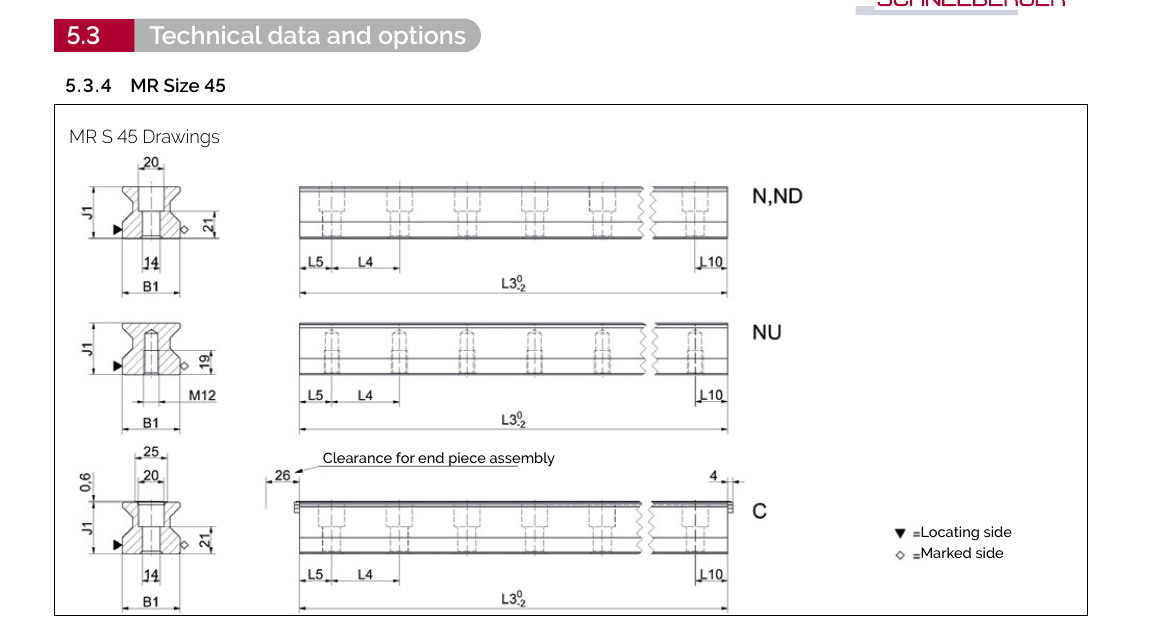

導軌尺寸圖 MR S 45

MR S 45 導軌尺寸圖
MR S 45 導軌尺寸圖

導軌規格 MR S 45

參數 MR S 45-N MR S 45-ND MR S 45-NU MR S 45-C
軌道寬度 B1 (mm) 45 45 45 45
軌道高度 J1 (mm) 40 40 40 40
最大單件長度 L3 (mm) 6000 1500 6000 6000
固定孔間距 L4 (mm) 52.5 52.5 52.5 52.5
首/末孔位置 L5/L10 (mm) 25 25 25 25
軌道單位重量 (kg/m) 10.8 10.8 11.8 10.6

型號說明

  • N = 標準型 (上方鎖固)
  • ND = 標準型，全硬化 (Through-hardened)
  • NU = 底部螺孔型 (下方鎖固)
  • C = 蓋板型 (For cover strip)

滑塊型式 MR W 45

MR W 45-A MR W 45-B MR W 45-C MR W 45-D MR W 45-F MR W 45-G
MR W 45-A MR W 45-B MR W 45-C MR W 45-D MR W 45-F MR W 45-G
標準型
Standard		 標準加長型
Standard long		 高扁型
High/flat		 高扁加長型
High/flat long		 扁型
Flat		 扁加長型
Flat long

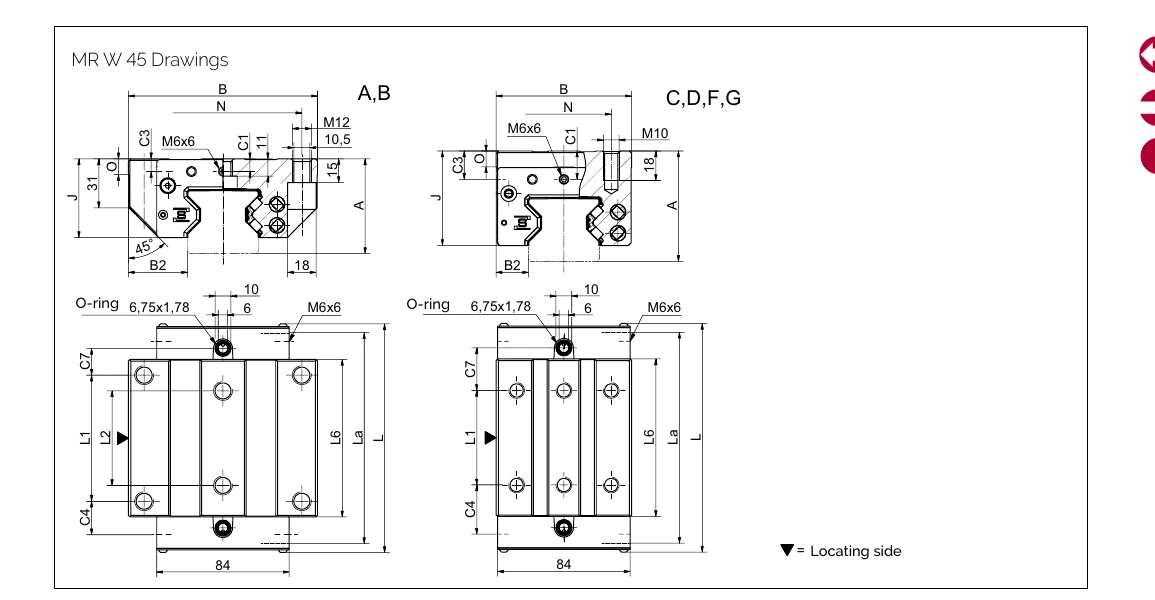

滑塊尺寸圖 MR W 45

MR W 45 滑塊尺寸圖
MR W 45 滑塊尺寸圖

滑塊規格 MR W 45

參數 MR W 45-A MR W 45-B MR W 45-C MR W 45-D MR W 45-F MR W 45-G
系統高度 A (mm) 60 60 70 70 60 60
滑塊寬度 B (mm) 120 120 86 86 86 86
定位面間距 B2 (mm) 37.5 37.5 20.5 20.5 20.5 20.5
前端中央潤滑孔位置 C1 (mm) 8 8 18 18 8 8
側面潤滑孔位置 C3 (mm) 8 8 18 18 8 8
側面潤滑孔位置（第二處） C4 (mm) 21.25 38.75 31.25 38.75 31.25 38.75
頂面潤滑孔位置 C7 (mm) 17 34.5 27 34.5 27 34.5
滑塊高度 J (mm) 50 50 60 60 50 50
滑塊長度 L (mm) 145 180 145 180 145 180
橫向刮片器間距 La (mm) 140 175 140 175 140 175
外側固定孔間距 L1 (mm) 80 80 60 80 60 80
內側固定孔間距 L2 (mm) 60 60 — — — —
鋼體長度 L6 (mm) 100 135 100 135 100 135
側向固定孔間距 N (mm) 100 100 60 60 60 60
參考面高度 O (mm) 10 10 10 10 10 10

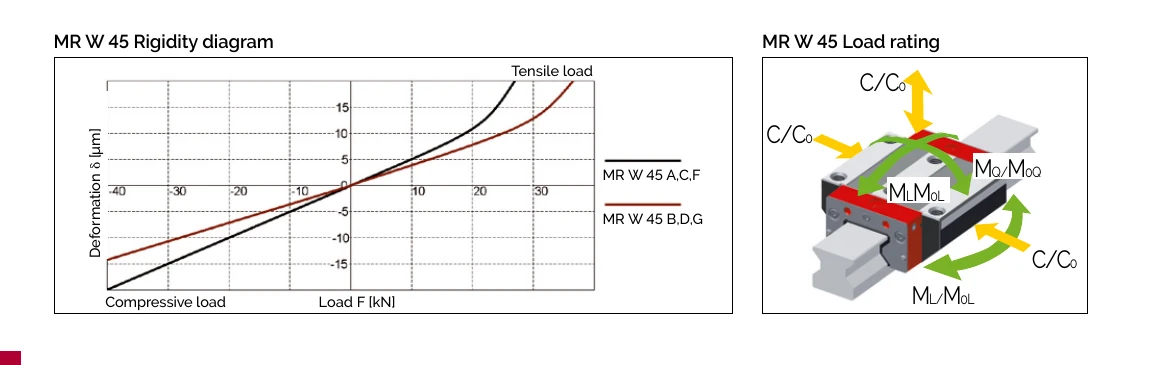

剛性曲線與負載額定圖

MR W 45 剛性曲線與負載額定圖
MR W 45 剛性曲線圖 (Rigidity Diagram) 與負載額定圖 (Load Rating)

負載額定值

參數 MR W 45-A MR W 45-B MR W 45-C MR W 45-D MR W 45-F MR W 45-G
靜負載容量 C₀ (N) 167500 229500 167500 229500 167500 229500
動負載容量 C₁₀₀ (N) 93400 127800 93400 127800 93400 127800
靜態橫向力矩容量 M₀Q (Nm) 4621 6333 4621 6333 4621 6333
靜態縱向力矩容量 M₀L (Nm) 2790 5161 2790 5161 2790 5161
動態橫向力矩容量 MQ (Nm) 2577 3527 2577 3527 2577 3527
動態縱向力矩容量 ML (Nm) 1556 2874 1556 2874 1556 2874
滑塊重量 (kg) 3.2 4.3 3.0 4.0 2.3 3.1

負載額定值說明

  • C₀ = 靜態負載額定值 (Static load capacity)
  • C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
  • M₀Q / MQ = 橫向力矩 (Cross moment)
  • M₀L / ML = 縱向力矩 (Longitudinal moment)

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

G0超高精度
G1極精密
G2精密
G3標準

參考面

R1參考面在下（below or right）
R2參考面在上（top or left）

塗層

CN無塗層
CH硬鉻鍍層

導軌

直線度

KC標準

滑塊

預壓等級

V1低預壓
V2中預壓
V3高預壓

潤滑接口

S10左中
S20右中
S11頂面左
S21頂面右
S12左側下方
S22右側下方
S13左側上方
S23右側上方
S32左側面（雙側獨立潤滑）
S42右側面（雙側獨立潤滑）
S99端面接口全部以螺紋塞封閉
S98側面接口全部以螺紋塞封閉

出廠潤滑

LN油保護
LG脂保護
LV全脂填充

訂購代碼範例

導軌訂購代碼

MR S 45-N-G1-KC-R1-1200-25-25-CN

  • MR S 45 = MONORAIL 導軌 Size 45
  • N = 標準型
  • G1 = 高精度
  • KC = 標準直線度
  • R1 = 參考面在底部
  • 1200 = 軌道長度 1200mm
  • 25-25 = 首末孔位置
  • CN = 無塗層 (未鍍鉻；硬鉻為 CH)

滑塊訂購代碼

MR W 45-B-G1-V2-R1-CN-S11-LV

  • MR W 45 = MONORAIL 滑塊 Size 45
  • B = 長型滑塊
  • G1 = 高精度
  • V2 = 中預壓 (8% C₁₀₀)
  • R1 = 參考面在底部
  • CN = 無塗層 (未鍍鉻；硬鉻為 CH)
  • S11 = 潤滑孔位置頂部中央
  • LV = 全油脂填充出廠
