導軌型式 BM S 15
| BM S 15-NU | BM S 15-CD |
 |  |
底部螺孔型
Tapped holes at bottom | 全硬化蓋板型
Cover strip, through-hardened |

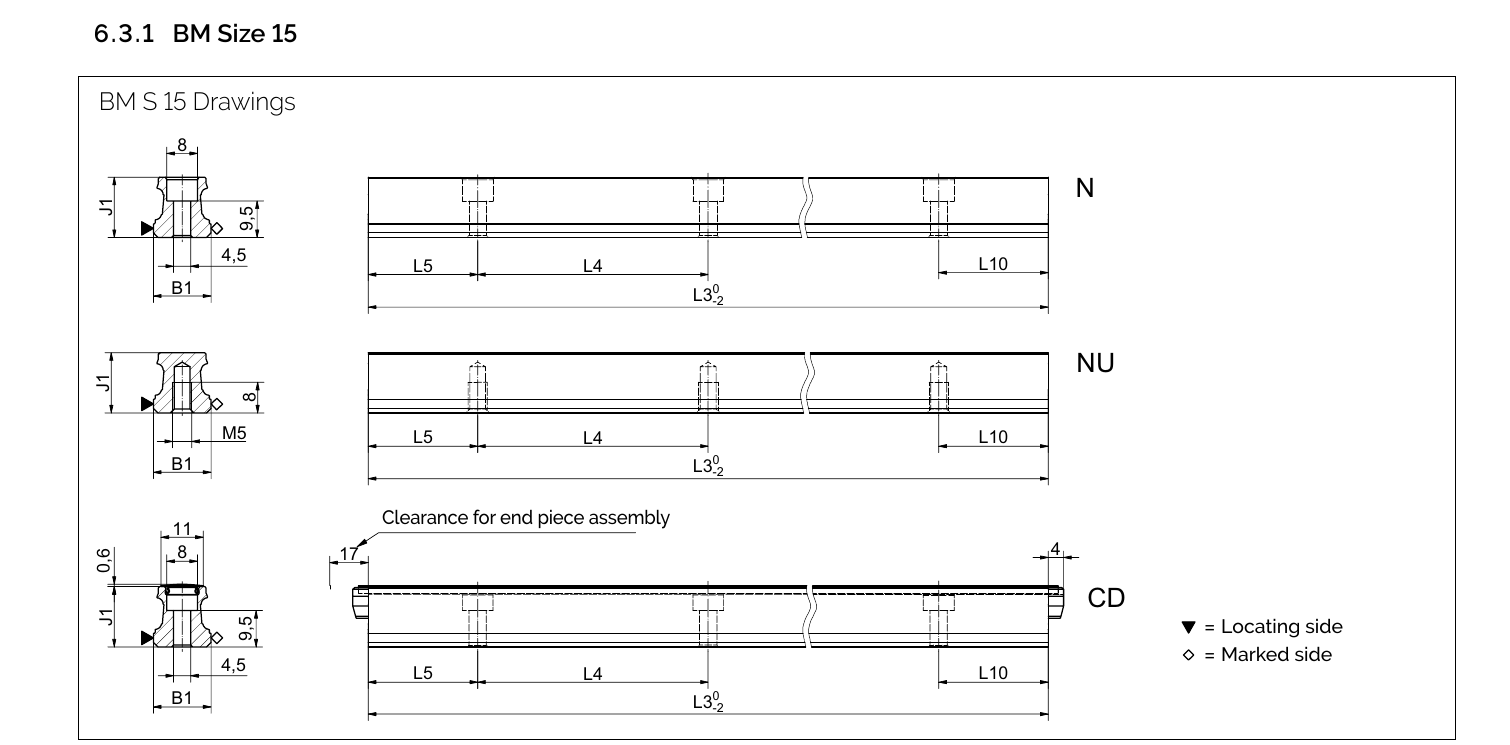

導軌規格 BM S 15
| 參數 | BM S 15-N | BM S 15-NU | BM S 15-CD |
| 軌道寬度 B1 (mm) | 15 | 15 | 15 |
| 軌道高度 J1 (mm) | 15.7 | 15.7 | 15.7 |
| 最大單件長度 L3 (mm) | 3000 | 3000 | 1500 |
| 固定孔間距 L4 (mm) | 60 | 60 | 60 |
| 首/末孔位置 L5/L10 (mm) | 28.5 | 28.5 | 28.5 |
| 軌道單位重量 (kg/m) | 1.4 | 1.4 | 1.3 |
滑塊型式 BM W 15
| BM W 15-A / B | BM W 15-C / D | BM W 15-F / G | BM W 15-J / K |
 |  |  |  |
標準型 / 標準加長型
Standard / Standard long | 緊湊高型 / 緊湊高加長型
Compact high / long | 緊湊型 / 緊湊加長型
Compact / Compact long | 短型 / 短型窄邊
Short / Short narrow |

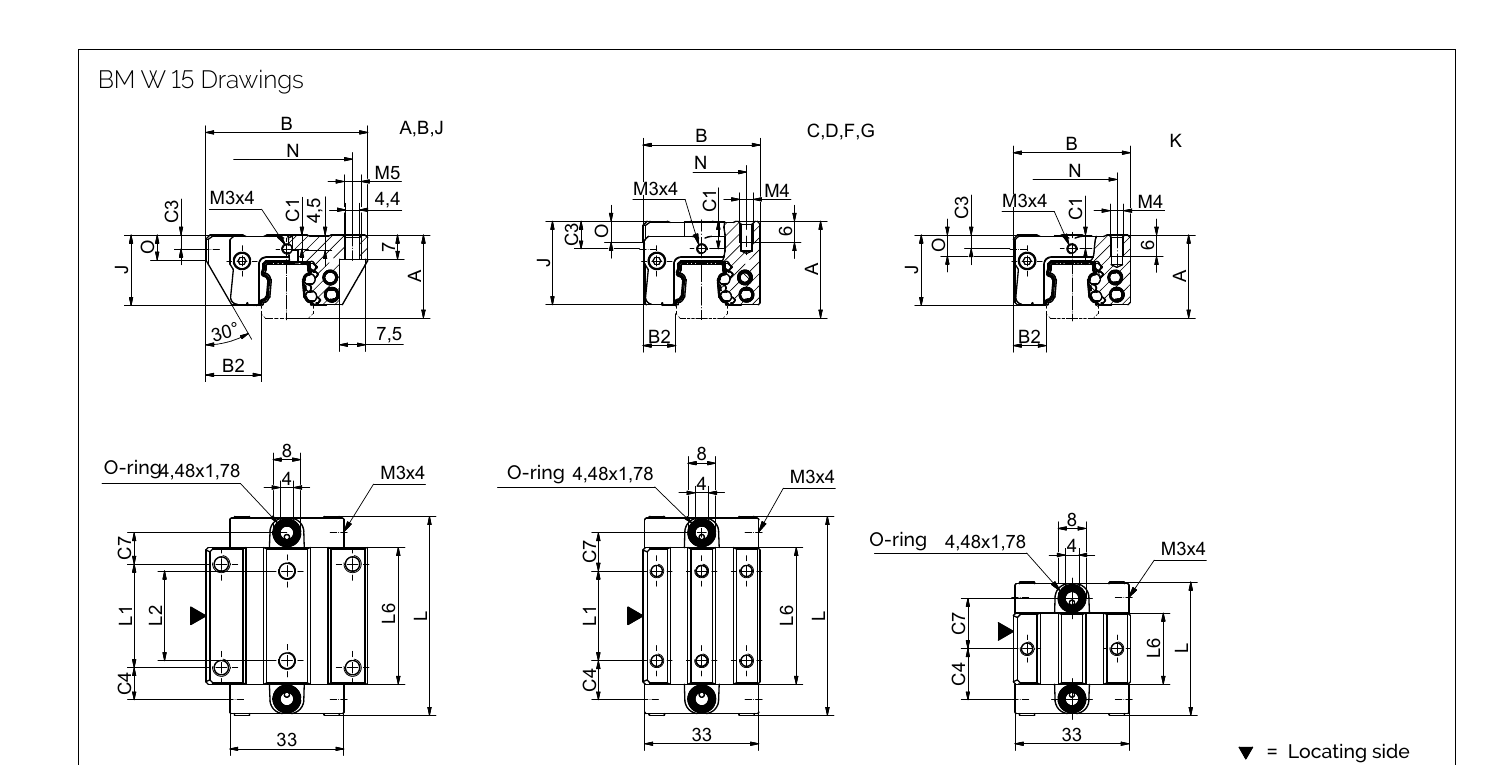

滑塊規格 BM W 15
| 參數 | BM W 15-A | BM W 15-B | BM W 15-C | BM W 15-D | BM W 15-F | BM W 15-G | BM W 15-J | BM W 15-K |
| 系統高度 A (mm) | 24 | 24 | 28 | 28 | 24 | 24 | 24 | 24 |
| 滑塊寬度 B (mm) | 47 | 47 | 34 | 34 | 34 | 34 | 52 | 34 |
| 定位面間距 B2 (mm) | 16 | 16 | 9.5 | 9.5 | 9.5 | 9.5 | 18.5 | 9.5 |
| 前端中央潤滑孔位置 C1 (mm) | 4 | 4 | 8 | 8 | 4 | 4 | 4 | 4 |
| 側面潤滑孔位置 C3 (mm) | 4 | 4 | 8 | 8 | 4 | 4 | 4 | 4 |
| 側面潤滑孔位置（第二處） C4 (mm) | 9.3 | 17.3 | 11.3 | 19.3 | 11.3 | 19.3 | 14.8 | 14.8 |
| 頂面潤滑孔位置 C7 (mm) | 9.1 | 17 | 11.1 | 19 | 11.1 | 19 | 14.6 | 14.6 |
| 滑塊高度 J (mm) | 20.4 | 20.4 | 24.4 | 24.4 | 20.4 | 20.4 | 20.4 | 20.4 |
| 滑塊長度 L (mm) | 57.6 | 73.5 | 57.6 | 73.5 | 57.6 | 73.5 | 38.6 | 38.6 |
| 外側固定孔間距 L1 (mm) | 30 | 30 | 26 | 26 | 26 | 26 | — | — |
| 內側固定孔間距 L2 (mm) | 26 | 26 | — | — | — | — | — | — |
| 鋼體長度 L6 (mm) | 39.6 | 55.5 | 39.6 | 55.5 | 39.6 | 55.5 | 20.6 | 20.6 |
| 側向固定孔間距 N (mm) | 38 | 38 | 26 | 26 | 26 | 26 | 41 | 26 |
| 參考面高度 O (mm) | 7 | 7 | 6 | 6 | 6 | 6 | 6 | 6 |

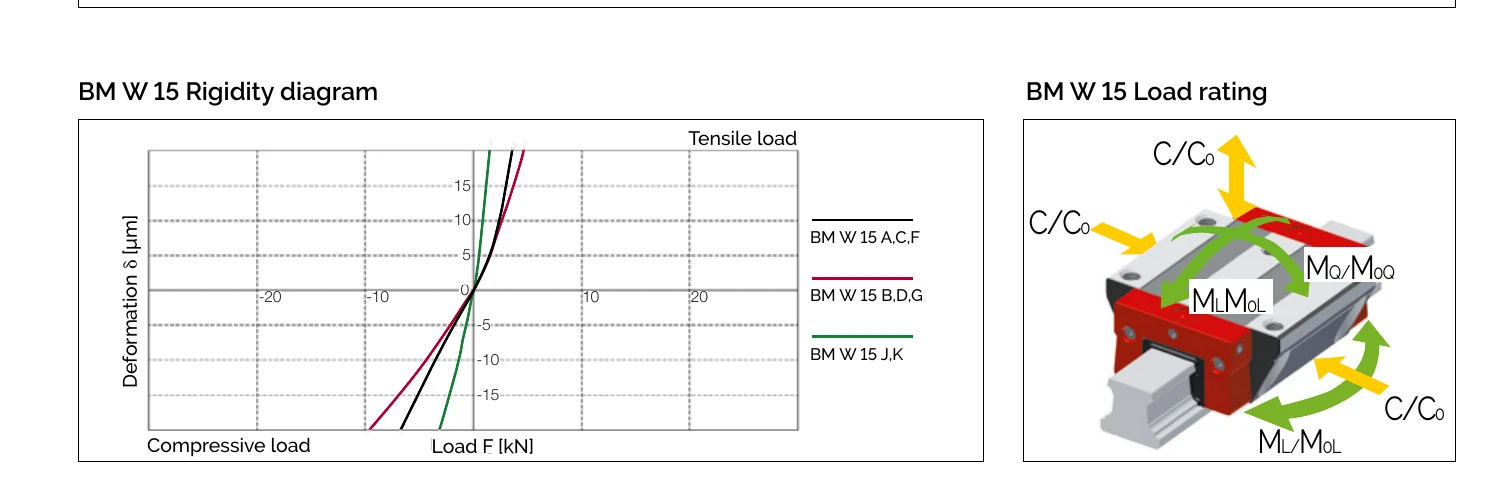

負載額定值
| 參數 | BM W 15-A | BM W 15-B | BM W 15-C | BM W 15-D | BM W 15-F | BM W 15-G | BM W 15-J | BM W 15-K |
| 靜負載容量 C₀ (N) | 19600 | 22900 | 19600 | 22900 | 19600 | 22900 | 8500 | 8500 |
| 動負載容量 C₁₀₀ (N) | 9000 | 11400 | 9000 | 11400 | 9000 | 11400 | 5200 | 5200 |
| 靜態橫向力矩容量 M₀Q (Nm) | 181 | 218 | 181 | 218 | 181 | 218 | 78 | 78 |
| 靜態縱向力矩容量 M₀L (Nm) | 146 | 198 | 146 | 198 | 146 | 198 | 30 | 30 |
| 動態橫向力矩容量 MQ (Nm) | 83 | 108 | 83 | 108 | 83 | 108 | 48 | 48 |
| 動態縱向力矩容量 ML (Nm) | 67 | 96 | 67 | 96 | 67 | 96 | 18 | 18 |
| 滑塊重量 (kg) | 0.2 | 0.3 | 0.3 | 0.3 | 0.2 | 0.2 | 0.1 | 0.2 |
負載額定值說明
- C₀ = 靜態負載額定值 (Static load capacity)
- C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
- M₀Q / MQ = 橫向力矩 (Cross moment)
- M₀L / ML = 縱向力矩 (Longitudinal moment)
訂購代碼範例
導軌訂購代碼
BM S 15-N-G1-KC-R1-500-28.5-28.5
- BM S 15 = MONORAIL 滾珠導軌 Size 15
- N = 標準型 (上方鎖固)
- G1 = 高精度
- KC = 標準直線度
- R1 = 參考面在底部
- 500 = 軌道長度 500mm
- 28.5-28.5 = 首末孔位置
滑塊訂購代碼
BM W 15-A-V1-S11-LV-CN
- BM W 15 = MONORAIL 滾珠滑塊 Size 15
- A = 標準型滑塊
- V1 = 輕預壓
- S11 = 潤滑孔位置 (頂部中央)
- LV = 全油脂填充
- CN = 無塗層 (未鍍鉻；硬鉻為 CH)
