導軌型式 MR S 100
| MR S 100-N |
 |
標準型
上方鎖固 |
Size 100 特點
Size 100 是 MONORAIL MR 系列中最大的尺寸，專為極端負載條件設計。僅提供標準型 (N) 導軌。

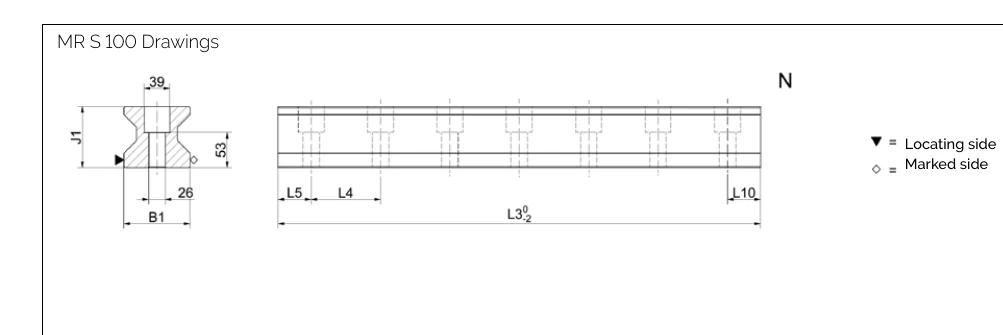

導軌尺寸圖 MR S 100
MR S 100 導軌尺寸圖 導軌規格 MR S 100
| 參數 | MR S 100-N |
| 軌道寬度 B1 (mm) | 100 |
| 軌道高度 J1 (mm) | 92 |
| 最大單件長度 L3 (mm) | 3000 |
| 固定孔間距 L4 (mm) | 105 |
| 首/末孔位置 L5/L10 (mm) | 51 |
| 軌道單位重量 (kg/m) | 55.3 |
滑塊型式 MR W 100
| MR W 100-A | MR W 100-B |
 |  |
標準型
Standard | 標準加長型
Standard long |

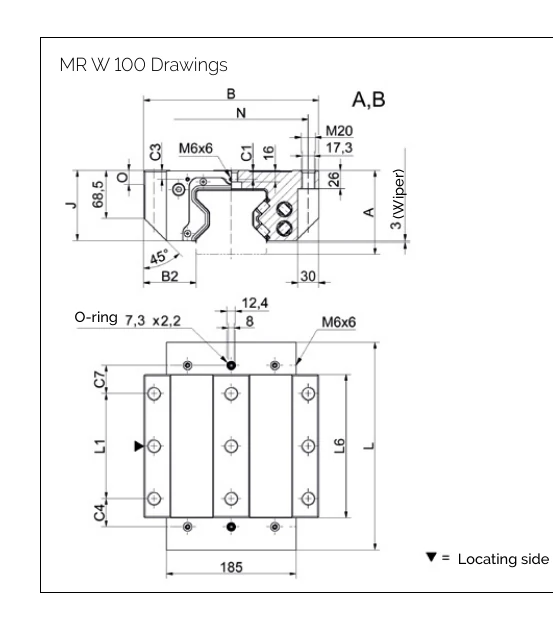

滑塊尺寸圖 MR W 100
MR W 100 滑塊尺寸圖 滑塊規格 MR W 100
| 參數 | MR W 100-A | MR W 100-B |
| 系統高度 A (mm) | 120 | 120 |
| 滑塊寬度 B (mm) | 250 | 250 |
| 定位面間距 B2 (mm) | 75 | 75 |
| 前端中央潤滑孔位置 C1 (mm) | 12.5 | 12.5 |
| 側面潤滑孔位置 C3 (mm) | 12.5 | 12.5 |
| 側面潤滑孔位置（第二處） C4 (mm) | 40.3 | 67 |
| 頂面潤滑孔位置 C7 (mm) | 40.3 | 67 |
| 滑塊高度 J (mm) | 100 | 100 |
| 滑塊長度 L (mm) | 296.5 | 400 |
| 外側固定孔間距 L1 (mm) | 150 | 200 |
| 內側固定孔間距 L2 (mm) | — | — |
| 鋼體長度 L6 (mm) | 204.5 | 308 |
| 側向固定孔間距 N (mm) | 220 | 220 |
| 參考面高度 O (mm) | 20 | 20 |

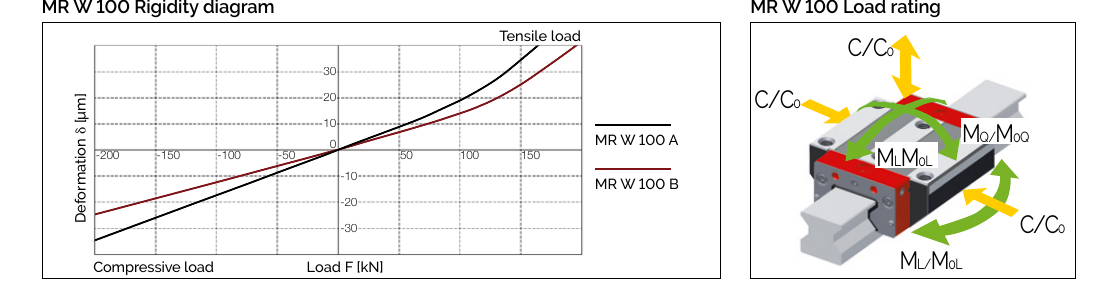

剛性曲線與負載額定圖
MR W 100 剛性曲線圖與負載額定圖 負載額定值
| 參數 | MR W 100-A | MR W 100-B |
| 靜負載容量 C₀ (N) | 976610 | 1470000 |
| 動負載容量 C₁₀₀ (N) | 401115 | 605000 |
| 靜態橫向力矩容量 M₀Q (Nm) | 60645 | 91471 |
| 靜態縱向力矩容量 M₀L (Nm) | 26143 | 39432 |
| 動態橫向力矩容量 MQ (Nm) | 24959 | 37646 |
| 動態縱向力矩容量 ML (Nm) | 10759 | 16229 |
| 滑塊重量 (kg) | 27.0 | 40.0 |
負載額定值說明
- C₀ = 靜態負載額定值 - Size 100 可達 1,470 kN
- C₁₀₀ = 動態負載額定值 (100km 行程壽命)
- M₀Q / MQ = 橫向力矩
- M₀L / ML = 縱向力矩
訂購代碼範例
導軌訂購代碼
MR S 100-N-G1-KC-R1-2500-51-51-CN
- MR S 100 = MONORAIL 導軌 Size 100
- N = 標準型
- G1 = 高精度
- KC = 標準直線度
- R1 = 參考面在底部
- 2500 = 軌道長度 2500mm
- 51-51 = 首末孔位置
- CN = 無塗層 (未鍍鉻；硬鉻為 CH)
滑塊訂購代碼
MR W 100-B-G1-V2-R1-CN-S11-LV
- MR W 100 = MONORAIL 滑塊 Size 100
- B = 長型滑塊
- G1 = 高精度
- V2 = 中預壓 (8% C₁₀₀)
- R1 = 參考面在底部
- CN = 無塗層 (未鍍鉻；硬鉻為 CH)
- S11 = 潤滑孔位置頂部中央
- LV = 全油脂填充出廠
