型號一覽
| 型號 | 適用導軌尺寸 | 狀態 | 保持力 (N) | 工作壓力 (bar) | 重量 (kg) |
|---|---|---|---|---|---|
| MCPS0900MW | MINIRAIL 9 | NC | 80 | 5.5 ～ 6.5 | 0.12 |
| MCPS0900MW-LP | MINIRAIL 9 | NC | 80 | 4 ～ 6.5 | 0.12 |
| MCPS0901A | MINIRAIL 9 | NC | 80 | 5.5 ～ 6.5 | 0.083 |
| MCPS0901A-LP | MINIRAIL 9 | NC | 80 | 4 ～ 6.5 | 0.083 |
| MCPS1200MW | MINIRAIL 24 | NC | 250 | 5.5 ～ 6.5 | 0.12 |
| MCPS1200MW-LP | MINIRAIL 24 | NC | 145 | 4 ～ 6.5 | 0.12 |
| MCPS1201A | MINIRAIL 12 | NC | 250 | 5.5 ～ 6.5 | 0.1 |
| MCPS1201A-LP | MINIRAIL 12 | NC | 145 | 4 ～ 6.5 | 0.1 |
| MCPS1503MW | MINIRAIL 42 | NC | 240 | 5.5 ～ 6.5 | 0.19 |
| MCPS1503MW-LP | MINIRAIL 42 | NC | 145 | 4 ～ 6.5 | 0.21 |
| MCPS1504A | MINIRAIL 15 | NC | 280 | 5.5 ～ 6.5 | 0.11 |
| MCPS1504A-LP | MINIRAIL 15 | NC | 145 | 4 ～ 6.5 | 0.11 |
依導軌尺寸與滑塊查詢可用型號，請見MINIRAIL 相容查詢。
系列特色
- 結構小巧 - 適用於所有常見的迷你滑軌
- 通壓開啟（NC） - 以彈簧儲能夾緊
- 高耐用性 - 500 萬次靜態夾緊循環
- 更高保持力 - 透過 PLUS 接頭供氣
- 安全元件 - 能源中斷時仍安全夾緊

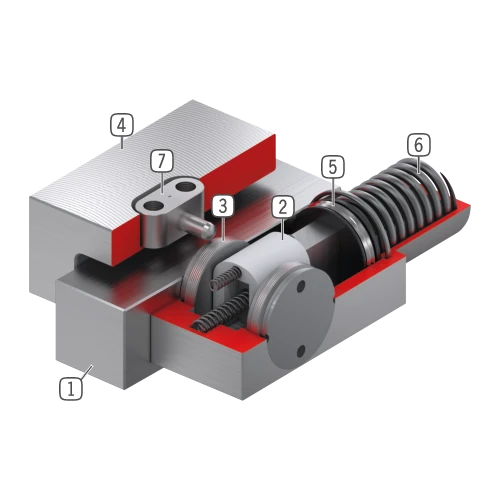

結構說明
各部位說明：
- 1：迷你滑軌，適用於所有常見的迷你滑軌
- 2：楔形傳動機構，在活塞與夾爪之間傳遞力量
- 3：夾爪，壓緊於滑軌的自由面
- 4：本體
- 5：氣動活塞，活塞沿縱向推動楔形傳動機構
- 6：彈簧儲能，使夾緊單元在無壓力時閉合
- 7：滑動塊，用於浮動支承
