6.4 Type NRT (with NRV)

Type NRT - 滾柱循環單元（配合 NRV 系列）

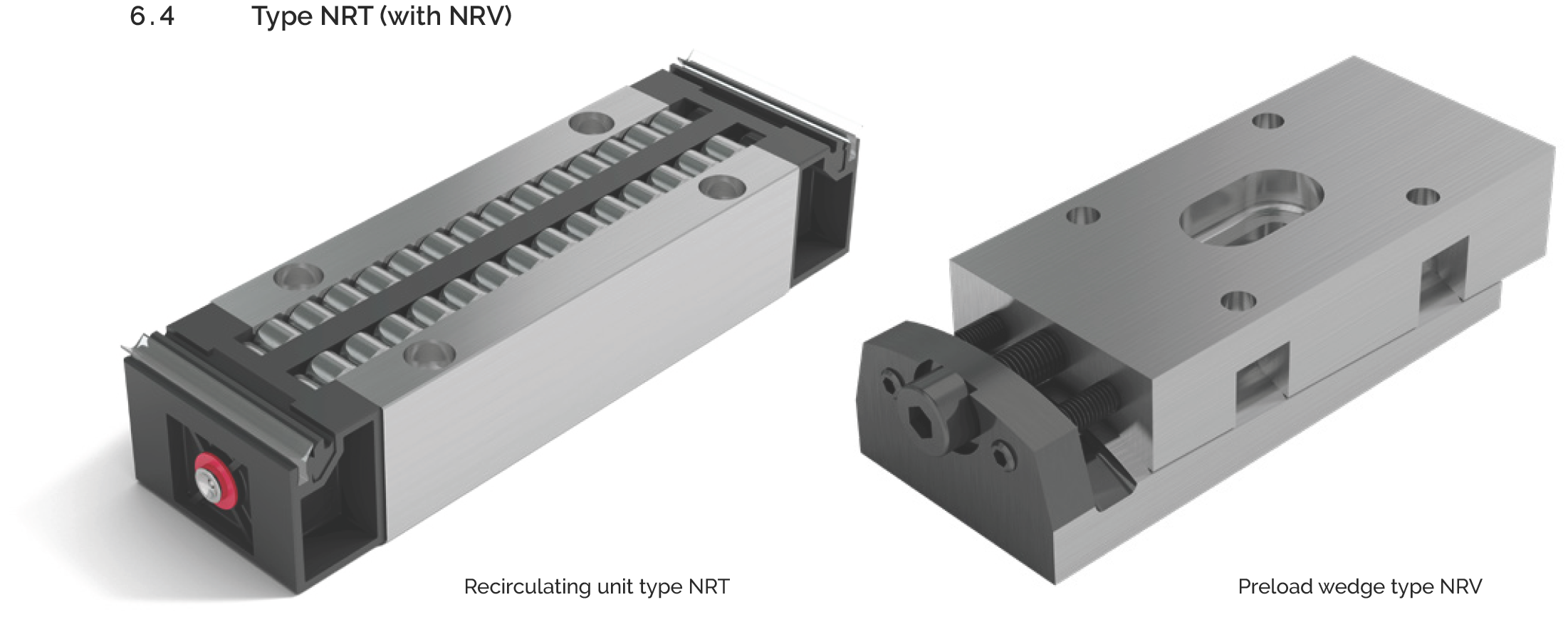

Type NRT 滾柱循環單元

Type NRT (with NRV)

Type NRT 是為中至重負載設計的滾柱循環單元；搭配 Type NRV 預壓楔塊，並安裝於適當的線性導軌上，即可構成高剛性、高負載能力的線性運動解決方案。NRT、NRV 與導軌為三個獨立元件，共同組成完整系統，特別適用於高精度、重負載應用。

基準數據

支撐結構 高精度淬火研磨
材料
  • 支撐結構：整體淬火工具鋼，硬度 58 - 62 HRC
  • 滾動元件：整體淬火滾動軸承鋼，硬度 58 - 64 HRC
  • 傳動部件和刮水器採用塑膠製成
速度 1 m/s
加速度 50 m/s²
工作溫度 -40°C 至 +80°C

NRT 的優點

  • 兩條獨立軌道，滾柱間隙小、滾柱長度與直徑比例最佳，帶來極小的側向力
  • 滾柱數量多且滾柱進退口最佳化，行程波動極小、滾動摩擦係數低
  • 後方三點支撐帶來的高剛性
  • 受保護的滾柱迴路
  • 兩側配備雙唇刮水器
  • 可選配對組供貨，篩選精度 ±5 µm

系統組合

Type NRT 循環單元與 Type NRV 預壓楔塊搭配使用，並安裝於適當的直線導軌上，即可構成完整的線性運動系統。

  • Type NRV：預壓楔塊（Preload wedge），用於設定預壓；其凹凸支撐面亦可補償連接結構的微小角度誤差與變形
  • 適用的直線導軌：依應用需求選用

Type NRT 的尺寸與負載能力

尺寸圖

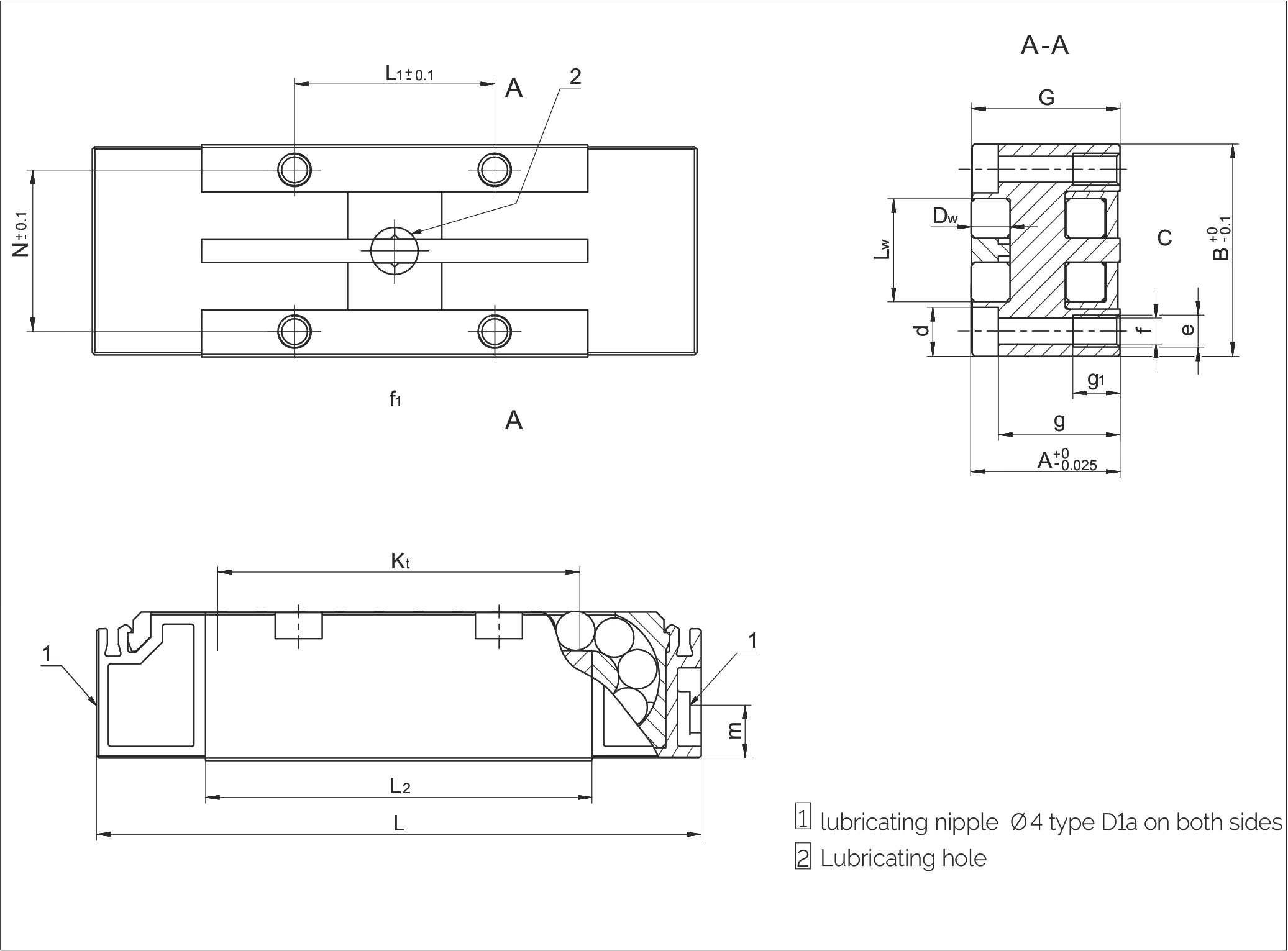

Type NRT 尺寸圖

¹ 兩側均為 Ø4 D1a 型潤滑接頭 / lubricating nipple Ø4 type D1a on both sides

² 潤滑孔 / Lubricating hole

規格表

型號 重量
(g)		 尺寸 (mm) 負載能力
C (N)		 選項
(見第8章)
A B Dw G Kt L L1 L2 Lw N d e f f1 g g1 m
NRT 19077 185 19 27 5 18.85 45 77 25.5 49.2 13 20.6 6 M4 3.3 6 15.5 6 5.3 43,000 GP ZS
NRT 26111 570 26 40 7 25.85 70 111 44 75.6 19 30 8 M6 5 9 20 10 10.3 98,000 GP ZS
NRT 26132 721 26 40 7 25.85 91 132 68 96.6 19 30 8 M6 5 9 20.6 10 10.3 120,000 GP ZS
NRT 38144 1,390 38 52 10 37.8 90 144 51 96.8 26 41 11 M8 6.8 11 29 14 14.5 181,000 GP ZS

Type NRV 預壓楔塊

Type NRV 預壓楔塊與 Type NRT 循環單元配合使用，提供系統預壓以確保高剛性和精度。NRV 預壓楔塊採用可調節設計，帶有設定螺絲、潤滑孔和鎖緊螺絲。

NRV 預壓楔的凹凸形支撐面能均勻分擔角度誤差。

尺寸圖

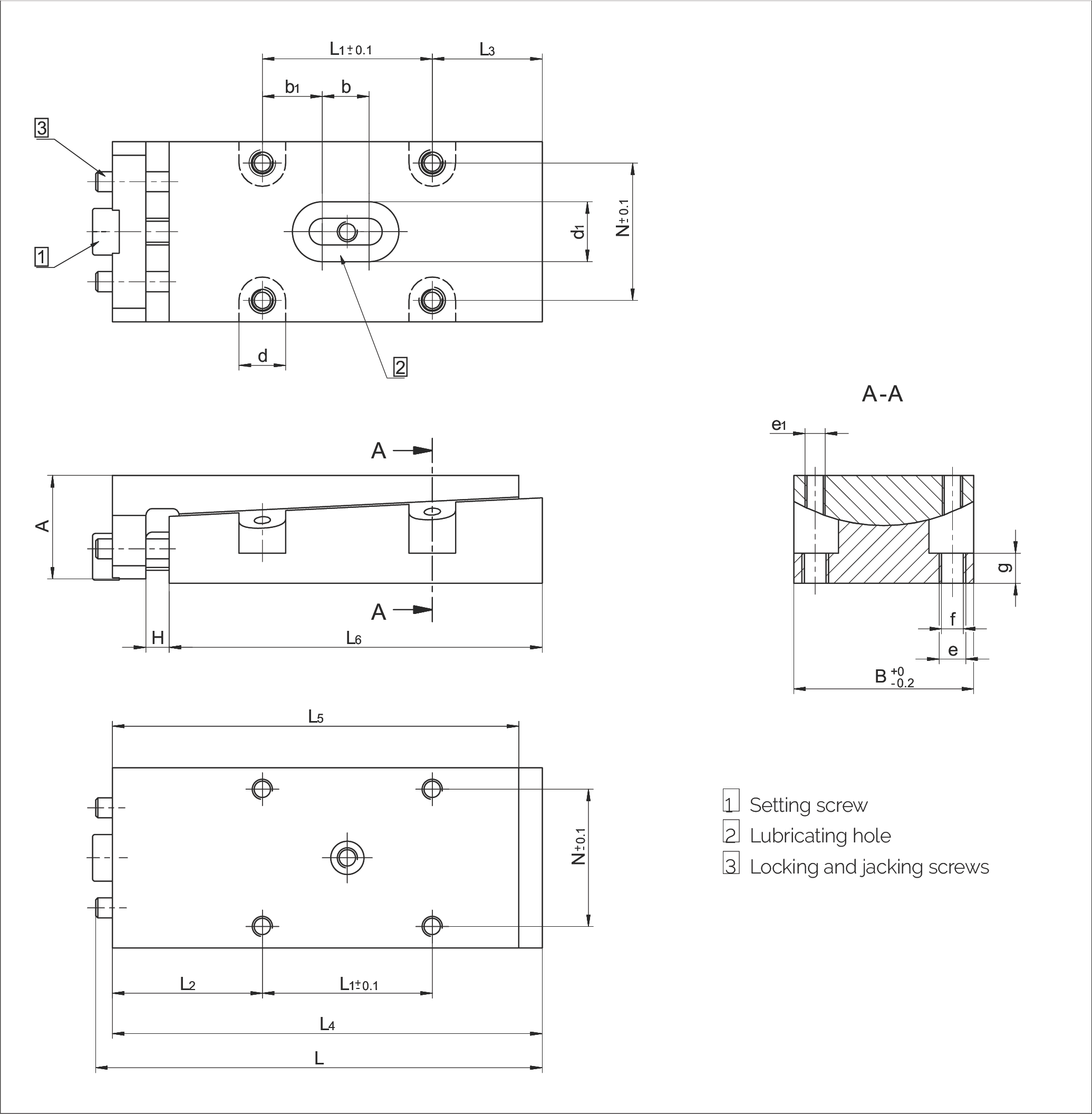

Type NRV 尺寸圖

¹ 設定螺絲 / Setting screw

² 潤滑孔 / Lubricating hole

³ 鎖緊與頂升螺絲 / Locking and jacking screws

規格表

型號 重量
(g)		 尺寸 (mm)
A B H
max.		 L
max.		 L1 L2 L3 L4
max.		 L5 L6 N b b1 d d1 e e1 f g
NRV 19077 195 16 27 7 72 25.5 22.5 16.5 68 61 56 20.6 7 9 7 9 M4 M3 3.3 4.5
NRV 26111 670 25 40 8 105 44 29 21 98 90 83 30 9 17.5 8 11 M6 M4 5 8
NRV 26132 837 25 40 8 126 68 27.5 19.5 119 111 104 30 9 29.5 8 11 M6 M4 5 8
NRV 38144 1,300 30 52 8 130 51 37.5 28.5 121 113 105 41 10 20.5 11 14 M8 M6 6.8 8

註記：

  • NRV 預壓楔塊必須與對應型號的 NRT 循環單元配合使用
  • 提供可調節的預壓功能
  • 帶設定螺絲、潤滑孔、鎖緊螺絲
