AMSABS 4B Size 25 技術規格

Absolute Measuring System with Ball Profile - Size 25

導軌型式 AMSABS 4B S 25

AMSABS 4B S 25-N AMSABS 4B S 25-ND AMSABS 4B S 25-C AMSABS 4B S 25-CD
AMSABS 4B S 25-N AMSABS 4B S 25-ND AMSABS 4B S 25-C AMSABS 4B S 25-CD
標準型 全硬化標準型 蓋板型 全硬化蓋板型

Size 25 特點：導軌提供標準型 N 與蓋板型 C 兩種型式，滑塊型式最完整（A–G 共 7 種）。

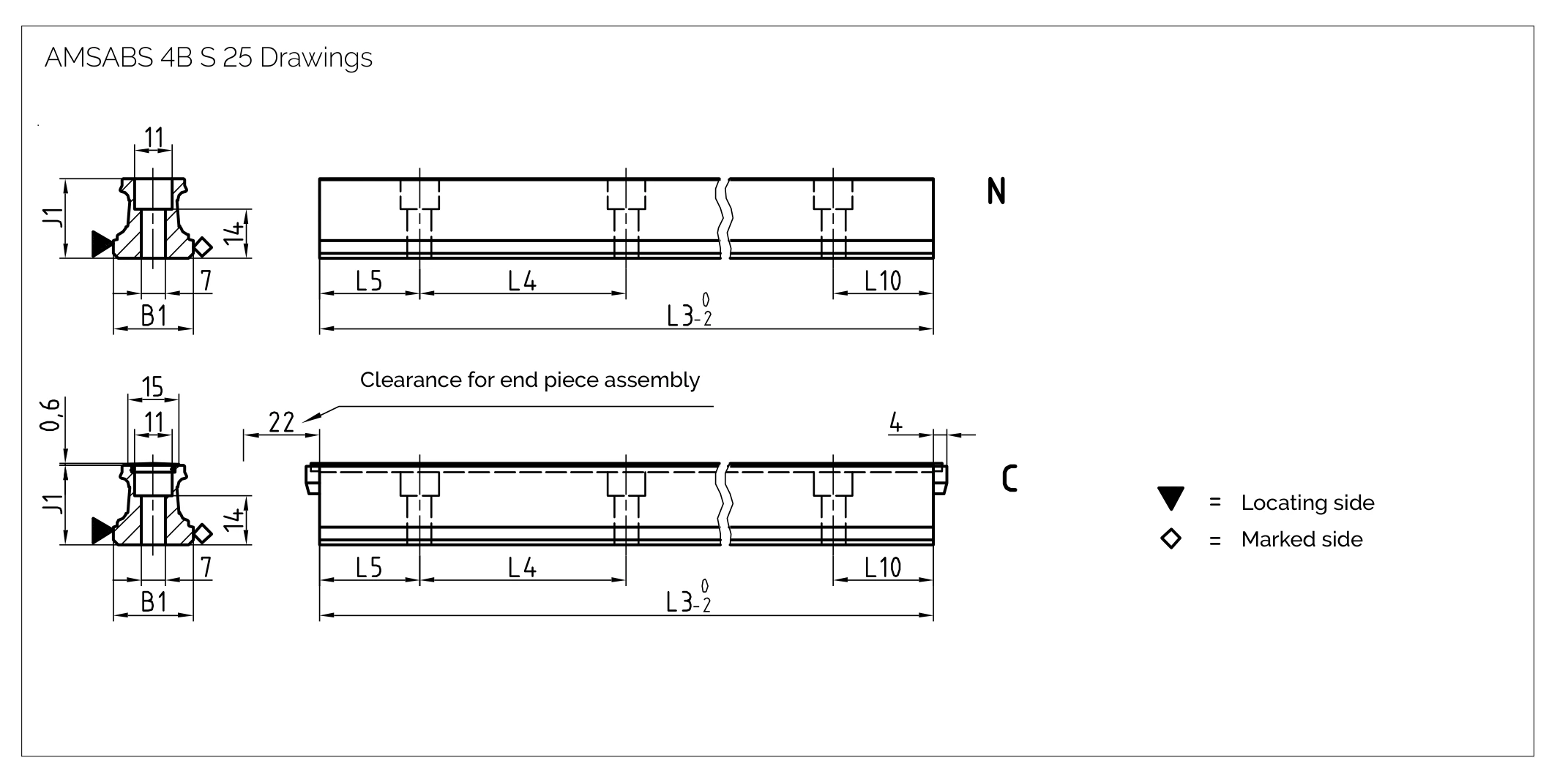

導軌尺寸圖 AMSABS 4B S 25

導軌尺寸圖 AMSABS 4B S 25

導軌規格 AMSABS 4B S 25

參數 AMSABS 4B S 25-N AMSABS 4B S 25-C
軌道寬度 B1 (mm) 23 23
軌道高度 J1 (mm) 22.7 22.7
最大單件長度 L3 (mm) 6000 6000
固定孔間距 L4 (mm) 60 60
首/末孔位置 L5/L10 (mm) 28.5 28.5
軌道單位重量 (kg/m) 3.0 2.8

滑塊型式 AMSABS 4B W 25

W 25-A W 25-B W 25-C W 25-D
W 25-A W 25-B W 25-C W 25-D
標準型
高負載		 標準加長型
高負載		 窄型
節省空間		 窄型加長型
高力矩
W 25-E W 25-F W 25-G
W 25-E W 25-F W 25-G
中型側向鎖固
特殊安裝		 迷你型
緊湊設計		 迷你加長型
緊湊高力矩

Size 25 提供全部 7 種滑塊型式（A-G）。

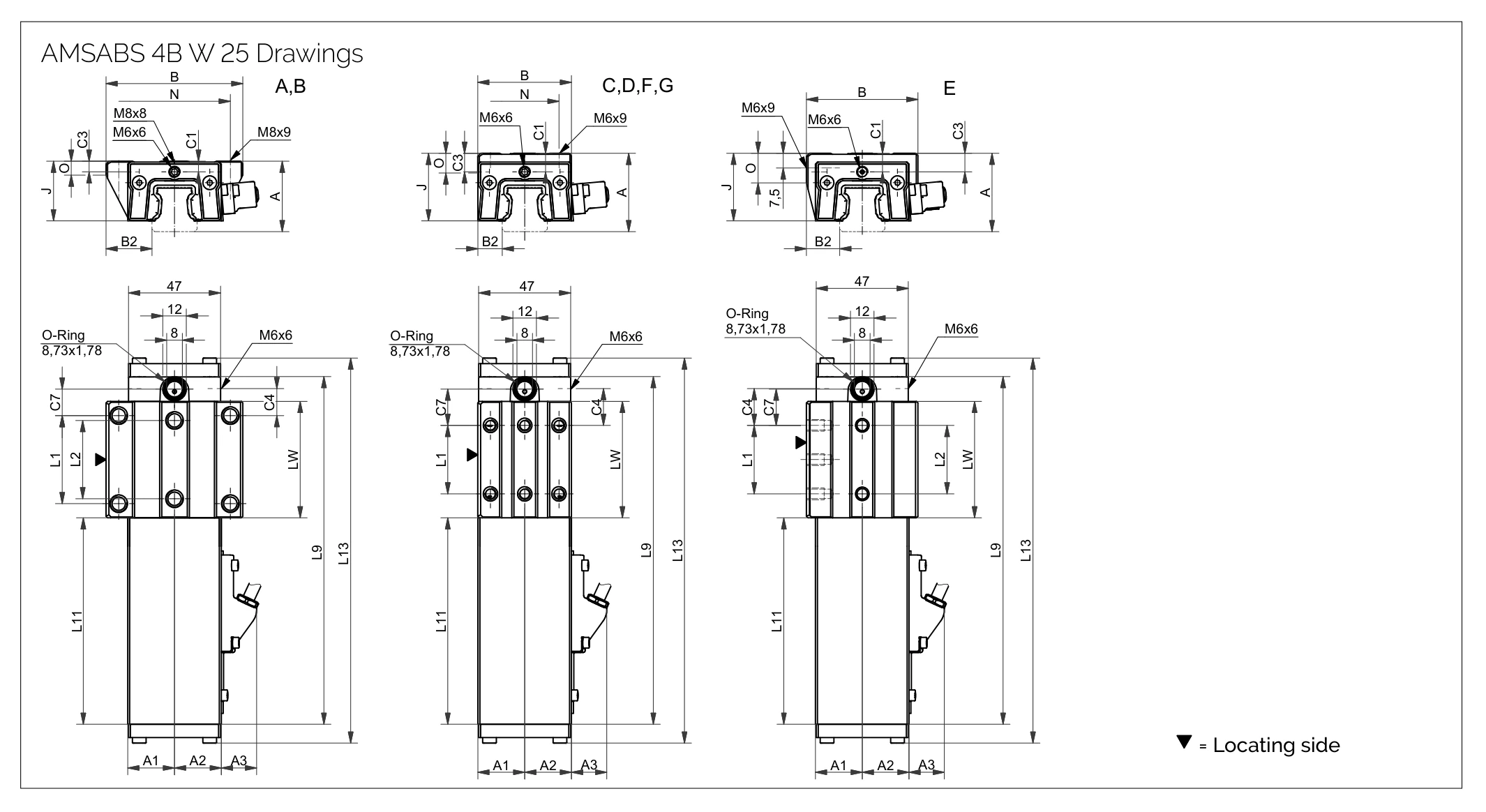

滑塊尺寸圖 AMSABS 4B W 25

滑塊尺寸圖 AMSABS 4B W 25

滑塊規格 AMSABS 4B W 25

參數 AMSABS 4B W 25-A AMSABS 4B W 25-B AMSABS 4B W 25-C AMSABS 4B W 25-D AMSABS 4B W 25-E AMSABS 4B W 25-F AMSABS 4B W 25-G
系統高度 A (mm) 36 36 40 40 40 36 36
對側外殼半寬 A1 (mm) 23.9 23.9 23.9 23.9 23.9 23.9 23.9
讀頭側外殼半寬 A2 (mm) 23.9 23.9 23.9 23.9 23.9 23.9 23.9
讀頭突出量 A3 (mm) 17.4 17.4 17.4 17.4 17.4 17.4 17.4
滑塊寬度 B (mm) 70 70 48 48 57 48 48
定位面間距 B2 (mm) 23.5 23.5 12.5 12.5 17 12.5 12.5
前端中央潤滑孔位置 C1 (mm) 5.5 5.5 9.5 9.5 9.5 5.5 5.5
側面潤滑孔位置 C3 (mm) 5.5 5.5 9.5 9.5 9.5 5.5 5.5
側面潤滑孔位置（第二處） C4 (mm) 13.75 23.25 18.75 20.75 18.75 18.75 20.75
頂面潤滑孔位置 C7 (mm) 13.5 23 18.5 20.5 18.5 18.5 20.5
滑塊高度 J (mm) 30.5 30.5 34.5 34.5 34.5 30.5 30.5
外側固定孔間距 L1 (mm) 45 45 35 50 35 35 50
內側固定孔間距 L2 (mm) 40 40 — — 35 — —
含外殼滑塊長度 L9 (mm) 177.5 196.5 177.5 196.5 177.5 177.5 196.5
外殼長度 L11 (mm) 105.5 105.5 105.5 105.5 105.5 105.5 105.5
量測滑塊總長 L13 (mm) 197 216 197 216 197 197 216
滑塊本體內側長度 Lw (mm) 59.5 78.5 59.5 78.5 59.5 59.5 78.5
側向固定孔間距 N (mm) 57 57 35 35 — — —
參考面高度 O (mm) 7 7 10 10 15 10 10

負載額定值

參數 AMSABS 4B W 25-A AMSABS 4B W 25-B AMSABS 4B W 25-C AMSABS 4B W 25-D AMSABS 4B W 25-E AMSABS 4B W 25-F AMSABS 4B W 25-G
靜負載容量 C₀ (N) 46100 60300 46100 60300 46100 46100 60300
動負載容量 C₁₀₀ (N) 21100 25500 21100 25500 21100 21100 25500
靜態橫向力矩容量 M₀Q (Nm) 631 825 631 825 631 631 825
靜態縱向力矩容量 M₀L (Nm) 513 863 513 863 513 513 863
動態橫向力矩容量 MQ (Nm) 289 349 289 349 289 289 349
動態縱向力矩容量 ML (Nm) 235 365 235 365 235 235 365
滑塊重量 (kg) 1.0 1.2 0.9 1.1 1.0 0.9 1.0

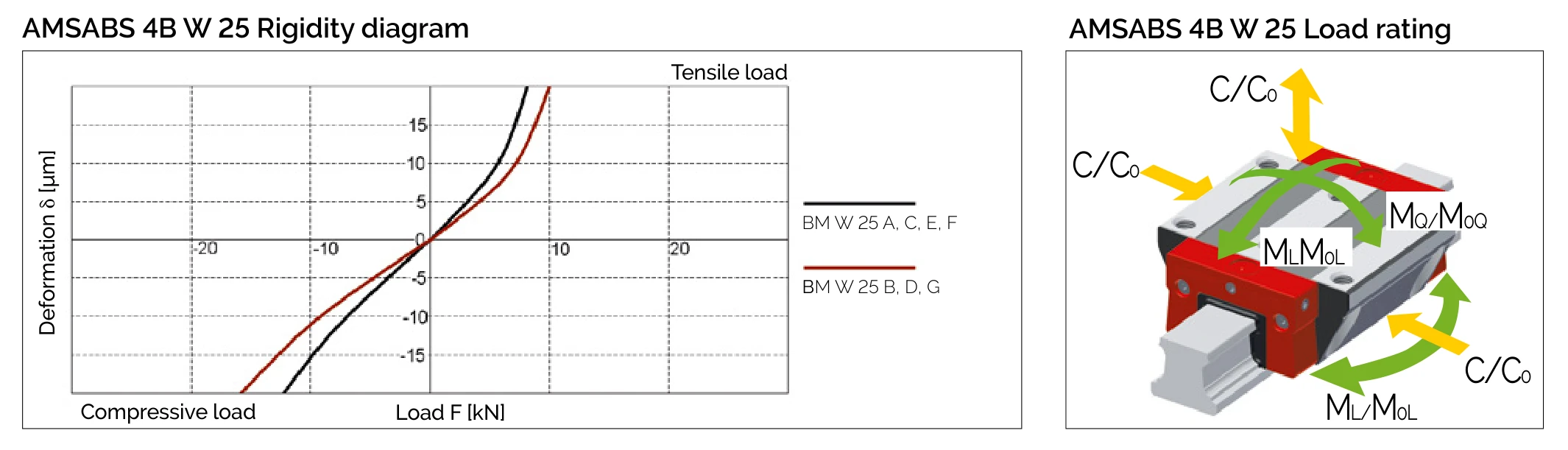

剛性圖與負載方向 AMSABS 4B W 25

剛性圖與負載方向 AMSABS 4B W 25

量測系統規格

量測原理 磁阻式絕對編碼（磁性硬質週期 N-S 刻度）
訊號週期 200 µm
精度等級 ± 5 µm / 1000 mm；± 2 µm / 40 mm
週期性誤差 ± 0.7 µm
解析度 max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm）
遲滯 < 0.5 µm
供電電壓 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178）
最大速度 3 m/s
工作溫度 0 °C ~ +70 °C
防護等級 IP68

資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

G0超高精度
G1極精密
G2精密
G3標準

塗層

CN無塗層
CH硬鉻鍍層

導軌

直線度

KC標準

基準側

R11下方基準，刻度在下
R12下方基準，刻度在上
R21上方基準，刻度在下
R22上方基準，刻度在上

滑塊

預壓等級

V0微預壓
V1低預壓
V2中預壓
V3高預壓

參考面

R1參考面在下（below or right）
R2參考面在上（top or left）

讀頭位置

P1右上
P3左下

潤滑接口

S10左中
S20右中
S11頂面左
S21頂面右
S12左側下方
S22右側下方
S13左側上方
S23右側上方
S32左側面（雙側獨立潤滑）
S42右側面（雙側獨立潤滑）
S49

出廠潤滑

LN油保護
LG脂保護
LV全脂填充

介面（讀頭出線）

TMHabsolute, 0.3 m
TRHabsolute, 3 m
TDCabsolute

組態（訊號協定）

TSS週期同步串列介面 (SSI)
TS1混合式：週期同步串列 + 類比 1 Vpp
TS2Siemens Drive CLiQ® 通訊協定
TF1FANUC 串列介面
TM1Mitsubishi 串列介面

訂購代碼範例

導軌訂購代碼

1x AMSABS 4B S 25-N-G2-KC-R12-3000-28.5-28.5-CN-TA1

  • AMSABS 4B S 25 = AMSABS 4B 導軌 Size 25
  • N = 標準型 (或 ND, C, CD)
  • G2 = 精確
  • KC = 標準直線度
  • R12 = 下方基準，刻度在上
  • 3000 = 導軌長度 3000 mm
  • 28.5-28.5 = 首末孔位置

滑塊訂購代碼

1x AMSABS 4B W 25-A-P1-G2-V1-R1-CN-S10-LN-TMH-TS1

  • AMSABS 4B W 25 = AMSABS 4B 滑塊 Size 25
  • A = 標準型滑塊
  • P1 = 讀頭位置右上
  • G2 = 精確
  • V1 = 低預壓
  • R1 = 參考面在下
  • CN = 無塗層
  • S10 = 左側中央潤滑接口
  • LN = 油保護
  • TMH = 絕對式介面，纜線 0.3 m
  • TS1 = 混合式串列 + 類比 1 Vpp 組態
