型號一覽
| 型號 | 適用導軌尺寸 | 狀態 | 保持力 (N) | 工作壓力 (bar) | 重量 (kg) |
|---|---|---|---|---|---|
| LKPS2501AS2-A | MONORAIL MR 25 | NC | 750 | 5.5 ～ 6.5 | 0.41 |
| LKPS2501AS2-LP-A | MONORAIL MR 25 | NC | 550 | 4 ～ 6.5 | 0.41 |
依導軌尺寸與滑塊查詢可用型號，請見MONORAIL MR 相容查詢。
系列特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 通壓開啟（NC） - 以彈簧儲能夾緊
- 高耐用性 - 500 萬次靜態夾緊循環
- 小巧窄型設計 - 採用 U 形活塞
- 最高彈性 - 附加氣壓接口（上方）
- 狀態偵測簡便 - 以磁場感測器偵測活塞位置

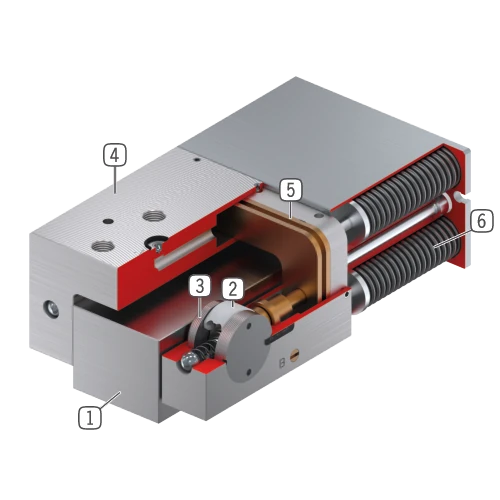

結構說明
各部位說明：
- 1：線性滑軌，適用於所有常見的線性滑軌
- 2：楔形傳動機構，在活塞與夾爪之間傳遞力量
- 3：夾爪，壓緊於滑軌的自由面
- 4：窄型本體
- 5：氣動活塞，活塞沿縱向推動楔形傳動機構
- 6：彈簧儲能，使夾緊單元在無壓力時閉合
