型號一覽
| 型號 | 適用導軌尺寸 | 狀態 | 保持力 (N) | 工作壓力 (bar) | 重量 (kg) |
|---|---|---|---|---|---|
| MCP0900MW | MINIRAIL 9 | NO | 130 | 2 ～ 6.5 | 0.11 |
| MCP0901A | MINIRAIL 9 | NO | 130 | 2 ～ 6.5 | 0.076 |
| MCP1200MW | MINIRAIL 24 | NO | 280 | 2 ～ 6.5 | 0.11 |
| MCP1201A | MINIRAIL 12 | NO | 280 | 2 ～ 6.5 | 0.091 |
| MCP1503MW | MINIRAIL 42 | NO | 280 | 2 ～ 6.5 | 0.18 |
| MCP1504A | MINIRAIL 15 | NO | 320 | 2 ～ 6.5 | 0.1 |
依導軌尺寸與滑塊查詢可用型號，請見MINIRAIL 相容查詢。
系列特色
- 結構小巧 - 適用於所有常見的迷你滑軌
- 通壓夾緊（NO） - 施加壓力時夾緊
- 高耐用性 - 500 萬次靜態夾緊循環

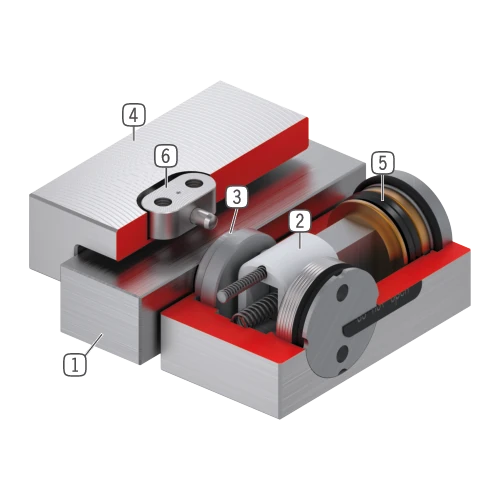

結構說明
各部位說明：
- 1：迷你滑軌，適用於所有常見的迷你滑軌
- 2：楔形傳動機構，在活塞與夾爪之間傳遞力量
- 3：夾爪，壓緊於滑軌的自由面
- 4：本體
- 5：氣動活塞，活塞沿縱向推動楔形傳動機構
- 6：滑動塊，用於浮動支承
