BM Size 35 技術規格 | SCHNEEBERGER MONORAIL & AMS

導軌型式 BM S 35

BM S 35-N	BM S 35-NU	BM S 35-C

標準型 Standard	底部螺孔型 Tapped holes at bottom	蓋板型 Cover strip

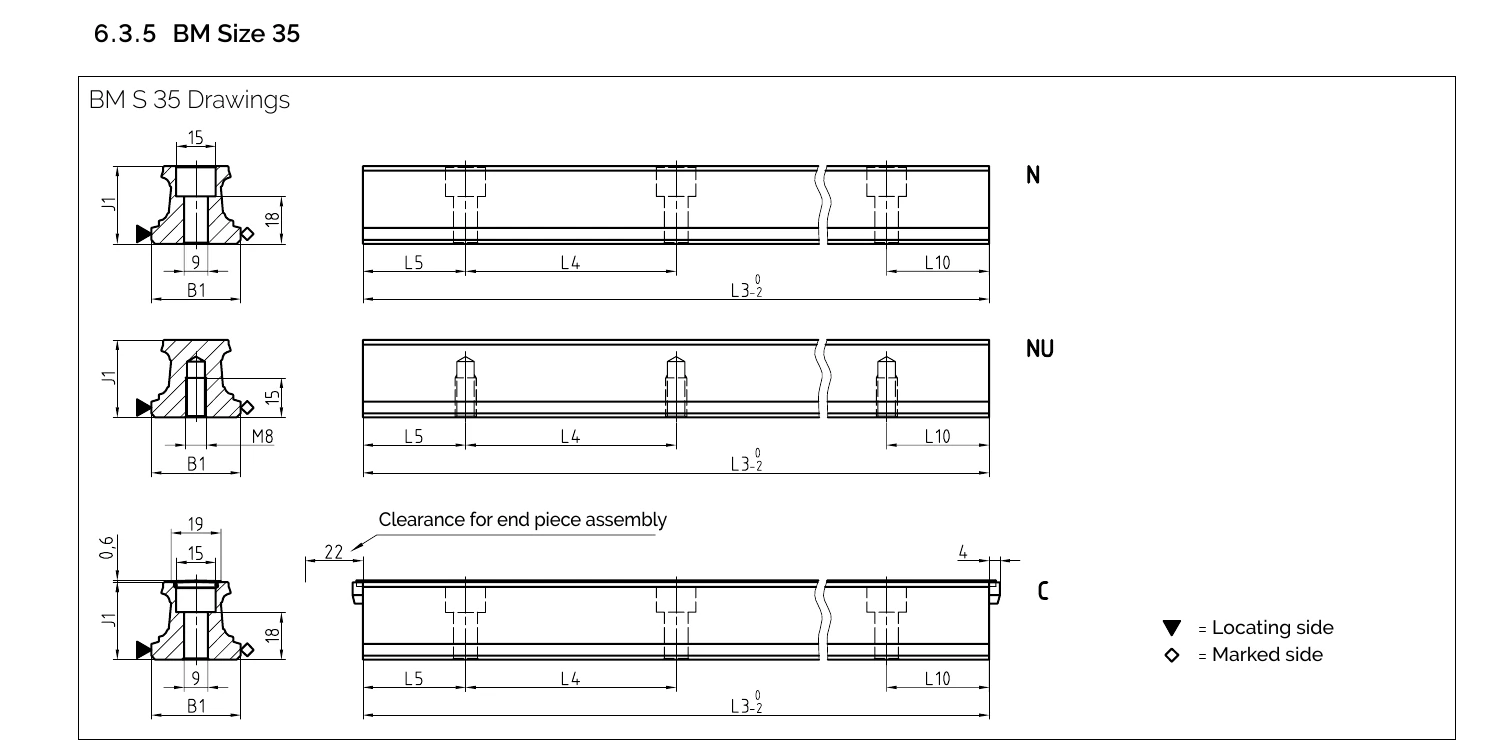

導軌尺寸圖 BM S 35

BM S 35 導軌尺寸圖

導軌規格 BM S 35

參數	BM S 35-N	BM S 35-NU	BM S 35-C
軌道寬度 B1 (mm)	34	34	34
軌道高度 J1 (mm)	29.5	29.5	29.5
最大單件長度 L3 (mm)	6000	6000	6000
固定孔間距 L4 (mm)	80	80	80
首/末孔位置 L5/L10 (mm)	38.5	38.5	38.5
軌道單位重量 (kg/m)	5.4	5.7	5.7

滑塊型式 BM W 35

BM W 35-A / B	BM W 35-C / D	BM W 35-E	BM W 35-F / G

標準型 / 標準加長型 Standard / Standard long	緊湊高型 / 緊湊高加長型 Compact high / long	側向固定型 Lateral fixation	緊湊型 / 緊湊加長型 Compact / Compact long

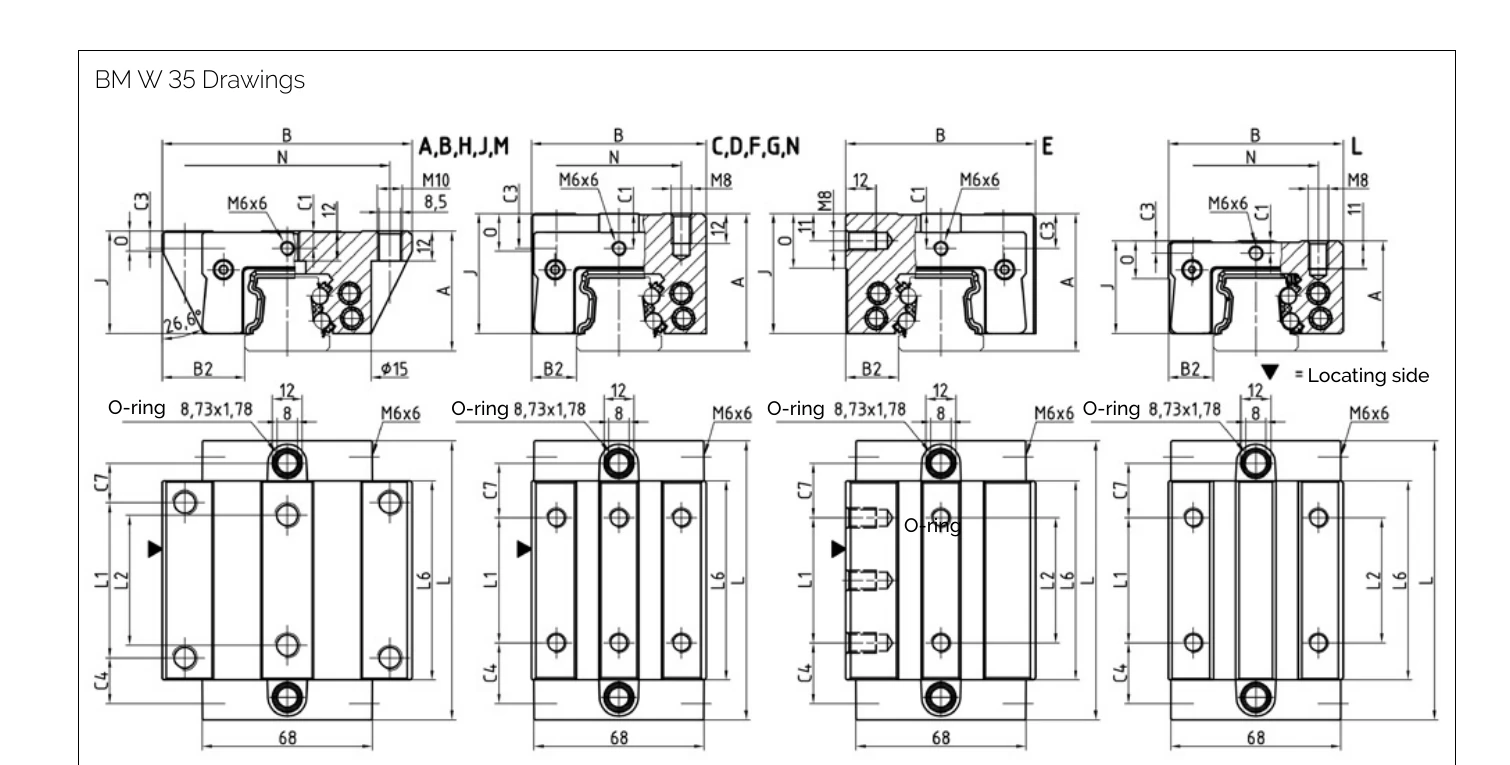

滑塊尺寸圖 BM W 35

BM W 35 滑塊尺寸圖

滑塊規格 BM W 35

參數	BM W 35-A	BM W 35-B	BM W 35-C	BM W 35-D	BM W 35-E	BM W 35-F	BM W 35-G	BM W 35-H	BM W 35-J	BM W 35-L	BM W 35-N	BM W 35-M
系統高度 A (mm)	48	48	55	55	55	48	48	44	44	44	48	48
滑塊寬度 B (mm)	100	100	70	70	76	70	70	100	100	70	70	100
定位面間距 B2 (mm)	33	33	18	18	21	18	18	33	33	18	18	33
前端中央潤滑孔位置 C1 (mm)	7	7	14	14	14	7	7	5.3	5.3	5.3	7	7
側面潤滑孔位置 C3 (mm)	7	7	14	14	14	7	7	5.3	5.3	5.3	7	7
側面潤滑孔位置（第二處） C4 (mm)	18.3	31.1	24.3	26.1	24.3	24.3	26.1	18.3	33.5	24.3	33.5	33.5
頂面潤滑孔位置 C7 (mm)	15.8	28.6	21.8	23.6	21.8	21.8	23.6	15.8	31.0	21.8	31.0	31.0
滑塊高度 J (mm)	41	41	48	48	48	41	41	37	37	37	41	41
滑塊長度 L (mm)	111.9	137.4	111.9	137.4	111.9	111.9	137.4	111.9	80.2	111.9	80.2	80.2
外側固定孔間距 L1 (mm)	62	62	50	72	50	50	72	62	—	50	—	—
內側固定孔間距 L2 (mm)	52	52	—	—	50	—	—	—	—	—	—	—
鋼體長度 L6 (mm)	79.6	105.1	79.6	105.1	79.6	79.6	105.1	79.6	47.9	79.6	47.9	47.9
側向固定孔間距 N (mm)	82	82	50	50	—	50	50	82	82	50	50	82
參考面高度 O (mm)	8.5	8.5	15	15	22	8.5	8.5	8.5	8.5	15	15	8.5

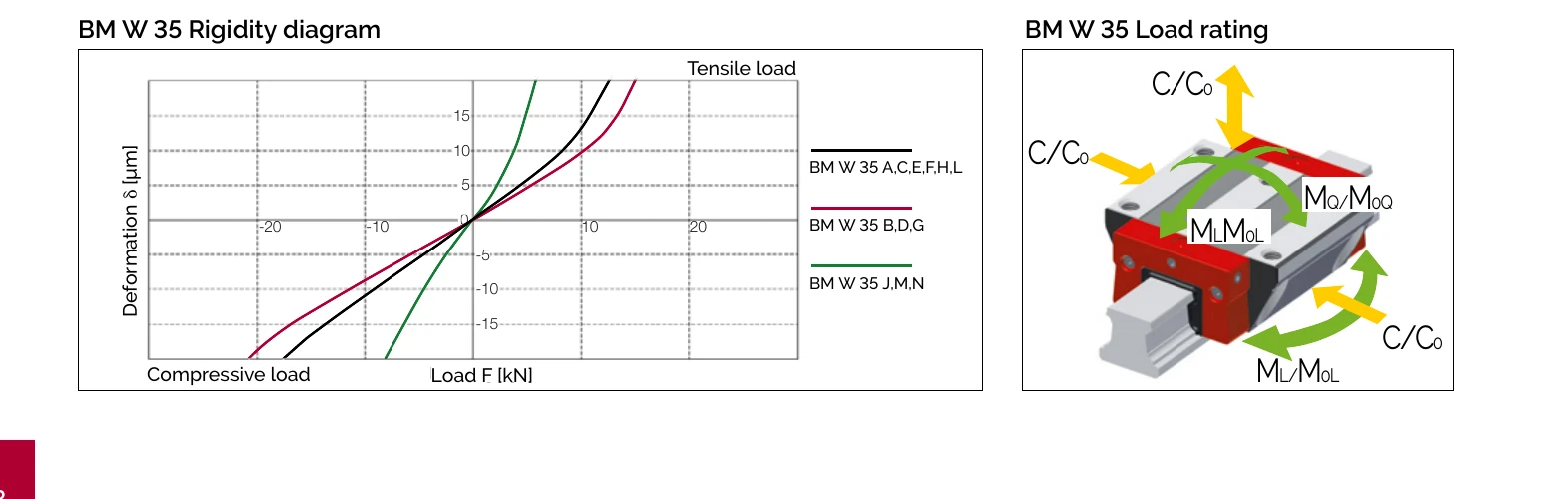

剛性曲線與負載額定

BM W 35 剛性曲線與負載額定圖

負載額定值

參數	BM W 35-A	BM W 35-B	BM W 35-C	BM W 35-D	BM W 35-E	BM W 35-F	BM W 35-G	BM W 35-H	BM W 35-J	BM W 35-L	BM W 35-N	BM W 35-M
靜負載容量 C₀ (N)	84400	110300	84400	110300	84400	84400	110300	84400	37700	84400	37700	37700
動負載容量 C₁₀₀ (N)	38700	46700	38700	46700	38700	38700	46700	38700	25800	38700	25800	25800
靜態橫向力矩容量 M₀Q (Nm)	1566	2048	1566	2048	1566	1566	2048	1566	717	1566	717	717
靜態縱向力矩容量 M₀L (Nm)	1252	2104	1252	2104	1252	1252	2104	1252	240	1252	240	240
動態橫向力矩容量 MQ (Nm)	718	867	718	867	718	718	867	718	492	718	492	492
動態縱向力矩容量 ML (Nm)	574	891	574	891	574	574	891	574	172	574	172	172
滑塊重量 (kg)	1.8	2.3	1.7	2.2	1.9	1.4	1.8	1.5	1.2	1.2	0.9	1.2

負載額定值說明

C₀ = 靜態負載額定值 (Static load capacity)
C₁₀₀ = 動態負載額定值 (Dynamic load capacity) - 100km 行程壽命
M₀Q / MQ = 橫向力矩 (Cross moment)
M₀L / ML = 縱向力矩 (Longitudinal moment)

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

	G0	超高精度
	G1	極精密
	G2	精密
	G3	標準

參考面

	R1	參考面在下（below or right）
	R2	參考面在上（top or left）

塗層

	CN	無塗層
	CH	硬鉻鍍層

導軌

直線度

KC

標準

滑塊

預壓等級

	V0	微預壓
	V1	低預壓
	V2	中預壓
	V3	高預壓

潤滑接口

	S10	左中
	S20	右中
	S11	頂面左
	S21	頂面右
	S12	左側下方
	S22	右側下方
	S13	左側上方
	S23	右側上方
	S32	左側面（雙側獨立潤滑）
	S42	右側面（雙側獨立潤滑）
	S99	端面接口全部以螺紋塞封閉

出廠潤滑

	LN	油保護
	LG	脂保護
	LV	全脂填充

訂購代碼範例

導軌訂購代碼

BM S 35-N-G1-KC-R1-500-38.5-38.5

BM S 35 = MONORAIL 滾珠導軌 Size 35
N = 標準型 (上方鎖固)
G1 = 高精度
KC = 標準直線度
R1 = 參考面在底部
500 = 軌道長度 500mm
38.5-38.5 = 首末孔位置

滑塊訂購代碼

BM W 35-A-V1-S11-LV-CN

BM W 35 = MONORAIL 滾珠滑塊 Size 35
A = 標準型滑塊
V1 = 輕預壓
S11 = 潤滑孔位置 (頂部中央)
LV = 全油脂填充
CN = 無塗層 (未鍍鉻；硬鉻為 CH)
