產品概述
我們的研磨定位滾珠螺桿主要用於高要求應用，如工具機或量測和測試機。精密研磨的滾珠軌道確保平滑、低噪音的運行和極小的磨損。 精密研磨的滾珠接觸面帶來高定位精度與重現精度，因此行程距離可透過螺桿量測。此外，這些滾珠螺桿運轉平順並維持恆定扭矩。
應用領域
- 工具機 - 高精度加工設備
- 製程設備 - 自動化生產線
- 一般機械工程 - 各種工業應用
- 機器人與自動化 - 精密定位系統
- 驅動技術 - 動力傳輸系統
- 塑膠射出成型機 - 注塑設備
- 量測與測試技術 - 檢測設備

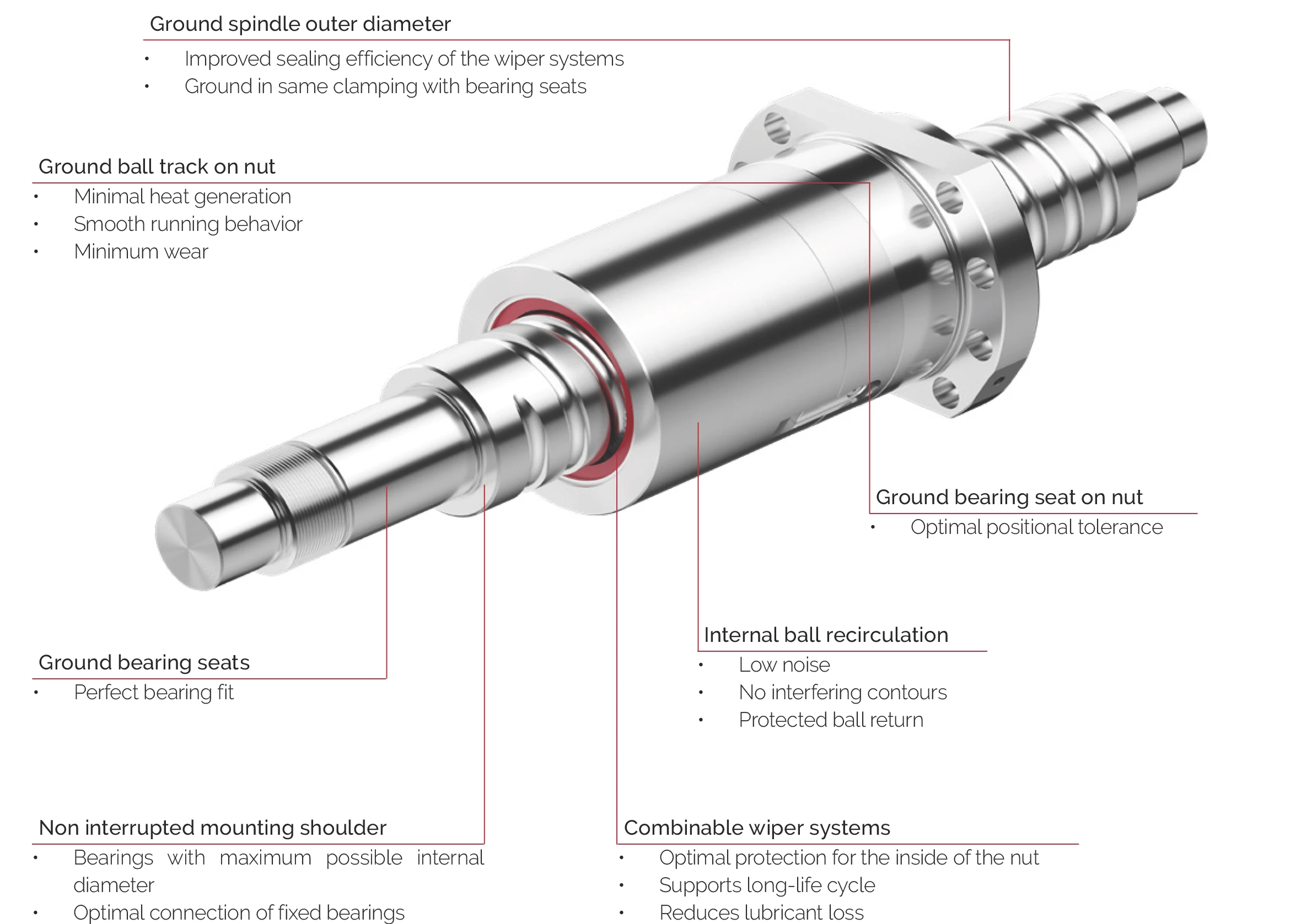

產品特點
螺桿特性
- 高週波硬化螺桿 - 提高表面硬度和耐磨性
- 滾珠軌道硬度 - 60±2 HRC
- 螺帽鹽浴淬火 - 整體硬化處理
研磨螺桿滾珠軌道
- 平滑低噪音運行
- 最小磨損
研磨螺桿外徑
- 提升刮油系統的密封效率
- 與軸承座在同一次夾持中研磨
研磨螺帽滾珠軌道
- 發熱最小
- 運行平順
- 最小磨損
研磨軸承座
- 軸承配合完美
不中斷的安裝軸肩
- 可用內徑最大的軸承
- 固定軸承連接最佳
研磨螺帽軸承座
- 位置公差最佳
內部滾珠循環
- 低噪音
- 無干涉輪廓
- 滾珠回流受到保護
可組合的刮油系統
- 螺帽內部獲得最佳保護
- 支援長使用壽命
- 減少潤滑劑流失
性能參數
| 性能參數 | 雙螺帽 (DSF) | 單螺帽 (ESF) |
|---|---|---|
| 螺桿直徑 [mm] | Ø 32, Ø 40, Ø 50, Ø 63 | |
| 最大螺紋長度 [mm] | 2,000 | |
| ISO 精度等級 - Type P | IT 3 (V300p: 12 μm) | |
| 最高速度 [m/min] | 100 | 65 |
| 最大加速度 [m/s²] | 15 (1.5g) | 6 (0.6g) |
| 螺帽預壓 | 2點式 (7% Cdyn) | 4點式 (5% Cdyn) |
