AMSABS 4B Size 45 技術規格

Absolute Measuring System with Ball Profile - Size 45

導軌型式 AMSABS 4B S 45

AMSABS 4B S 45-N AMSABS 4B S 45-C
AMSABS 4B S 45-N AMSABS 4B S 45-C
標準型 蓋板型

Size 45 特點：AMSABS 4B 系列中最大尺寸，提供最高負載能力。提供標準型 (N) 及蓋板型 (C) 兩種導軌型式。

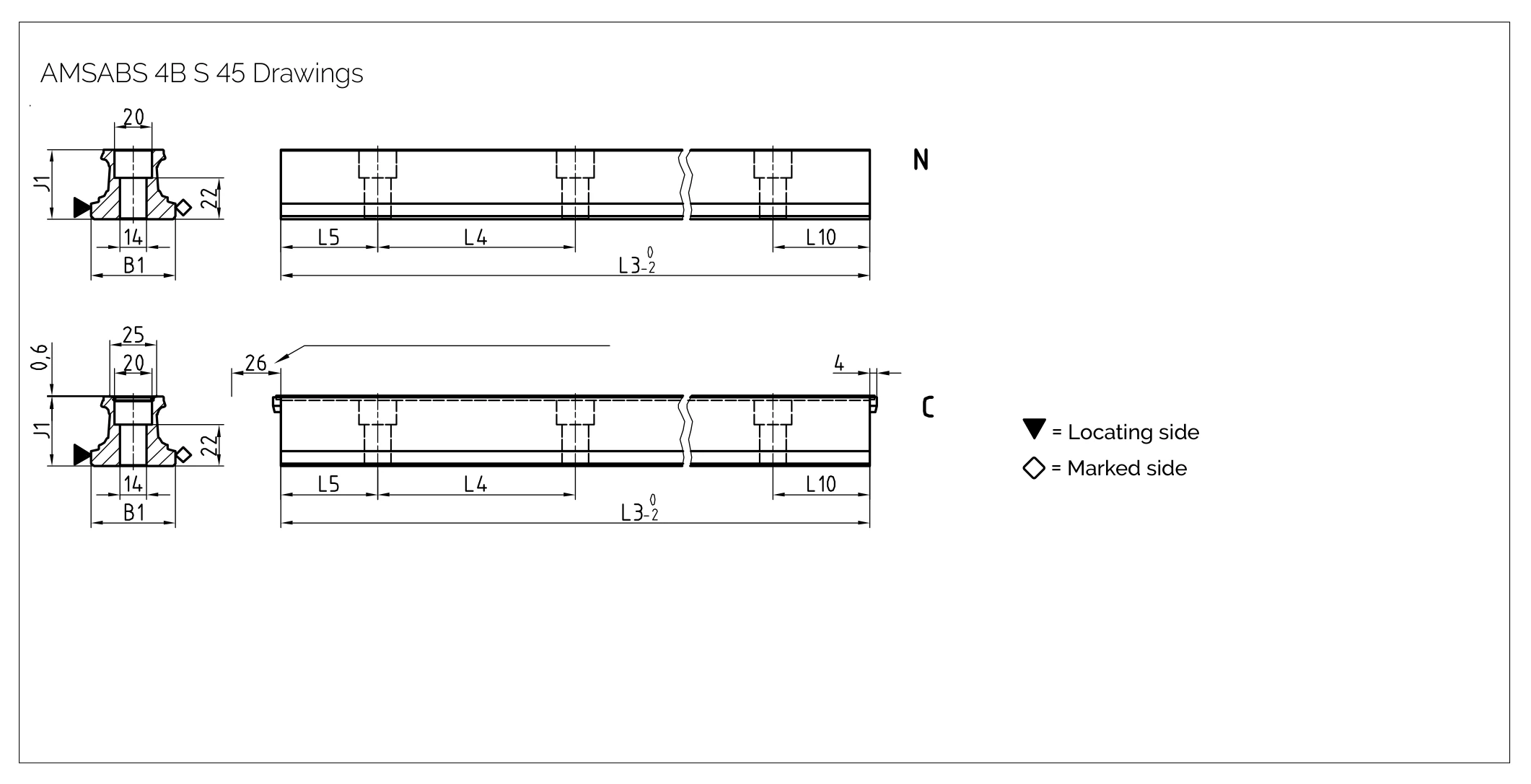

導軌尺寸圖 AMSABS 4B S 45

導軌尺寸圖 AMSABS 4B S 45

導軌規格 AMSABS 4B S 45

參數 AMSABS 4B S 45-N AMSABS 4B S 45-C
軌道寬度 B1 (mm) 45 45
軌道高度 J1 (mm) 37 37
最大單件長度 L3 (mm) 6000 6000
固定孔間距 L4 (mm) 105 105
首/末孔位置 L5/L10 (mm) 51 51
軌道單位重量 (kg/m) 8.8 8.6

滑塊型式 AMSABS 4B W 45

注意：Size 45 無 E 型滑塊。

W 45-A W 45-B W 45-C
W 45-A W 45-B W 45-C
標準型
高負載		 標準加長型
高負載		 窄型
節省空間
W 45-D W 45-F W 45-G
W 45-D W 45-F W 45-G
窄型加長型
高力矩		 迷你型
緊湊設計		 迷你加長型
緊湊高力矩

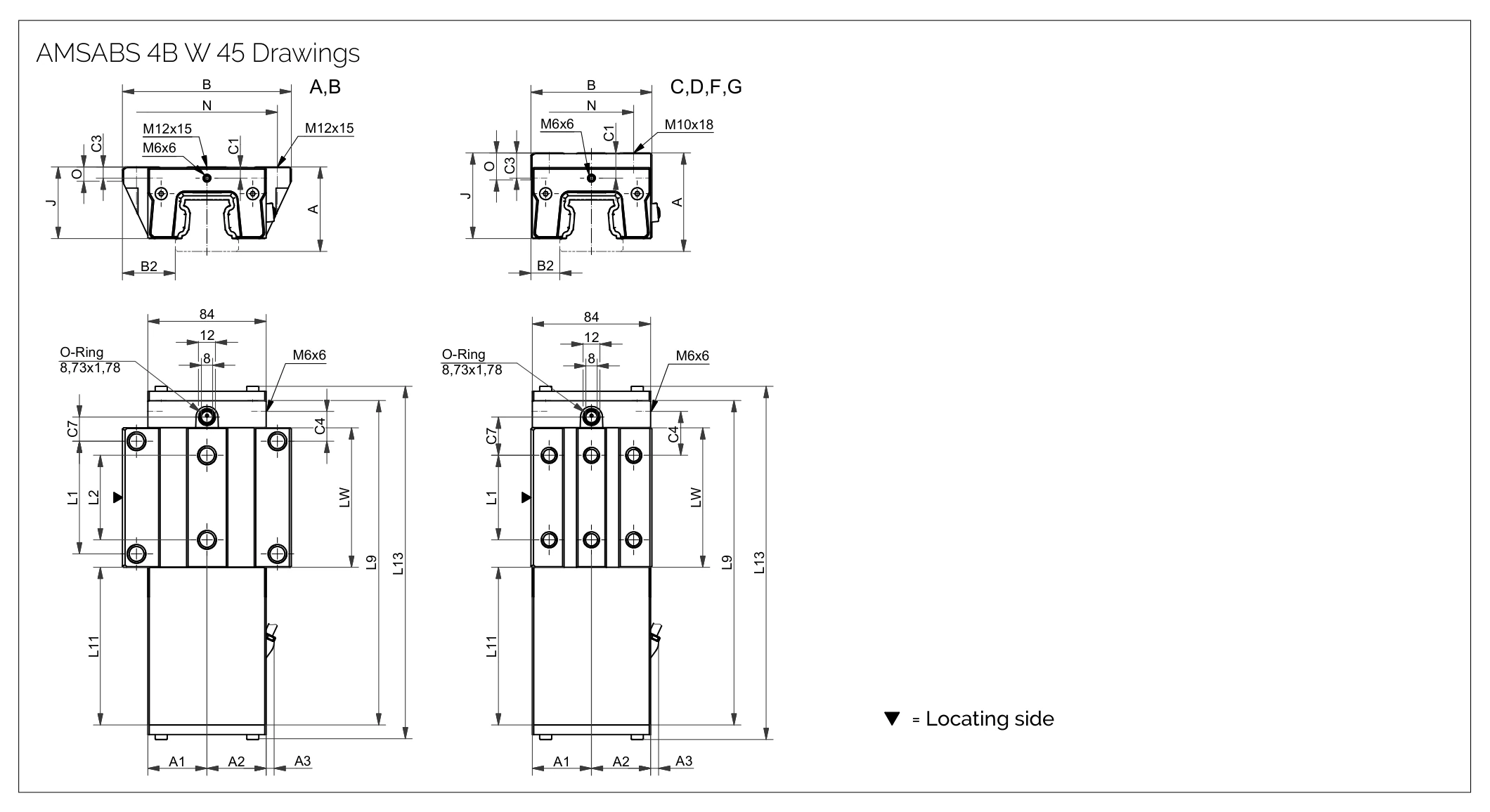

滑塊尺寸圖 AMSABS 4B W 45

滑塊尺寸圖 AMSABS 4B W 45

滑塊規格 AMSABS 4B W 45

參數 AMSABS 4B W 45-A AMSABS 4B W 45-B AMSABS 4B W 45-C AMSABS 4B W 45-D AMSABS 4B W 45-F AMSABS 4B W 45-G
系統高度 A (mm) 60 60 70 70 60 60
對側外殼半寬 A1 (mm) 42 42 42 42 42 42
讀頭側外殼半寬 A2 (mm) 42 42 42 42 42 42
讀頭突出量 A3 (mm) 5 5 5 5 5 5
滑塊寬度 B (mm) 120 120 86 86 86 86
定位面間距 B2 (mm) 37.5 37.5 20.5 20.5 20.5 20.5
前端中央潤滑孔位置 C1 (mm) 8 8 18 18 8 8
側面潤滑孔位置 C3 (mm) 8 8 18 18 8 8
側面潤滑孔位置（第二處） C4 (mm) 21.05 36.8 31.05 36.8 31.05 36.8
頂面潤滑孔位置 C7 (mm) 17.05 32.8 27.05 32.8 27.05 32.8
滑塊高度 J (mm) 50.8 50.8 60.8 60.8 50.8 50.8
外側固定孔間距 L1 (mm) 80 80 60 80 60 80
內側固定孔間距 L2 (mm) 60 60 — — — —
含外殼滑塊長度 L9 (mm) 230.1 261.6 230.1 261.6 230.1 261.6
外殼長度 L11 (mm) 112 112 112 112 112 112
量測滑塊總長 L13 (mm) 251 282.5 251 282.5 251 282.5
滑塊本體內側長度 Lw (mm) 99.1 130.6 99.1 130.6 99.1 130.6
側向固定孔間距 N (mm) 100 100 60 60 60 60
參考面高度 O (mm) 10 10 19 19 10 10

負載額定值

參數 AMSABS 4B W 45-A AMSABS 4B W 45-B AMSABS 4B W 45-C AMSABS 4B W 45-D AMSABS 4B W 45-F AMSABS 4B W 45-G
靜負載容量 C₀ (N) 134800 176300 134800 176300 134800 176300
動負載容量 C₁₀₀ (N) 61900 74700 61900 74700 61900 74700
靜態橫向力矩容量 M₀Q (Nm) 3193 4175 3193 4175 3193 4175
靜態縱向力矩容量 M₀L (Nm) 2498 4199 2498 4199 2498 4199
動態橫向力矩容量 MQ (Nm) 1466 1769 1466 1769 1466 1769
動態縱向力矩容量 ML (Nm) 1147 1779 1147 1779 1147 1779
滑塊重量 (kg) 4.0 4.9 4.0 5.0 3.4 4.2

負載額定值說明

  • C₀ = 靜態負載額定值
  • C₁₀₀ = 動態負載額定值 (100km 行程壽命)
  • M₀Q = 橫向力矩 (Cross moment)
  • M₀L = 縱向力矩 (Longitudinal moment)

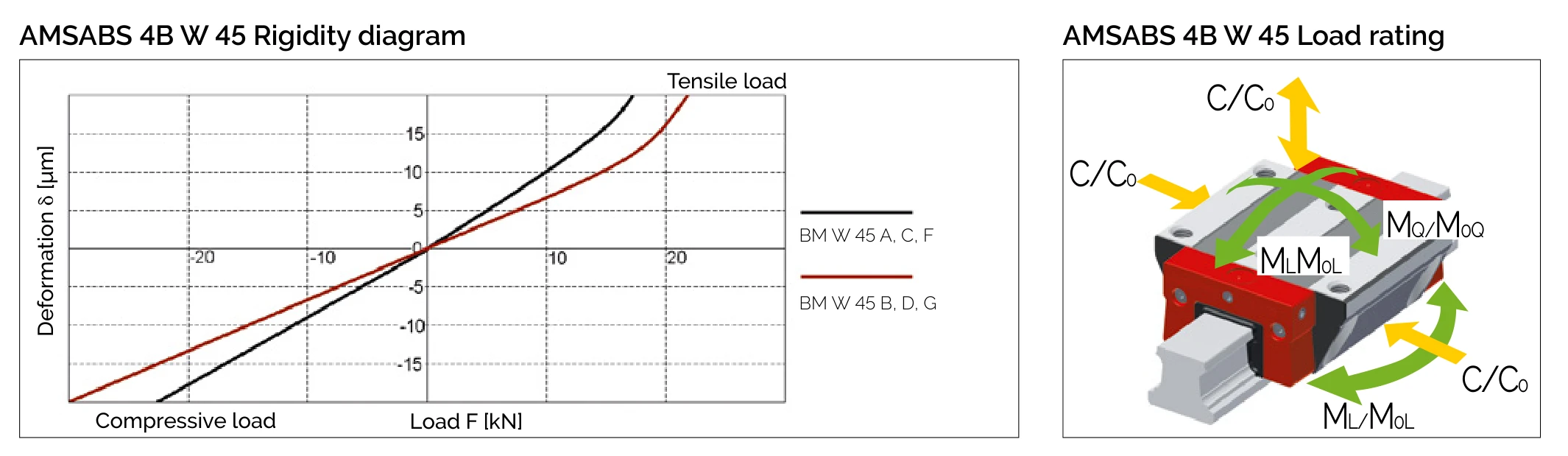

剛性圖與負載方向 AMSABS 4B W 45

剛性圖與負載方向 AMSABS 4B W 45

量測系統規格

量測原理 磁阻式絕對編碼（磁性硬質週期 N-S 刻度）
訊號週期 200 µm
精度等級 ± 5 µm / 1000 mm；± 2 µm / 40 mm
週期性誤差 ± 0.7 µm
解析度 max. 0.09765625 µm（TM1 組態 0.05 µm；TS2 組態 0.050 µm）
遲滯 < 0.5 µm
供電電壓 5 V ± 10% 或 24 V ± 10%（TS2 組態為 24 V，PELV EN 50178）
最大速度 3 m/s
工作溫度 0 °C ~ +70 °C
防護等級 IP68

資料來源：MONORAIL and AMS Product Catalogue §4.6 General technical data（p.39）。

可用選項

依型錄的 Available options 圖示條。

導軌與滑塊共通

精度等級

G0超高精度
G1極精密
G2精密
G3標準

塗層

CN無塗層
CH硬鉻鍍層

導軌

直線度

KC標準

基準側

R11下方基準，刻度在下
R12下方基準，刻度在上
R21上方基準，刻度在下
R22上方基準，刻度在上

滑塊

預壓等級

V0微預壓
V1低預壓
V2中預壓
V3高預壓

參考面

R1參考面在下（below or right）
R2參考面在上（top or left）

讀頭位置

P1右上
P3左下

潤滑接口

S10左中
S20右中
S11頂面左
S21頂面右
S12左側下方
S22右側下方
S13左側上方
S23右側上方
S32左側面（雙側獨立潤滑）
S42右側面（雙側獨立潤滑）
S49

出廠潤滑

LN油保護
LG脂保護
LV全脂填充

介面（讀頭出線）

TMHabsolute, 0.3 m
TRHabsolute, 3 m
TDCabsolute

組態（訊號協定）

TSS週期同步串列介面 (SSI)
TS1混合式：週期同步串列 + 類比 1 Vpp
TS2Siemens Drive CLiQ® 通訊協定
TF1FANUC 串列介面
TM1Mitsubishi 串列介面

訂購代碼範例

導軌訂購代碼

1x AMSABS 4B S 45-N-G2-KC-R12-5000-51-51-CN-TA1

  • AMSABS 4B S 45 = AMSABS 4B 導軌 Size 45
  • N = 標準型導軌
  • G2 = 精確（Accurate）
  • KC = 標準直線度
  • R12 = 下方基準，刻度在上
  • 5000 = 導軌長度 5000 mm
  • 51-51 = 首末孔位置各 51 mm
  • CN = 無塗層
  • TA1 = 絕對式編碼磁化

滑塊訂購代碼

AMSABS 4B W 45-A-G1-V1-S10-LV-TS1

  • AMSABS 4B W 45 = AMSABS 4B 滑塊 Size 45
  • A = 標準型滑塊
  • G1 = 高精度等級
  • V1 = 輕預壓 3%
  • S10 = 標準潤滑脂
  • LV = 線纜長度 0.5 m
  • TS1 = 混合式串列 + 類比 1 Vpp 組態
