其他尺寸和特性曲線可依需求提供
myonic 精密彈簧墊片為滾珠軸承提供軸向預壓與位置補償。以下為官方公開的完整 FS 系列規格與特性曲線；如需目錄外之尺寸或特性曲線，請聯繫 myonic 應用工程師。
FS 彈簧墊片規格表
材質：不鏽鋼（stainless steel）
型號規格對照表（Designation vs Dimensions）
| 型號 Designation | h+s (±0.05 mm) | s* (mm) | d3 (mm) | d4 (mm) | 適用軸承尺寸 Suitable for ball bearings with | |||
|---|---|---|---|---|---|---|---|---|
| 內徑 Inner diameter | 外徑 Outer diameter | |||||||
| mm | inch | mm | inch | |||||
| FS 1.5 × 3 | 0.40 | 0.08 | 1.60 | 2.90 | – | – | 3 | – |
| FS 2 × 3.5 | 0.45 | 0.08 | 2.15 | 3.10 | 2 | – | – | .1250 |
| FS 2.5 × 4 | 0.50 | 0.08 | 2.70 | 3.80 | 2.5 | – | 4 | .1562 |
| FS 3 × 4.5 | 0.50 | 0.10 | 3.20 | 4.30 | 3 | .1250 | – | – |
| FS 3.5 × 5 | 0.55 | 0.10 | 3.70 | 4.80 | – | – | 5 | – |
| FS 4 × 6 | 0.65 | 0.12 | 4.20 | 5.75 | 4 | .1562 | 6 | – |
| FS 4.5 × 6.35 | 0.60 | 0.12 | 4.80 | 6.10 | – | .1875 | – | .2500 |
| FS 5 × 7 | 0.65 | 0.12 | 5.20 | 6.75 | 5 | – | 7 | – |
| FS 6 × 8 | 0.70 | 0.15 | 6.20 | 7.80 | 6 | – | 8 | .3125 |
| FS 7 × 9 | 0.90 | 0.15 | 7.20 | 8.70 | 7 | – | 9 | – |
| FS 8 × 10 | 0.85 | 0.18 | 8.20 | 9.70 | 8 | .3125 | 10 | – |
| FS 9 × 11 | 1.15 | 0.18 | 9.20 | 10.70 | 9 | – | 11 | – |
| FS 10 × 12 | 1.05 | 0.20 | 10.20 | 11.70 | 10 | – | 12 | – |
| FS 11 × 13 | 1.30 | 0.20 | 11.20 | 12.70 | – | – | 13 | – |
| FS 12 × 14 | 1.30 | 0.22 | 12.20 | 13.70 | – | – | 14 | – |
| FS 13 × 15 | 1.30 | 0.22 | 13.20 | 14.70 | – | – | 15 | – |
| FS 14 × 16 | 1.55 | 0.25 | 14.20 | 15.65 | – | – | 16 | – |
| FS 15 × 17 | 1.55 | 0.25 | 15.20 | 16.65 | – | – | 17 | – |
| FS 16 × 19 | 2.15 | 0.30 | 16.20 | 18.55 | – | – | 19 | .7500 |
註：h+s 為壓縮後總高度（tolerance ±0.05 mm）；s* 為厚度（公差見下表）；d3 / d4 為墊片內/外徑（mm）。表中「適用軸承尺寸」為此彈簧墊片適合搭配之軸承內／外徑（mm 或 inch）。
厚度 s* 公差表
| 厚度 Thickness (mm) | 公差 Tolerance (mm) |
|---|---|
| < 0.2 | ± 0.01 |
| < 0.3 | ± 0.012 |
| < 0.4 | ± 0.015 |

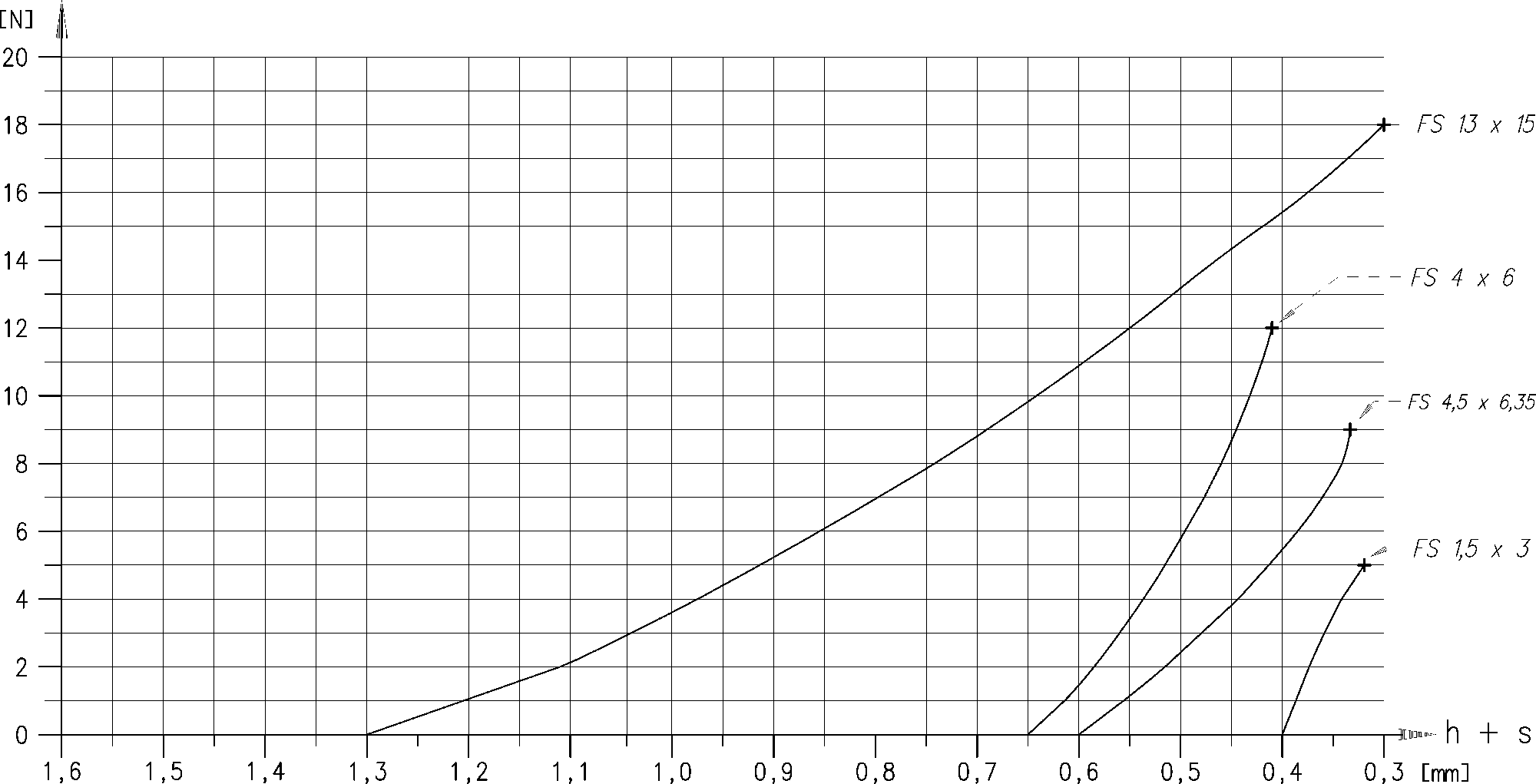

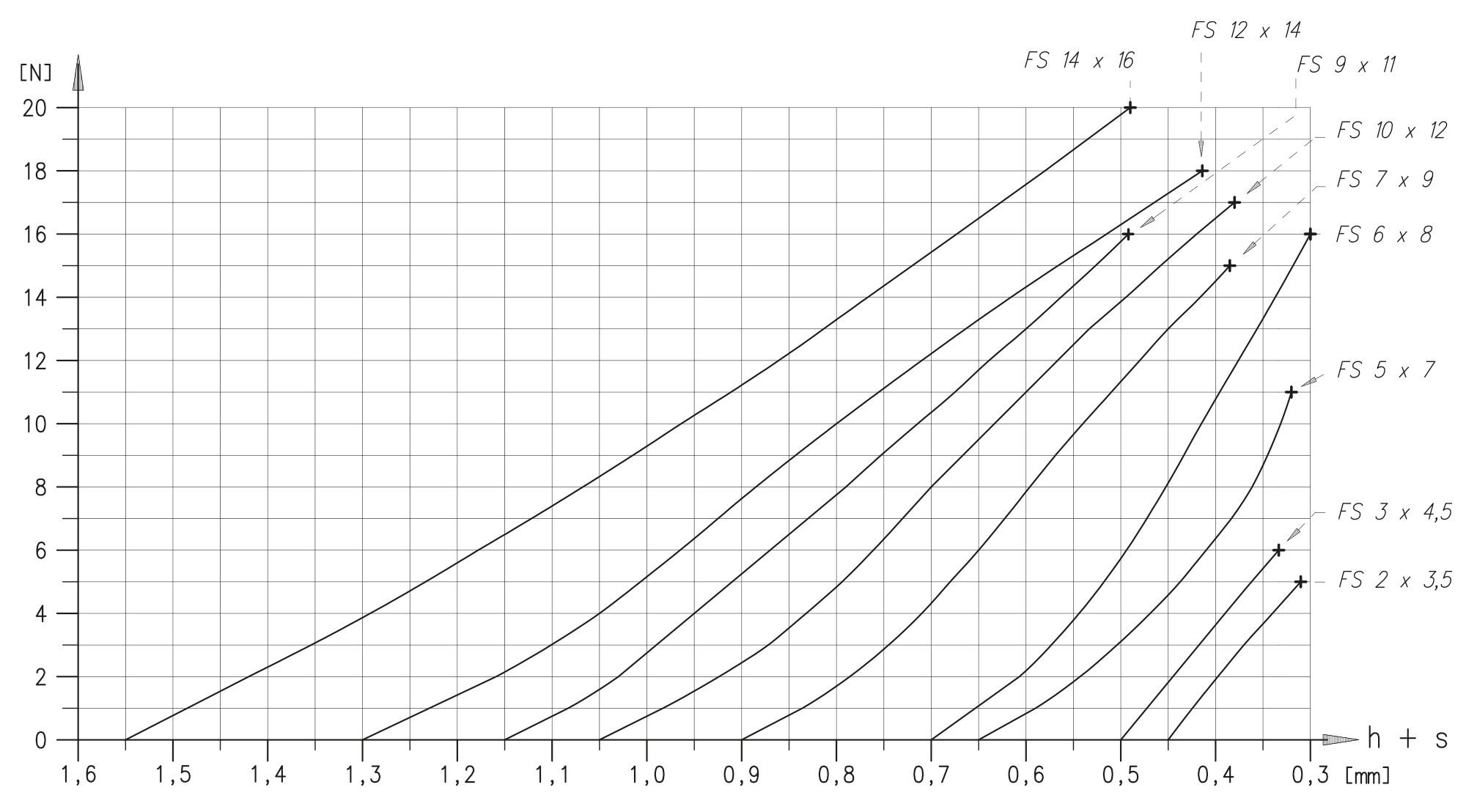

特性曲線
量測條件：h+s 在 F = 0 N 時以 0.36 N 的量測力測得。
特性曲線顯示未預設（non-preset）精密彈簧墊片的實驗量測平均值。
特性曲線圖表 1
特性曲線圖表 2
特性曲線圖表 3
如需其他尺寸或對應之特性曲線，請聯繫 myonic 應用工程師。
