密封

1.8.1 密封的功能

SCHNEEBERGER MONORAIL 導軌上的密封件可保護滑座和滾動元件免受外來物侵入， 例如灰塵、切屑和冷卻液。

為確保導軌密封件的最佳功能，以下幾個因素至關重要：

• 刮片器的完整配置和正確安裝
• 為密封唇供應潤滑劑，防止黏滑效應、密封唇翻轉和磨損
• 使用盡可能光滑、無突出邊緣的刮拭面（例如採用磨削表面、使用從下方固定的導軌、或使用 MAC 蓋板條）

1.8.2 密封類型

橫向刮片器

橫向刮片器在運動方向的前端密封滑座。刮片器位於滑座的兩端，採雙唇設計。 穩固的密封唇朝向滑座外側，用於刮除切屑與乾涸的污垢； 另一片薄型、摩擦優化的密封唇朝向內側，用於最大程度減少潤滑劑的排出。

橫向刮片器設計為接觸式密封。這意味著可靠運行需要法向力 F_N， 這會產生摩擦力 F_R。

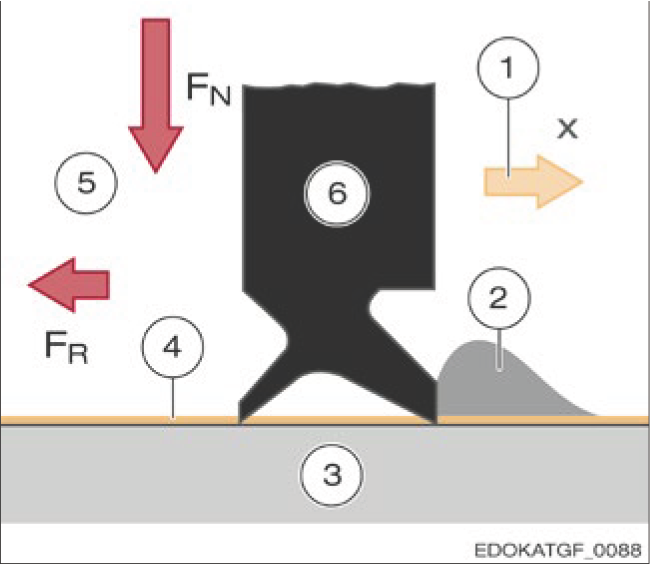

Function of the transverse scraper (cross-section) in the direction of motion (yellow arrow x). F_N = Normal force, F_R = Friction force

橫向刮片器的功能（截面圖）在運動方向（黃色箭頭 x）。F_N = 法向力，F_R = 摩擦力

縱向刮片器

縱向刮片器是沿運動方向排列的密封件，用於密封滾動元件循環通道。

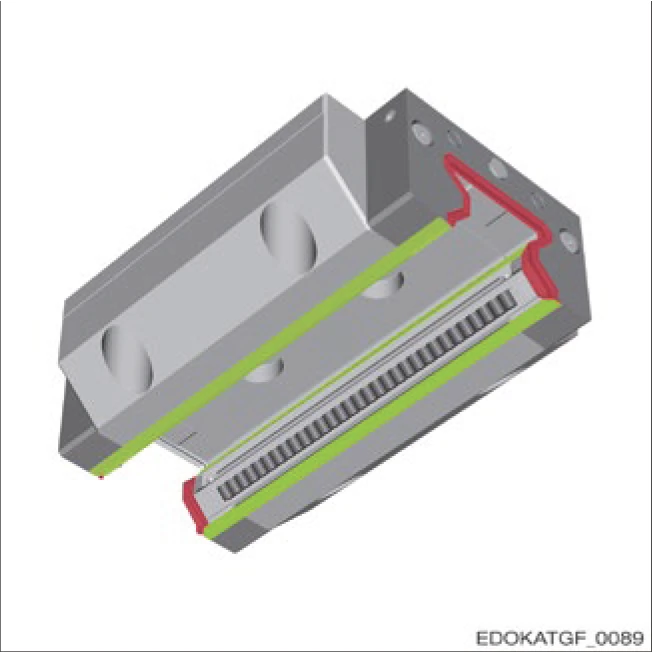

Longitudinal scrapers (green) and transverse scrapers (red) on the carriage

滑座上的縱向刮片器（綠色）和橫向刮片器（紅色）

平穩運行橫向刮片器

平穩運行橫向刮片器用於減少在污染物積累較少的應用中的推力。 這種設計優化了摩擦特性，同時保持基本的密封功能。

附加橫向刮片器

在特殊工作條件下，如嚴重的污染物積累、切屑衝擊或冷卻液影響， 可以安裝額外的密封裝置。

1.8.3 不同密封的摩擦力

對於接觸式密封，摩擦力 F_R 與密封效率之間存在直接關係。 良好的密封效率通常意味著較高的摩擦力。

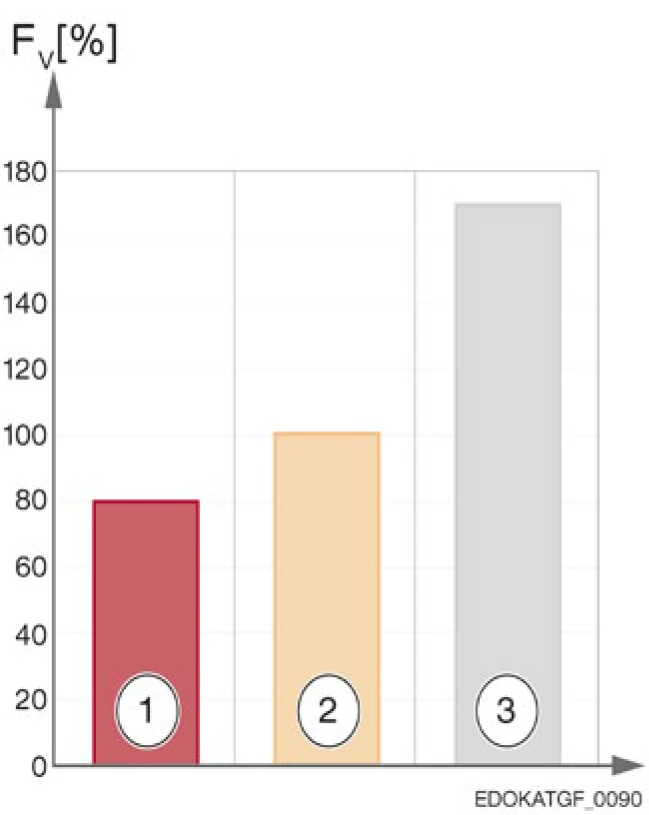

Comparison of driving force F_V (%) for different scraper variants on ball guideway BM 35 example

以滾珠導軌 BM 35 為例的推力比較，不同刮片器變體的推力 F_V (%)
