MKS 系列

氣動箝制器（常閉 NC，彈簧儲能）｜適用 Schneeberger MONORAIL BM、AMSA 3B、AMSA 3L、AMSABS 3B、AMSD 3B、MONORAIL MR

型號一覽

型號 適用導軌尺寸 狀態 保持力 (N) 工作壓力 (bar) 重量 (kg)
MKS1503BM MONORAIL BM 15 NC 400 5.5 ～ 6.5 0.25
MKS1503BM-LP MONORAIL BM 15 NC 300 4 ～ 6.5 0.25
MKS2003BM MONORAIL BM 20 NC 600 5.5 ～ 6.5 0.37
MKS2003BM-LP MONORAIL BM 20 NC 500 4 ～ 6.5 0.37
MKS2501A AMSA 3B 25、AMSA 3L 25、AMSABS 3B 25、AMSD 3B 25 NC 750 5.5 ～ 6.5 0.4
MKS2501A-LP AMSA 3B 25、AMSA 3L 25、AMSABS 3B 25、AMSD 3B 25 NC 650 4 ～ 6.5 0.4
MKS2503B MONORAIL BM 25 NC 750 5.5 ～ 6.5 0.53
MKS2503B-LP MONORAIL BM 25 NC 550 4 ～ 6.5 0.53
MKS2503MR MONORAIL MR 25 NC 750 5.5 ～ 6.5 0.47
MKS2503MR-LP MONORAIL MR 25 NC 550 4 ～ 6.5 0.47
MKS3003BM MONORAIL BM 30 NC 1,050 5.5 ～ 6.5 0.79
MKS3003BM-LP MONORAIL BM 30 NC 850 4 ～ 6.5 0.79
MKS3003MR AMSA 3B 30、AMSABS 3B 30、AMSD 3B 30、MONORAIL MR 30 NC 1,050 5.5 ～ 6.5 0.65
MKS3003MR-LP AMSA 3B 30、AMSABS 3B 30、AMSD 3B 30、MONORAIL MR 30 NC 850 4 ～ 6.5 0.85
MKS3501A AMSA 3B 35、AMSA 3L 35、AMSABS 3B 35、AMSD 3B 35 NC 1,250 5.5 ～ 6.5 0.8
MKS3501A-LP AMSA 3B 35、AMSA 3L 35、AMSABS 3B 35、AMSD 3B 35 NC 1,100 4 ～ 6.5 0.79
MKS3503BM MONORAIL BM 35 NC 1,250 5.5 ～ 6.5 0.98
MKS3503BM-LP MONORAIL BM 35 NC 1,100 4 ～ 6.5 0.98
MKS3503MR MONORAIL MR 35 NC 1,250 5.5 ～ 6.5 0.98
MKS3503MR-LP MONORAIL MR 35 NC 1,100 4 ～ 6.5 0.98
MKS4501A AMSA 3B 45、AMSA 3L 45、AMSABS 3B 45、AMSD 3B 45 NC 1,450 5.5 ～ 6.5 1.5
MKS4501A-LP AMSA 3B 45、AMSA 3L 45、AMSABS 3B 45、AMSD 3B 45 NC 1,350 4 ～ 6.5 1.5
MKS4503BM MONORAIL BM 45 NC 1,450 5.5 ～ 6.5 1.8
MKS4503BM-LP MONORAIL BM 45 NC 1,350 — 1.8
MKS4503MR MONORAIL MR 45 NC 1,450 5.5 ～ 6.5 1.8
MKS4503MR-LP MONORAIL MR 45 NC 1,350 4 ～ 6.5 1.8
MKS5501A AMSA 3B 55、AMSA 3L 55、AMSABS 3B 55、AMSD 3B 55 NC 1,450 5.5 ～ 6.5 1.8
MKS5501A-LP AMSA 3B 55、AMSA 3L 55、AMSABS 3B 55、AMSD 3B 55 NC 1,350 4 ～ 6.5 1.8
MKS5503MR MONORAIL MR 55 NC 1,450 5.5 ～ 6.5 2.3
MKS5503MR-LP MONORAIL MR 55 NC 1,350 4 ～ 6.5 2.3
MKS6503MR MONORAIL MR 65 NC 1,450 5.5 ～ 6.5 2.8
MKS6503MR-LP MONORAIL MR 65 NC 1,350 4 ～ 6.5 2.7

依導軌尺寸與滑塊查詢可用型號，請見MONORAIL BM 相容查詢、AMSA 3B 相容查詢、AMSA 3L 相容查詢、AMSABS 3B 相容查詢、AMSD 3B 相容查詢、MONORAIL MR 相容查詢。

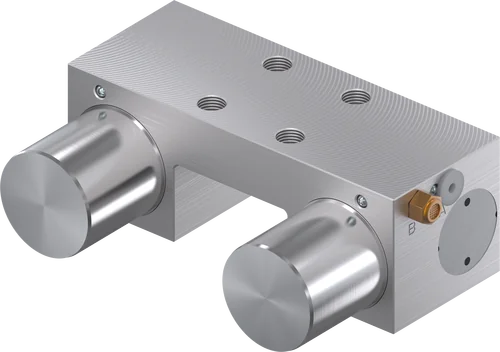

Zimmer MKS 系列箝制器

系列特色

  • 產品線齊全 - 適用於所有常見的線性滑軌
  • 通壓開啟（NC） - 以彈簧儲能夾緊
  • 高耐用性 - 500 萬次靜態夾緊循環
  • 更高保持力 - 透過 PLUS 接頭供氣
  • 安全元件 - 能源中斷時仍安全夾緊

結構說明

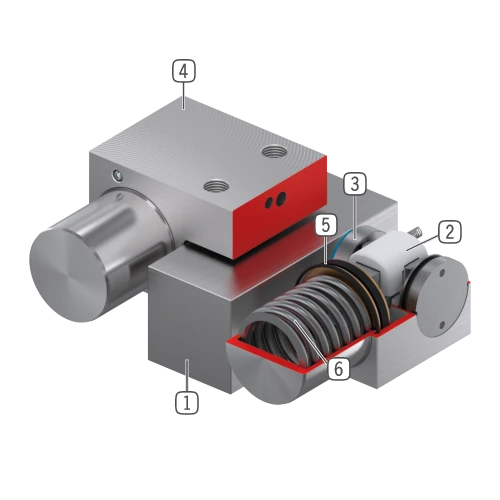

MKS 系列剖面圖
各部位說明：
  • 1：線性滑軌，適用於所有常見的線性滑軌
  • 2：楔形傳動機構，在活塞與夾爪之間傳遞力量
  • 3：夾爪，壓緊於滑軌的自由面
  • 4：本體
  • 5：氣動活塞，活塞沿縱向推動楔形傳動機構
  • 6：彈簧儲能，使夾緊單元在無壓力時閉合
