規格與公差
| 齒條類型 | 壓力角 α=20° 研磨 |
|---|---|
| 品質等級 | Q6（符合 DIN 3962, 3963, 3967） |
| 外表面 | 四面研磨 |
| 材料 | X90CrMoV18（不鏽鋼） |
| 節距類型 | 公制節距（Metric pitch） |
| 單一節距誤差 fp（模數 ≤ 3） | 0.006 mm |
| 單一節距誤差 fp（模數 > 3） | 0.008 mm |
| 1000 mm 長度的累積節距誤差 | 0.035 mm |

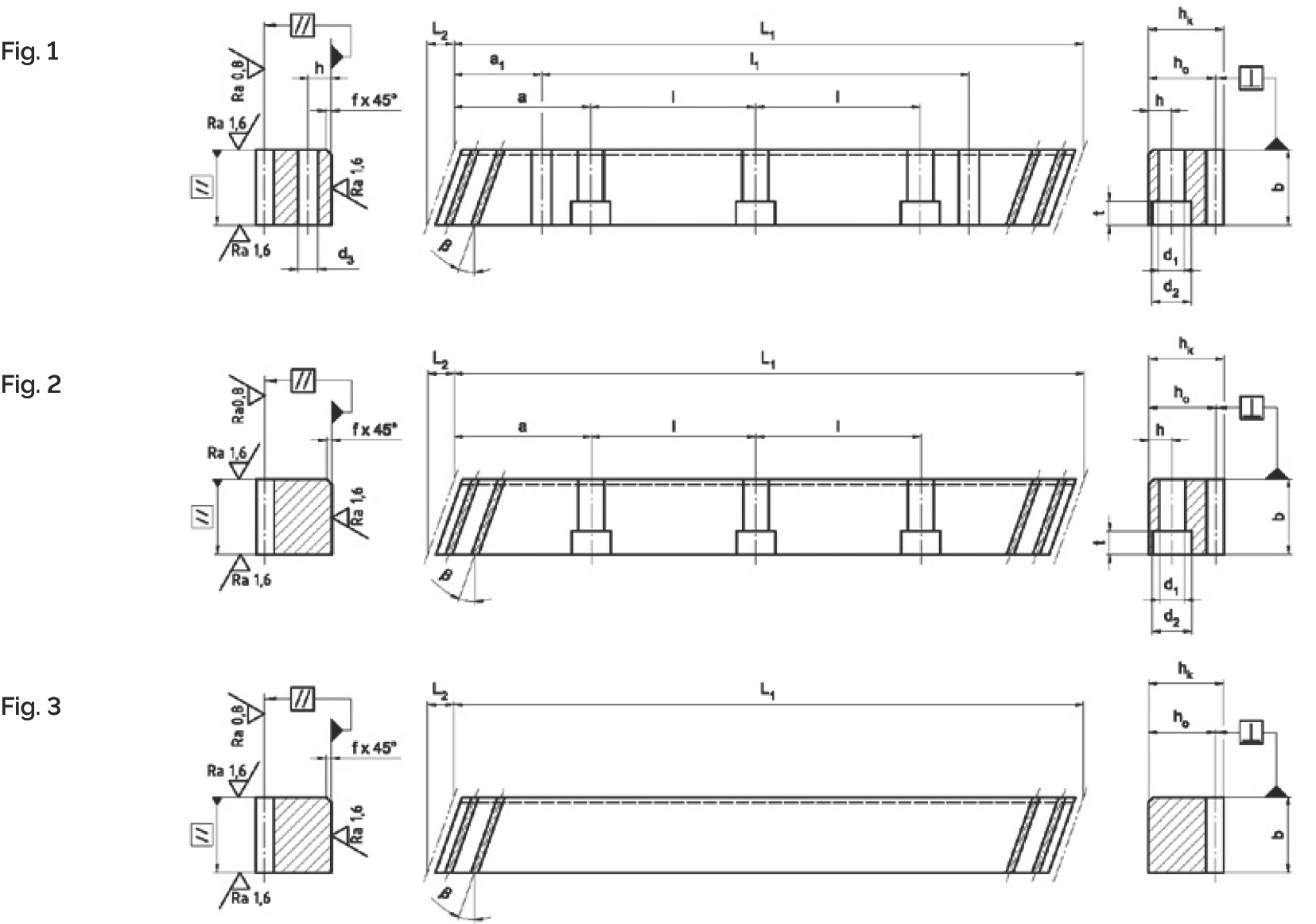

圖示
標準尺寸表
| 型號 | m | ps (mm) | L1 (mm) | z | b (mm) | hk (mm) | ho (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| ZST M2 - 24x24x1000 -S | 2 | 6.67 | 1000.0 | 150 | 24 | 24 | 22 | 4.1 |
| MST M2 - 24x24x200 -SL | 2 | 6.67 | 200.0 | 30 | 24 | 24 | 22 | 0.8 |
| ZST M3 - 29x29x1000 -S | 3 | 10.00 | 1000.0 | 100 | 29 | 29 | 26 | 5.9 |
| MST M3 - 29x29x200 -SL | 3 | 10.00 | 200.0 | 20 | 29 | 29 | 26 | 1.2 |
| ZST M4 - 39x39x1000 -S | 4 | 13.33 | 1000.0 | 75 | 39 | 39 | 35 | 10.7 |
| MST M4 - 39x39x200 -SL | 4 | 13.33 | 200.0 | 15 | 39 | 39 | 35 | 2.2 |
| ZST M5 - 49x39x1000 -S | 5 | 16.67 | 1000.0 | 60 | 49 | 39 | 34 | 13.0 |
| MST M5 - 49x39x200 -SL | 5 | 16.67 | 200.0 | 12 | 49 | 39 | 34 | 2.7 |
符號說明
符號與代碼
- m 模數
- ps 橫向節距 (ps=m×π/cos β)
- L1 齒條總長度 (mm)
- z 齒數
- b 齒條寬度 (mm)
- hk 齒條高度 (mm)
- ho 齒頂高 (mm)
- ZST 標準齒條（帶固定孔）
- MST 短齒條（無固定孔）
- -S 斜齒
- -SL 短齒條斜齒
