導軌型式 AMSABS 3L S 35
| AMSABS 3L S 35-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀頭可順暢通過接合點。

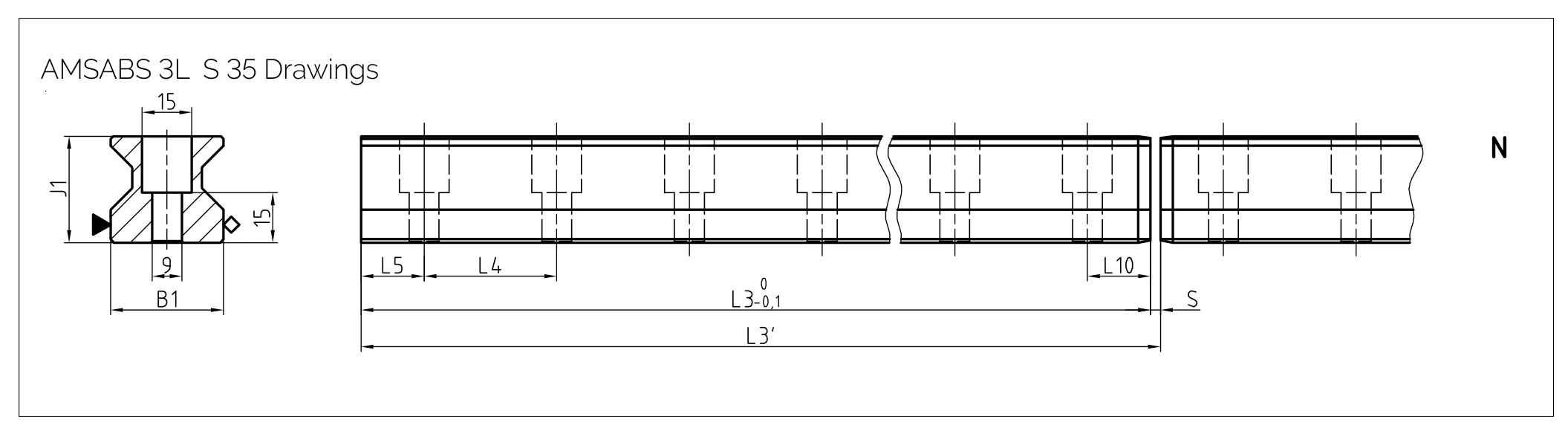

導軌規格 AMSABS 3L S 35
| 參數 | AMSABS 3L S 35-N |
| 軌道寬度 B1 (mm) | 34 |
| 軌道高度 J1 (mm) | 31.95 |
| 最大單件長度 L3 (mm) | 2 999.5 |
| 系統總長度 L3' (mm) | 3 000 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 40 |
| 首/末孔位置 L5/L10 (mm) | 19.75 |
| 軌道單位重量 (kg/m) | 6.5 |
滑塊型式 AMSABS 3L W 35
| W 35-A | W 35-B | W 35-C | W 35-D |
 |  |  |  |
標準型
高負載 | 標準加長型
高負載 | 高扁型
高負載 | 高扁加長型
高負載 |
| W 35-E | W 35-F | W 35-G |
 |  |  |
高扁側向鎖固
高負載 | 扁型
中等負載 | 扁加長型
中等負載 |

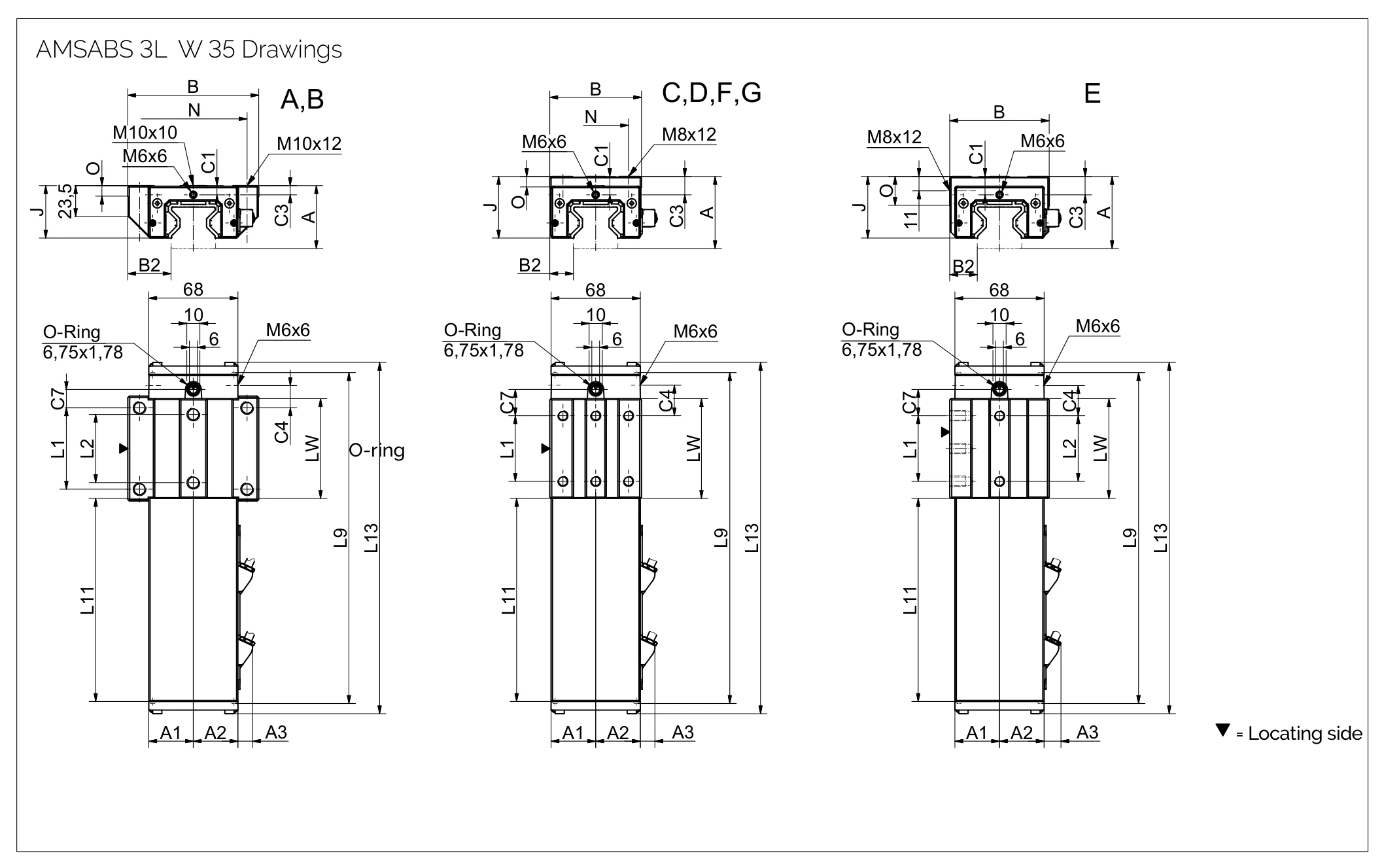

滑塊規格 AMSABS 3L W 35
| 參數 | AMSABS 3L W 35-A | AMSABS 3L W 35-B | AMSABS 3L W 35-C | AMSABS 3L W 35-D | AMSABS 3L W 35-E | AMSABS 3L W 35-F | AMSABS 3L W 35-G |
| 系統高度 A (mm) | 48 | 48 | 55 | 55 | 55 | 48 | 48 |
| 對側外殼半寬 A1 (mm) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| 讀頭側外殼半寬 A2 (mm) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| 讀頭突出量 A3 (mm) | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 | 11.5 |
| 滑塊寬度 B (mm) | 100 | 100 | 70 | 70 | 76 | 70 | 70 |
| 定位面間距 B2 (mm) | 33 | 33 | 18 | 18 | 21 | 18 | 18 |
| 前端中央潤滑孔位置 C1 (mm) | 7 | 7 | 7 | 7 | 13.5/14 | 6.5/7 | 6.5/7 |
| 側面潤滑孔位置 C3 (mm) | 7 | 7 | 14 | 14 | 14 | 7 | 7 |
| 側面潤滑孔位置（第二處） C4 (mm) | 17 | 30.5 | 23 | 25.5 | 23 | 23 | 25.5 |
| 頂面潤滑孔位置 C7 (mm) | 14 | 27.5 | 20 | 22.5 | 20 | 20 | 22.5 |
| 滑塊高度 J (mm) | 40 | 40 | 47 | 47 | 47 | 40 | 40 |
| 外側固定孔間距 L1 (mm) | 62 | 62 | 50 | 72 | 50 | 50 | 72 |
| 內側固定孔間距 L2 (mm) | 52 | 52 | — | — | 50 | — | — |
| 含外殼滑塊長度 L9 (mm) | 252.5 | 279.5 | 252.5 | 279.5 | 252.5 | 252.5 | 279.5 |
| 外殼長度 L11 (mm) | 156.5 | 156.5 | 156.5 | 156.5 | 156.5 | 156.5 | 156.5 |
| 量測滑塊總長 L13 (mm) | 269 | 296 | 269 | 296 | 269 | 269 | 296 |
| 滑塊本體內側長度 Lw (mm) | 76 | 103 | 76 | 103 | 76 | 76 | 103 |
| 側向固定孔間距 N (mm) | 82 | 82 | 50 | 50 | — | 50 | 50 |
| 參考面高度 O (mm) | 8 | 8 | 8 | 8 | 22 | 8 | 8 |
負載額定值
| 參數 | AMSABS 3L W 35-A | AMSABS 3L W 35-B | AMSABS 3L W 35-C | AMSABS 3L W 35-D | AMSABS 3L W 35-E | AMSABS 3L W 35-F | AMSABS 3L W 35-G |
| 靜負載容量 C₀ (N) | 93400 | 128500 | 93400 | 128500 | 93400 | 93400 | 128500 |
| 動負載容量 C₁₀₀ (N) | 52000 | 71500 | 52000 | 71500 | 52000 | 52000 | 71500 |
| 靜態橫向力矩容量 M₀Q (Nm) | 2008 | 2762 | 2008 | 2762 | 2008 | 2008 | 2762 |
| 靜態縱向力矩容量 M₀L (Nm) | 1189 | 2214 | 1189 | 2214 | 1189 | 1189 | 2214 |
| 動態橫向力矩容量 MQ (Nm) | 1118 | 1537 | 1118 | 1537 | 1118 | 1118 | 1537 |
| 動態縱向力矩容量 ML (Nm) | 662 | 1232 | 662 | 1232 | 662 | 662 | 1232 |
| 滑塊重量 (kg) | 2.3 | 3.0 | 2.3 | 2.8 | 2.6 | 2.0 | 2.8 |
* 此值與原廠型錄（p.201）印製值不同。型錄該格分別為
9344（C₀）與 71500（M₀Q），研判為原廠排版誤植——
前者較同列其餘型式少一個 0，後者與同欄 C₁₀₀ 的值相同。本頁依同組型式
的規格關係（E 對應 A、G 對應 B）更正為 93400 與 2762。
訂購前建議向原廠複核。

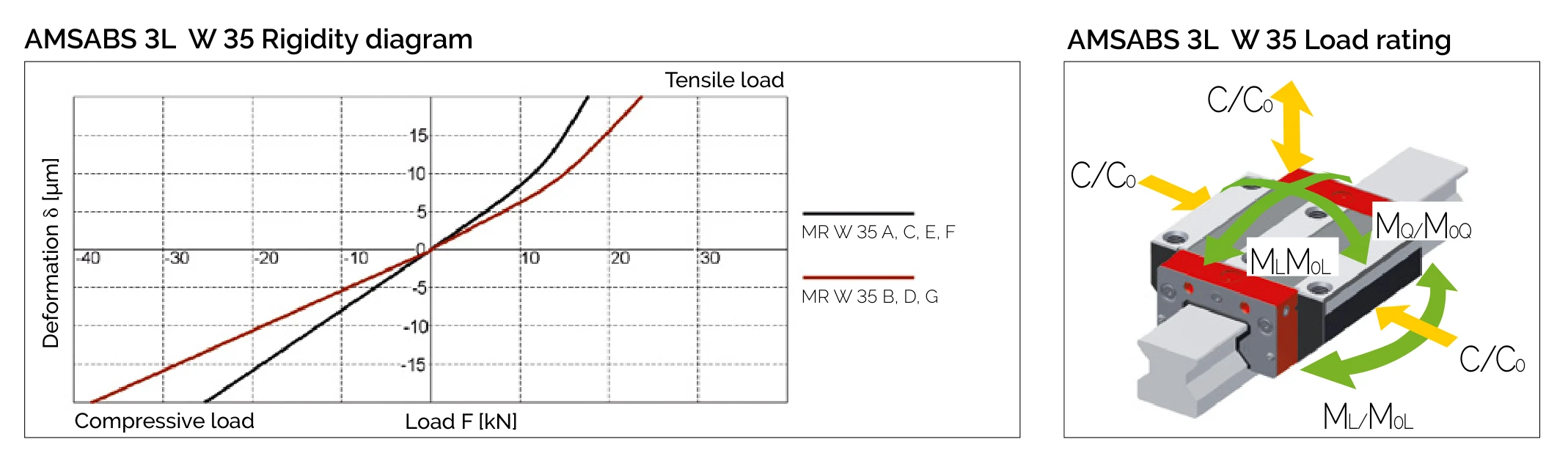

剛性圖與負載方向 AMSABS 3L W 35
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 35-N-G1-KC-R11-3000-CN-P0
- AMSABS 3L S 35 = AMSABS 3L 導軌 Size 35
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 3000 = 導軌長度 3000mm
滑塊訂購代碼
AMSABS 3L W 35-B-P1-G1-V3-R2-CN-S12-LN-TSH-TS3
- AMSABS 3L W 35 = AMSABS 3L 滑塊 Size 35
- B = 標準加長型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V3 = 高預壓
- TSH = SSI 介面
