容許壓縮軸向負載 Fperm
Permissible Compressive Axial Load
*) 方向穩定安裝

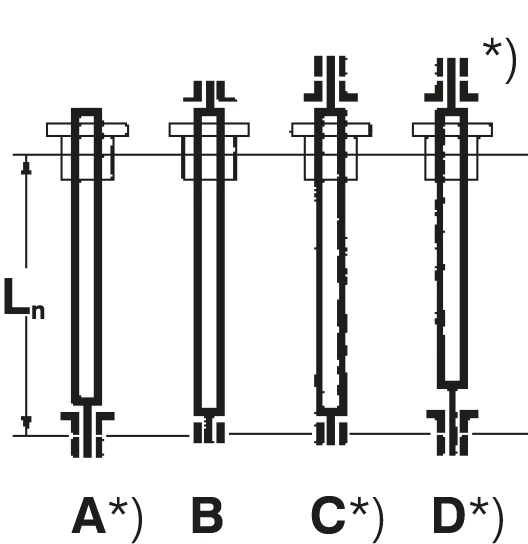

軸承配置類型

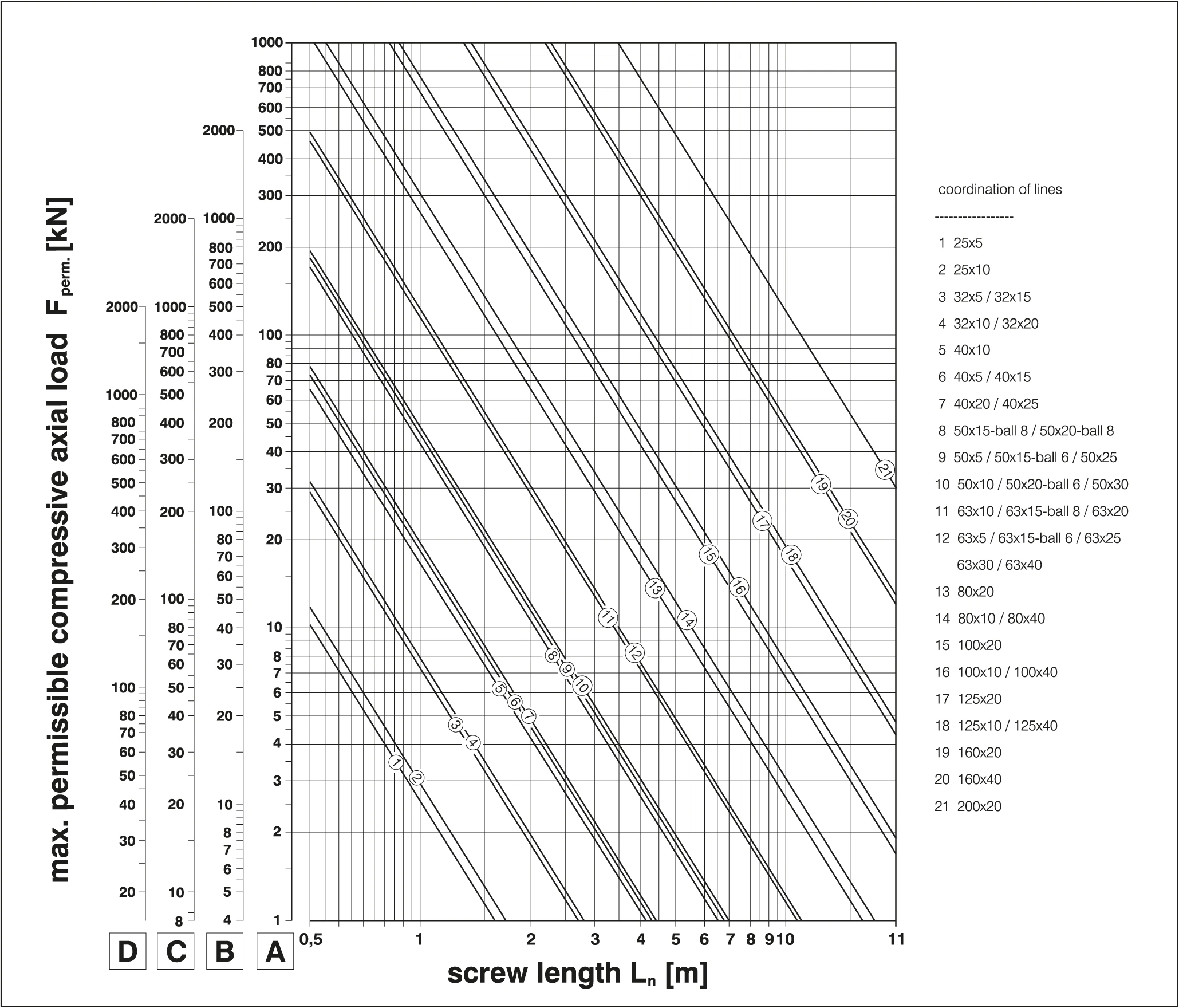

容許軸向負載可從圖表中根據螺桿軸承配置、標稱直徑 d0 × 導程 P 和螺桿長度 Ln 來確定。
關於壓縮軸向負載 Fk，圖表包含三倍安全係數（ν = 3）。
Fperm. = Fkν ≦ C0am
靜態負載額定值 C0am 是在靜止條件下，造成 10-4 × 滾珠直徑塑性變形的負載極限。
C0am 請參閱數據表
提高容許壓縮軸向負載的方法
Steps for Increasing the Permissible Compressive Axial Load
採用軸承配置 D
雙端固定配置提供最高的軸向負載能力
施加拉伸負載
在配置 A 或 C 情況下，對螺桿施加拉伸負載
增加標稱直徑
更大的直徑可承受更高的壓縮負載
減輕壓縮負載
透過液壓或配重方式分擔負載
軸承配置參考表
Bearing Arrangement Reference
| 配置 | 說明 | 英文 | kL | 方向穩定安裝 |
|---|---|---|---|---|
| A | 單端固定－自由端 | Fixed–Free | kL = 1.68 | 是 |
| B | 雙端支撐 | Supported–Supported | kL = 4.68 | 否 |
| C | 單端固定－支撐端 | Fixed–Supported | kL = 7.31 | 是 |
| D | 雙端固定 | Fixed–Fixed | kL = 10.60 | 是 |
