第 4.15 章：特殊規格

4.15.1 塗層 (Coatings)

SCHNEEBERGER 為 MONORAIL MR、BM 與 AMS 產品提供多種具防腐蝕性的表面塗層。個別產品的供應狀況請洽詢 SCHNEEBERGER。

塗層選項

圖示	代碼	說明
	CN	無塗層（No CN coating）
	CH	CH 塗層
	CL	CL 塗層，依需求供應（on request）

CH 塗層

CH 塗層是電鍍硬鉻薄膜。由於採用特殊加工技術，形成附著力極佳、滑動性良好的微珠狀結構。純鉻層與基材形成分子鍵結，硬度高、耐磨損、防腐蝕特性優異。製程溫度低於 70 °C，基材不會發生組織變化。霧面灰色鉻層因其珠粒狀表面結構，能部分儲存潤滑劑，因此在混合摩擦行為上優於未塗層產品。此塗層不含六價鉻，並取得食品工業使用許可，可滿足對耐腐蝕與耐磨的嚴格要求。

• 表面硬度高（1200–1400 HV）
• 耐腐蝕性高
• 塗層厚度 2–5 μm
• 混合摩擦時具備緊急運轉特性
• 不影響負載能力
• 對摩擦值影響小
• 邊緣加工
• 固定孔／背割處不塗層
• 顏色：霧面淺灰

CL 塗層

CL 塗層同樣是電鍍硬鉻薄膜，表面也具細珠狀結構、附著力極佳且滑動性非常好。珠狀結構在額外製程中被混合氧化層覆蓋、孔隙受到填補。這種強化鉻層具有更高的耐磨性、極高的耐腐蝕性與極低的摩擦值。因製程溫度低，塗層基材不會產生硬度損失或變形。黑色光澤鉻層除了外觀細緻之外，在潤滑不足時更具優勢，因此運轉性能明顯高於 CH 塗層。此塗層不含六價鉻。

• 表面硬度高（1200–1400 HV）
• 耐腐蝕性高
• 塗層厚度 4–6 μm
• 混合摩擦時具備緊急運轉特性
• 不影響負載能力
• 對摩擦值影響小
• 邊緣加工
• 固定孔／背割處不塗層
• 顏色：黑色光澤

塗層型式一覽

4.15.2 不鏽鋼型號 MONORAIL BM WR / SR

SCHNEEBERGER MONORAIL BM WR/SR 專為標準塗層已達極限的需求而開發：製程中不允許粒子逸出，或產品性能會受腐蝕影響的場合。

• 食品工業機械
• 醫療技術
• 無塵室或真空應用
• 化學製程
• 戶外應用

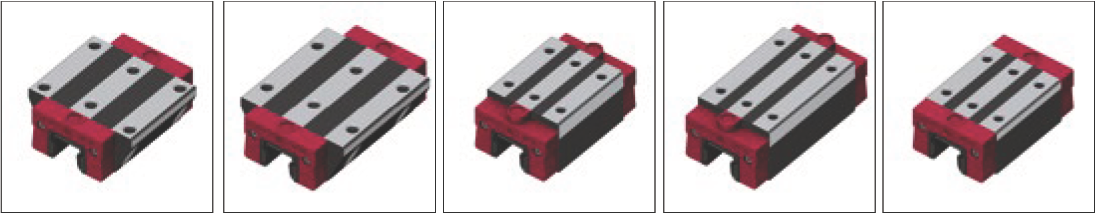

BM WR 滑塊結構

SCHNEEBERGER MONORAIL BM WR 滑塊的本體採用含鉻的沃斯田鐵不鏽鋼；滾珠僅使用硬化不鏽鋼。端板與配件以不鏽鋼螺絲固定。

BM SR 導軌結構

導軌以高鉻不鏽鋼製成，並以硬化製程處理至 Rockwell C 56–58，滾道與導軌整個表面皆為硬質。若要組成較長的軸，可供應具特製對接接頭的 BM SR 導軌。導軌最大長度的製程優化目前仍在進行中。

與標準產品的限制差異

• 導軌出廠不含防腐蝕保護。
• BM WR 產品僅提供 S99 潤滑選項——搭配不鏽鋼油嘴組裝會拉長交期。
• 潤滑接口的螺孔以不鏽鋼止付螺絲封閉。
• 不供應高於 V3 的預壓等級。
• G0 精度等級僅依需求供應。
• 負載能力低於標準產品。

特性

外部尺寸與對應的 BM 產品完全相同，額外刮片、金屬刮片、潤滑板等配件元件同樣可以使用。

所有元件均使用不鏽鋼固定螺絲；導軌固定孔提供塑膠塞封閉。

單支導軌最大長度為 3000 mm，導軌對接面可加工。產品型號的訂購說明請參閱 SCHNEEBERGER MONORAIL 與 AMS 產品型錄。

出廠狀態

導軌表面出廠時不含防腐蝕保護；滑塊出廠時已加注潤滑劑，以確保安裝可靠。上述尺寸與型號變化型可使用產品型錄中的配件產品範圍（額外刮片、金屬刮片、潤滑板）。
