MK 系列

氣動箝制器（常開 NO）｜適用 Schneeberger MONORAIL BM、AMSA 3B、AMSA 3L、AMSABS 3B、AMSD 3B、MONORAIL MR

型號一覽

型號 適用導軌尺寸 狀態 保持力 (N) 工作壓力 (bar) 重量 (kg)
MK1503BM MONORAIL BM 15 NO 650 2 ～ 6.5 0.22
MK2003BM MONORAIL BM 20 NO 1,000 2 ～ 6.5 0.33
MK2501A AMSA 3B 25、AMSA 3L 25、AMSABS 3B 25、AMSD 3B 25 NO 1,200 2 ～ 6.5 0.34
MK2503B MONORAIL BM 25 NO 1,200 2 ～ 6.5 0.48
MK2503MR MONORAIL MR 25 NO 1,200 2 ～ 6.5 0.41
MK3003BM MONORAIL BM 30 NO 1,750 2 ～ 6.5 0.79
MK3003MR AMSA 3B 30、AMSABS 3B 30、AMSD 3B 30、MONORAIL MR 30 NO 1,750 2 ～ 6.5 0.59
MK3501A AMSA 3B 35、AMSA 3L 35、AMSABS 3B 35、AMSD 3B 35 NO 2,000 2 ～ 6.5 0.69
MK3503BM MONORAIL BM 35 NO 2,000 2 ～ 6.5 0.88
MK3503MR MONORAIL MR 35 NO 2,000 2 ～ 6.5 0.87
MK4501A AMSA 3B 45、AMSA 3L 45、AMSABS 3B 45、AMSD 3B 45 NO 2,250 2 ～ 6.5 1.3
MK4503BM MONORAIL BM 45 NO 2,250 2 ～ 6.5 1.6
MK4503MR MONORAIL MR 45 NO 2,250 2 ～ 6.5 1.6
MK5501A AMSA 3B 55、AMSA 3L 55、AMSABS 3B 55、AMSD 3B 55 NO 2,250 2 ～ 6.5 1.6
MK5503MR MONORAIL MR 55 NO 2,250 2 ～ 6.5 1.9
MK6503MR MONORAIL MR 65 NO 2,250 2 ～ 6.5 2.6

依導軌尺寸與滑塊查詢可用型號，請見MONORAIL BM 相容查詢、AMSA 3B 相容查詢、AMSA 3L 相容查詢、AMSABS 3B 相容查詢、AMSD 3B 相容查詢、MONORAIL MR 相容查詢。

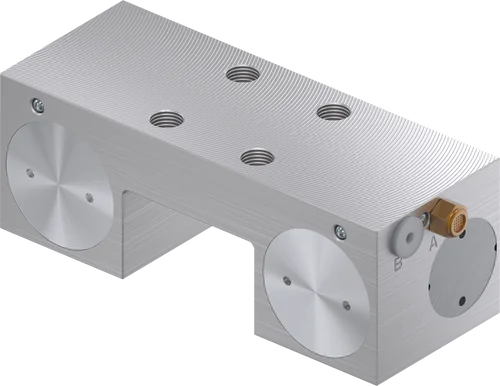

Zimmer MK 系列箝制器

系列特色

  • 產品線齊全 - 適用於所有常見的線性滑軌
  • 通壓夾緊（NO） - 施加壓力時夾緊
  • 高耐用性 - 500 萬次靜態夾緊循環

結構說明

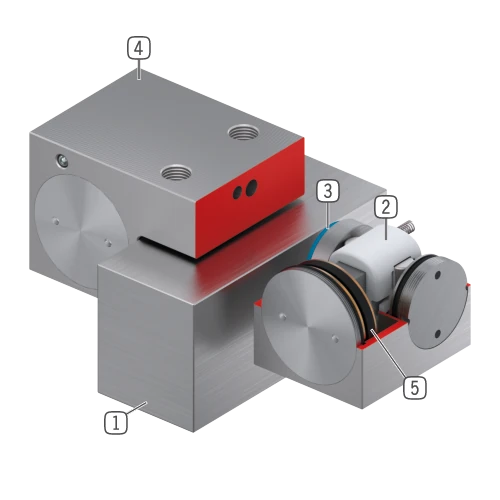

MK 系列剖面圖
各部位說明：
  • 1：線性滑軌，適用於所有常見的線性滑軌
  • 2：楔形傳動機構，在活塞與夾爪之間傳遞力量
  • 3：夾爪，壓緊於滑軌的自由面
  • 4：本體
  • 5：氣動活塞，活塞沿縱向推動楔形傳動機構
