保持架的任務是使軸承內的滾珠沿節圓保持彼此間隔。myonic 為此開發了多種不同結構與材料的保持架設計，以針對不同應用取得最佳解。
保持架選型的考量因素
依 myonic 官方 Ball cages 頁面，選擇最合適的保持架須考慮下列九項：
| # | 考量因素 |
|---|---|
| 1 | 啟動及運轉摩擦力矩 |
| 2 | 轉速 |
| 3 | 加速與減速 |
| 4 | 運轉溫度 |
| 5 | 潤滑劑種類與用量 |
| 6 | 使用環境條件（真空、化學品等） |
| 7 | 噪音排放要求 |
| 8 | 外部振動 |
| 9 | 自潤滑 |
沒有任何一款保持架能滿足所有可能的需求；實際選型建議洽 myonic 應用工程師。
金屬保持架
標準型 480
標準金屬保持架採用兩片式緊密壓接鋼帶製成，是大多數微型徑向滾珠軸承的標準配置。
標準鋼帶保持架 (型號 480)
| 特性 | 規格 |
|---|---|
| 材質 | 鋼帶（steel ribbon） |
| 製造工藝 | 精密衝壓成型 |
| 最高速度 (n·Dm) | ≤ 400,000 |
| 摩擦特性 | 標準 |
| 應用場景 | 標準工業應用 |

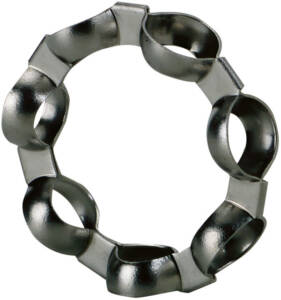

低摩擦型 48
鬆散壓接的兩片式鋼帶保持架，適用於低啟動扭矩應用。
低摩擦鋼帶保持架 (型號 48)
相比標準型 480 的改進：
- 低啟動摩擦力矩、防止 sticking
- 「48」型專為要求低摩擦力矩或相對低速的應用設計
- 轉速 > 5,000 rpm 時請聯繫我們的技術部門（>5,000 rpm 需技術諮詢）
合成材料保持架
針對高速和超高速應用，myonic 提供多種合成材料保持架，採用精密機加工或注塑成型。

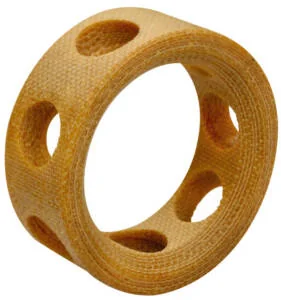

高速加工保持架 (型號 23)
角接觸高速保持架 (型號 25)
超高速保持架 (型號 27)
高速與特殊材料保持架對照
| 型號 | 材質 | 製造工藝 | 最高速度 (n·Dm) | 特性 |
|---|---|---|---|---|
| 27 | 合成材料 | 機械加工或注塑成型（承襲自型號 25 結構） | ≤ 2,400,000 | 球袋鑽孔貫穿，摩擦較型號 25 更低，適合超高速 |
| 25 | 合成材料 | 注塑成型或機械加工 | ≤ 1,500,000 | 一體式設計，專為 RA、RKA 系列角接觸滾珠軸承設計。球袋設計使內圈可拆除而滾珠不會掉落，兩圈可分別安裝。可提供浸油版本以延長潤滑不足情境下的使用壽命。 |

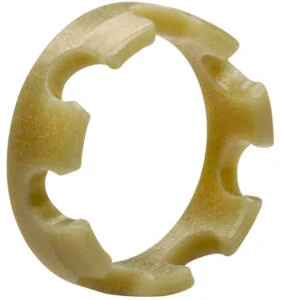

| 23 | 合成材料（王冠或梳形，crown or comb） | 機械加工或注塑成型 | ≤ 1,300,000 | 可浸油（oil-impregnated） |
保持架材料
除金屬材料外，myonic 亦提供多種合成材料保持架，包括：
- 耐蝕鋼（Corrosion-resistant steel）
- 層壓布（Laminated fabric）
- PAI（聚醯胺醯亞胺）
- PI（聚醯亞胺）
- PEEK（聚醚醚酮）
- PA（聚醯胺）
- PTFE（聚四氟乙烯）
- POM（聚甲醛）
- 層壓紙（Laminated paper）
各材料依應用領域、潤滑條件與運轉環境各有優勢；建議洽 myonic 應用工程師確認最佳材料選擇。
客製化保持架設計 (Customized cage designs)
若上述標準保持架無法滿足客戶需求，myonic 亦可依客戶規格客製化設計保持架。myonic 持續研發新材料與新保持架設計。
兩片式衝壓鋼帶保持架 — 附塗層版本
當傳統潤滑劑不適用時，480 及 48 兩款兩片式鋼帶保持架皆可加鐵氟龍（Teflon）或其他具自潤滑效果的材料薄塗層。
鐵氟龍塗層保持架的官方適用場景
依 myonic 官方 Ball cages 頁面，鐵氟龍塗層保持架用於下列情境：
- 需要非常長期儲存的應用
- 在真空環境下工作的儀器
- 光學系統
選型建議：官方強烈建議在選擇塗層保持架前先諮詢 myonic 技術部門，並/或以實際終端應用進行測試。
如需協助選擇最適合的保持架方案，請聯繫我們的業務工程師或應用工程師。
