規格與公差
| 齒條類型 | 壓力角 α=20° 研磨 |
|---|---|
| 品質等級 | Q6（符合 DIN 3962, 3963, 3967） |
| 外表面 | 四面研磨 |
| 節距類型 | 公制節距（Metric pitch） |
| 單一節距誤差 fp（模數 ≤ 3） | 0.006 mm |
| 單一節距誤差 fp（模數 > 3） | 0.008 mm |
| 1000 mm 長度的累積節距誤差 | 0.035 mm |

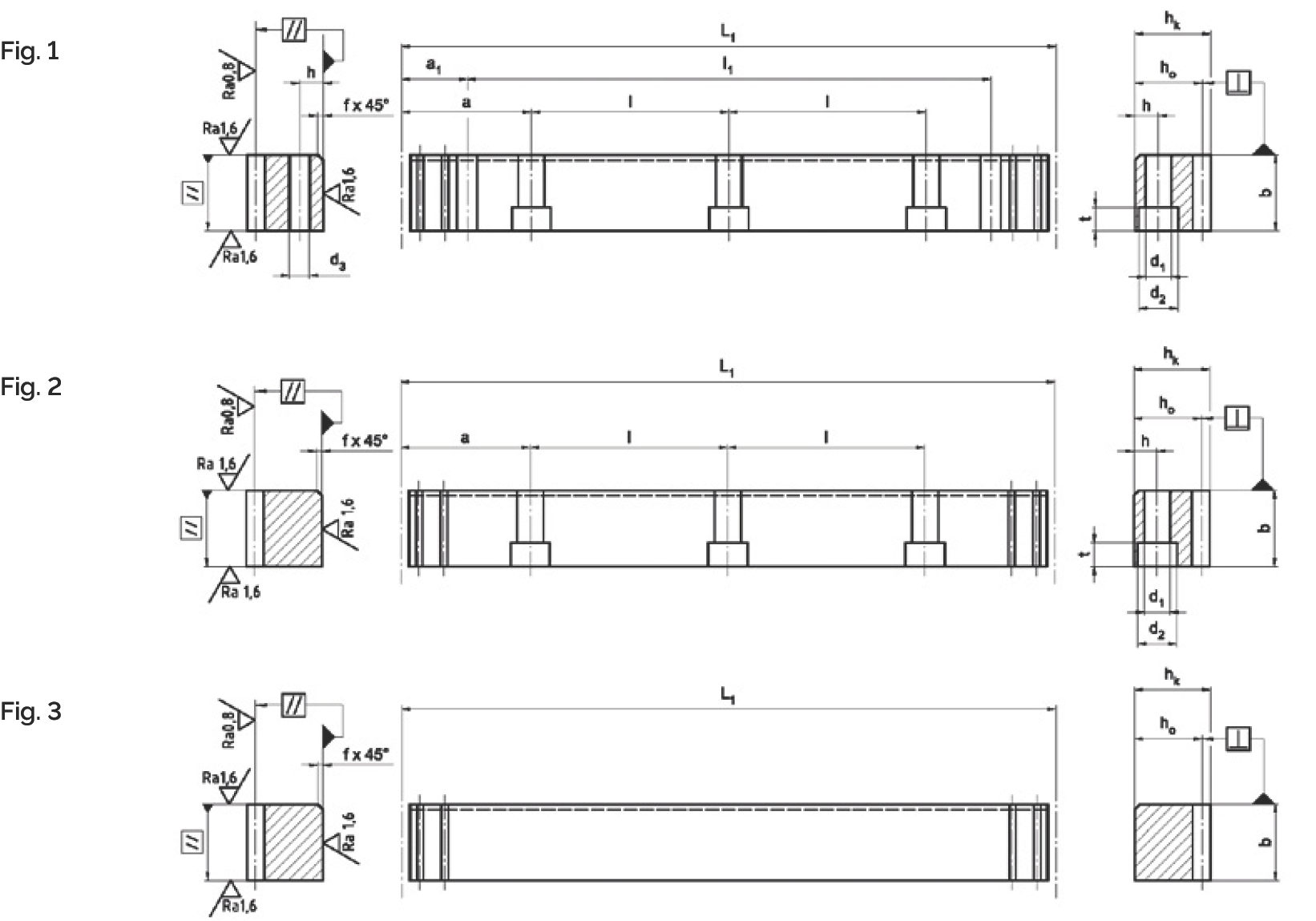

圖示
標準尺寸表
| 型號 | p (mm) | L1 (mm) | z | b (mm) | hk (mm) | ho (mm) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| ZST T5 - 24x24x600 -G | 5 | 600 | 120 | 24 | 24 | 22.41 | 2.5 |
| ZST T5 - 24x24x1200 -G | 5 | 1200 | 240 | 24 | 24 | 22.41 | 5.0 |
| MST T5 - 24x24x120 -G | 5 | 120 | 24 | 24 | 24 | 22.41 | 0.8 |
| ZST T10 - 29x29x600 -G | 10 | 600 | 60 | 29 | 29 | 25.82 | 3.6 |
| ZST T10 - 29x29x1200 -G | 10 | 1200 | 120 | 29 | 29 | 25.82 | 7.2 |
| MST T10 - 29x29x200 -G | 10 | 200 | 20 | 29 | 29 | 25.82 | 1.2 |
符號說明
符號與代碼
- p 節距 (mm)
- L1 齒條總長度 (mm)
- z 齒數
- b 齒條寬度 (mm)
- hk 齒條高度 (mm)
- ho 齒頂高 (mm)
- ZST 標準齒條（帶固定孔）
- MST 短齒條（無固定孔）
- T 公制節距系列
- -G 直齒
