型號一覽
| 型號 | 適用導軌尺寸 | 狀態 | 保持力 (N) | 工作壓力 (bar) | 重量 (kg) |
|---|---|---|---|---|---|
| LBHS2503AS2 | MONORAIL MR 25 | NC | 2,000 | 120 ～ 130 | 0.88 |
| LBHS2503AS2A | MONORAIL MR 25 | NC | 2,000 | 120 ～ 130 | 0.97 |
| LBHS3503AS2 | MONORAIL MR 35 | NC | 5,000 | 120 ～ 130 | 2.7 |
| LBHS3503AS2A | MONORAIL MR 35 | NC | 5,000 | 120 ～ 130 | 2.9 |
| LBHS4503AS2 | MONORAIL MR 45 | NC | 7,000 | 120 ～ 130 | 4.4 |
| LBHS4503AS2A | MONORAIL MR 45 | NC | 7,000 | 120 ～ 130 | 4.8 |
| LBHS5503AS2 | MONORAIL MR 55 | NC | 11,500 | 120 ～ 130 | 6.8 |
| LBHS5503AS2A | MONORAIL MR 55 | NC | 11,500 | 120 ～ 130 | 7.3 |
| LBHS6503AS2 | MONORAIL MR 65 | NC | 13,700 | 120 ～ 130 | 13 |
| LBHS6503AS2A | MONORAIL MR 65 | NC | 13,700 | 120 ～ 130 | 15 |
依導軌尺寸與滑塊查詢可用型號，請見MONORAIL MR 相容查詢。
系列特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 通壓開啟（NC） - 利用殘留應力
- 動力單元 - 50 萬次靜態夾緊循環
- 安全元件 - 能源中斷時仍安全煞車
- 最高彈性 - 附加油壓接口（上方）

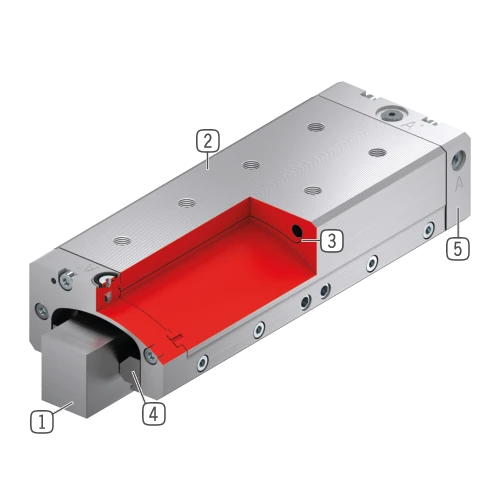

結構說明
各部位說明：
- 1：線性滑軌，適用於所有常見的線性滑軌
- 2：本體－功能元件，藉由夾緊材料產生夾緊力，窄型低矮設計
- 3：放電加工輪廓，在有壓力時用於開啟元件
- 4：夾爪與煞車片，壓緊於滑軌的自由面
- 5：密封板，可雙側連接油壓管路
- 6：刮片，可選購料號結尾為「A」的版本
