導軌型式 AMSABS 3L S 45
| AMSABS 3L S 45-N |
 |
| 標準型（上方鎖固） |
AMSABS 3L 特點：專為長軸量測設計，可接合多段導軌達到超過 6m 的量測長度。導軌接合處採用特殊設計，讀頭可順暢通過接合點。

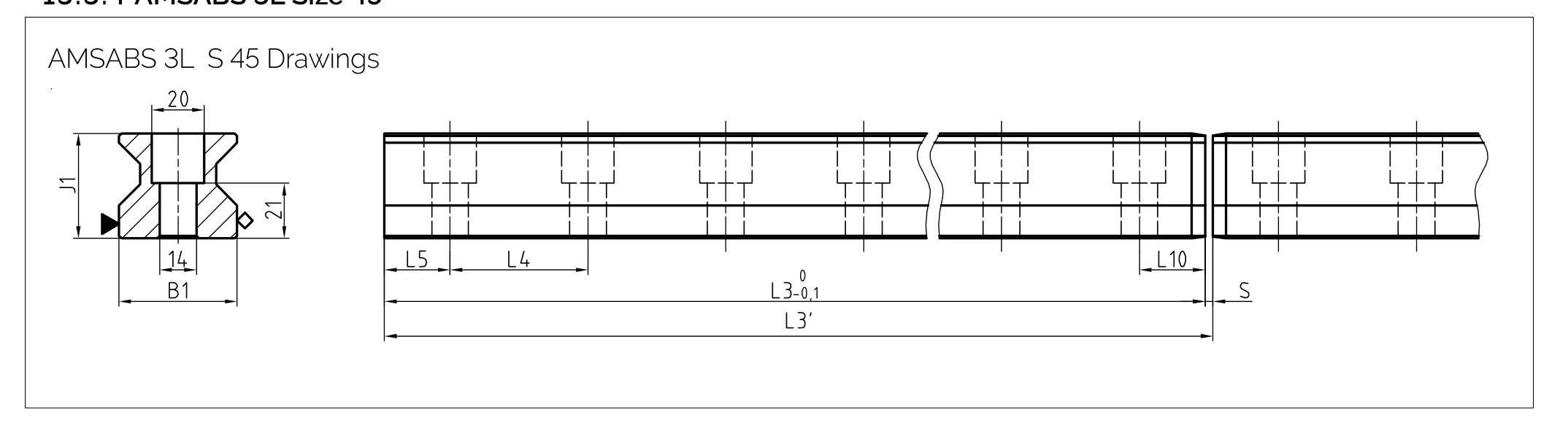

導軌規格 AMSABS 3L S 45
| 參數 | AMSABS 3L S 45-N |
| 軌道寬度 B1 (mm) | 45 |
| 軌道高度 J1 (mm) | 39.95 |
| 最大單件長度 L3 (mm) | 2939.5 |
| 系統總長度 L3' (mm) | 2940 |
| 接合間隙 S (mm) | 0.5 |
| 固定孔間距 L4 (mm) | 52.5 |
| 首/末孔位置 L5/L10 (mm) | 26 |
| 軌道單位重量 (kg/m) | 10.8 |

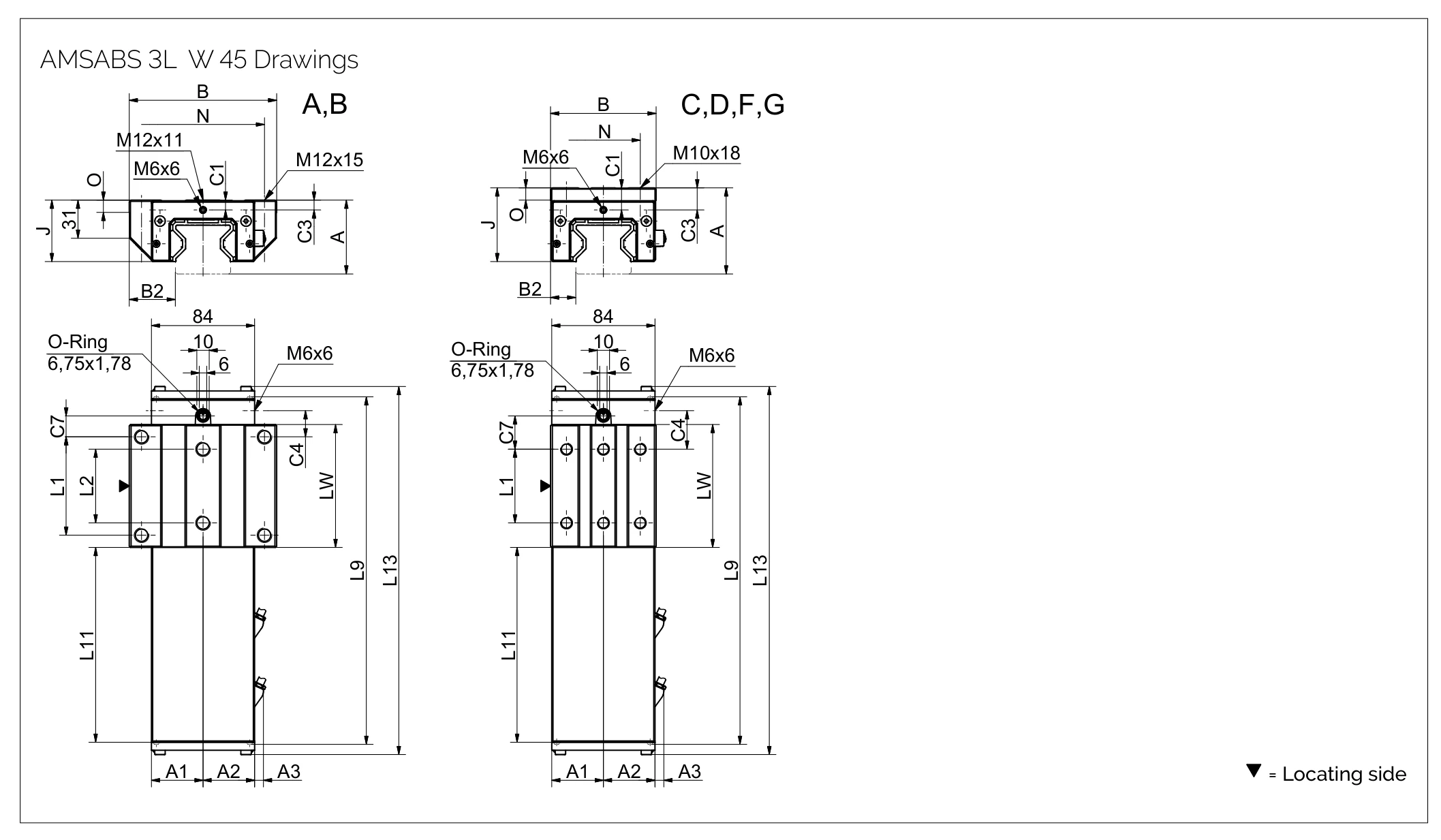

滑塊規格 AMSABS 3L W 45
| 參數 | AMSABS 3L W 45-A | AMSABS 3L W 45-B | AMSABS 3L W 45-C | AMSABS 3L W 45-D | AMSABS 3L W 45-F | AMSABS 3L W 45-G |
| 系統高度 A (mm) | 60 | 60 | 70 | 70 | 60 | 60 |
| 對側外殼半寬 A1 (mm) | 42 | 42 | 42 | 42 | 42 | 42 |
| 讀頭側外殼半寬 A2 (mm) | 42 | 42 | 42 | 42 | 42 | 42 |
| 讀頭突出量 A3 (mm) | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 滑塊寬度 B (mm) | 120 | 120 | 86 | 86 | 86 | 86 |
| 定位面間距 B2 (mm) | 37.5 | 37.5 | 20.5 | 20.5 | 20.5 | 20.5 |
| 前端中央潤滑孔位置 C1 (mm) | 8 | 8 | 18 | 18 | 8 | 8 |
| 側面潤滑孔位置 C3 (mm) | 8 | 8 | 18 | 18 | 8 | 8 |
| 側面潤滑孔位置（第二處） C4 (mm) | 21.25 | 38.75 | 31.25 | 38.75 | 31.25 | 38.75 |
| 頂面潤滑孔位置 C7 (mm) | 17 | 34.5 | 27 | 34.5 | 27 | 34.5 |
| 滑塊高度 J (mm) | 50 | 50 | 60 | 60 | 50 | 50 |
| 外側固定孔間距 L1 (mm) | 80 | 80 | 60 | 80 | 60 | 80 |
| 內側固定孔間距 L2 (mm) | 60 | 60 | — | — | — | — |
| 含外殼滑塊長度 L9 (mm) | 282.7 | 317.7 | 282.7 | 317.7 | 282.5 | 317.7 |
| 外殼長度 L11 (mm) | 160.2 | 160.2 | 160.2 | 160.2 | 160.2 | 160.2 |
| 量測滑塊總長 L13 (mm) | 300.3 | 335.3 | 300.3 | 335.3 | 300.3 | 335.3 |
| 滑塊本體內側長度 Lw (mm) | 100 | 135 | 100 | 135 | 100 | 135 |
| 側向固定孔間距 N (mm) | 100 | 100 | 60 | 60 | 60 | 60 |
| 參考面高度 O (mm) | 10 | 10 | 10 | 10 | 10 | 10 |
負載額定值
| 參數 | AMSABS 3L W 45-A | AMSABS 3L W 45-B | AMSABS 3L W 45-C | AMSABS 3L W 45-D | AMSABS 3L W 45-F | AMSABS 3L W 45-G |
| 靜負載容量 C₀ (N) | 167500 | 229500 | 167500 | 229500 | 167500 | 229500 |
| 動負載容量 C₁₀₀ (N) | 93400 | 127800 | 93400 | 127800 | 93400 | 127800 |
| 靜態橫向力矩容量 M₀Q (Nm) | 4621 | 6333 | 4621 | 6333 | 4621 | 6333 |
| 靜態縱向力矩容量 M₀L (Nm) | 2790 | 5161 | 2790 | 5161 | 2790 | 5161 |
| 動態橫向力矩容量 MQ (Nm) | 2577 | 3527 | 2577 | 3527 | 2577 | 3527 |
| 動態縱向力矩容量 ML (Nm) | 1556 | 2874 | 1556 | 2874 | 1556 | 2874 |
| 滑塊重量 (kg) | 4.2 | 5.3 | 4.0 | 5.0 | 3.3 | 4.1 |

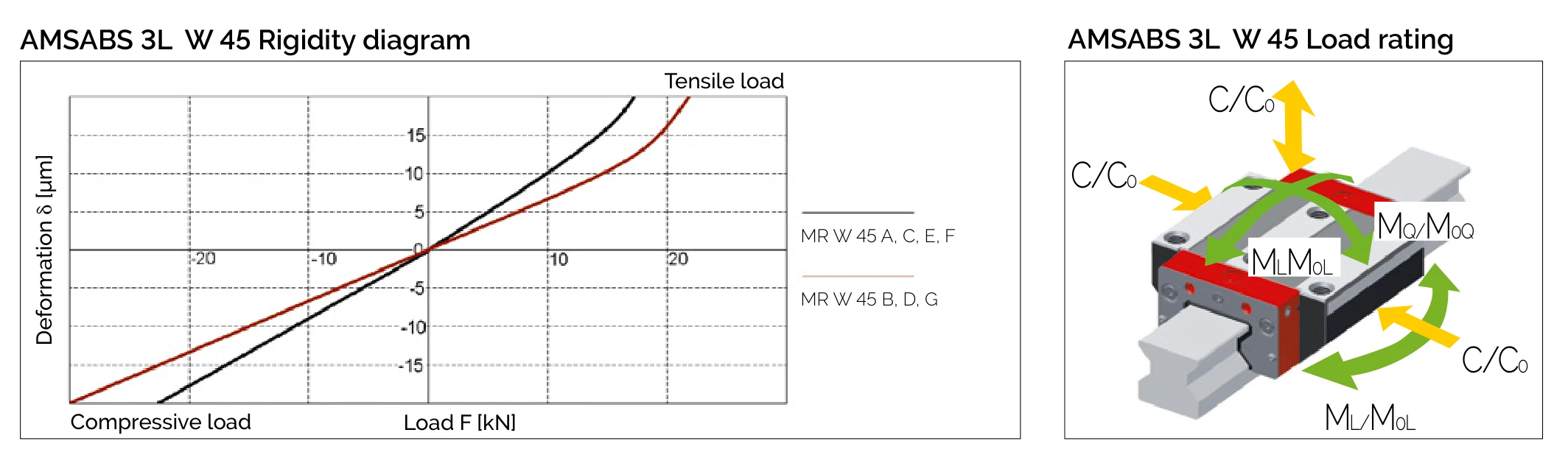

剛性圖與負載方向 AMSABS 3L W 45
訂購代碼範例
導軌訂購代碼
AMSABS 3L S 45-N-G1-KC-R11-2940-CN-P0
- AMSABS 3L S 45 = AMSABS 3L 導軌 Size 45
- N = 標準型
- G1 = 高精度
- KC = 標準直度
- R11 = 基準側 1
- 2940 = 導軌長度 2940mm
滑塊訂購代碼
AMSABS 3L W 45-B-P1-G1-V2-R1-CN-S11-LV-TSH-TS3
- AMSABS 3L W 45 = AMSABS 3L 滑塊 Size 45
- B = 標準加長型滑塊
- P1 = 讀頭位置 1
- G1 = 高精度
- V2 = 中預壓
- TSH = SSI 介面
