滑塊的正確固定對於 SCHNEEBERGER MONORAIL 導軌系統的性能至關重要。 本章節詳細介紹滑塊固定方法、定位面設計、許可側向力、螺絲規格以及影響系統剛性的關鍵因素。
4.11.1 固定方法
MONORAIL 滑塊依據型號與尺寸，具有符合 DIN 645 標準位置的固定孔，用於固定至連接結構。A 型與 B 型設計為複合式螺紋固定孔，緊湊型 C、D、E、F 及 G 型則為盲孔固定孔。為達到最大滑塊剛性，建議使用所有固定孔。請參閱第 3 章。

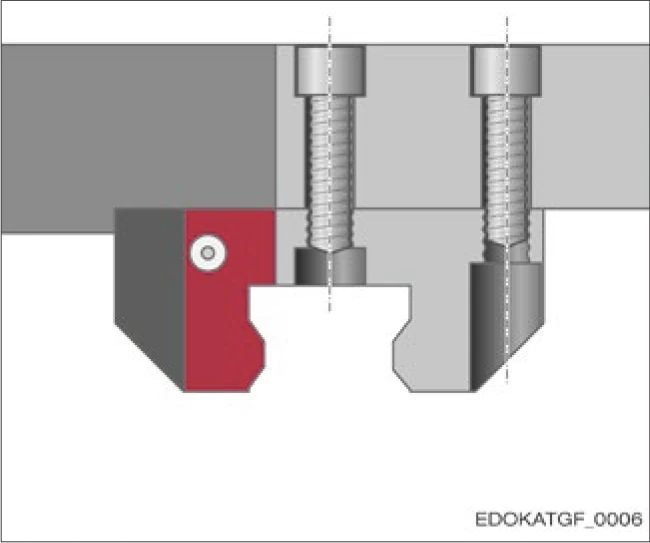

由上方固定
使用螺紋孔固定

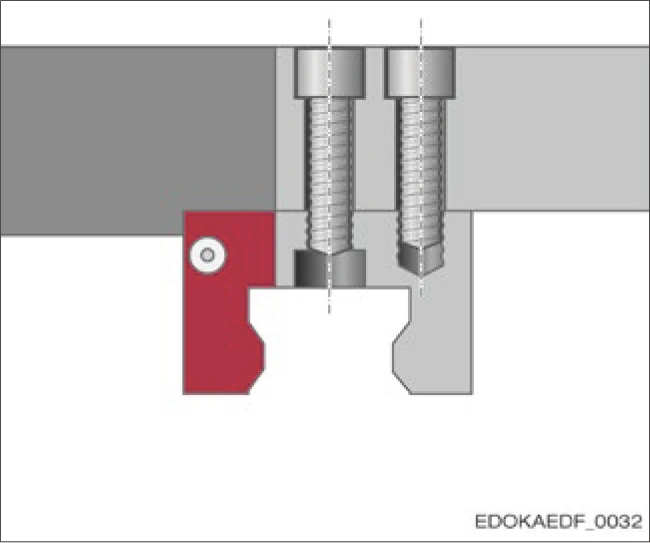

使用螺紋孔固定
所有滑塊皆可由上方使用螺紋固定孔固定。這是建議的方法。因螺紋允許使用更大直徑的螺絲，可形成更強固的接合。
使用中間固定孔時，若有塑膠保護塞請先移除。請注意中間固定螺絲的長度，避免損傷導軌。

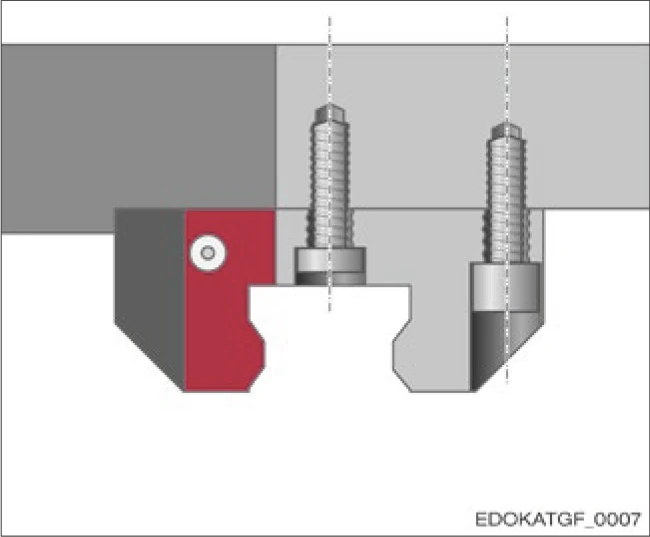

由下方固定
使用螺紋孔固定
A 型與 B 型滑塊也可由下方固定，將螺紋固定孔作為貫穿孔使用，搭配相應較小直徑的螺絲。此情況下，中間固定孔必須使用符合 DIN 6912 的低頭螺絲。若使用兩個中間安裝孔，塑膠保護塞如存在則必須移除。
4.11.2 側向定位面

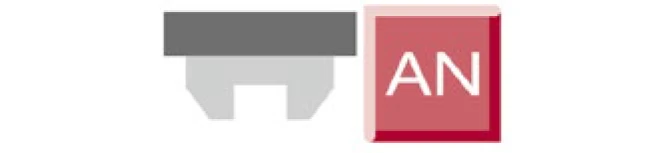

標準基準邊
滑塊標準配置為單側具有研磨定位面。此由 B2 尺寸定義。
標準基準邊配置

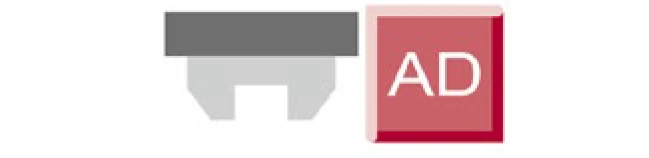

雙基準邊
滑塊兩側皆具有研磨面。MR 滑塊的主定位面由側面的 A 標記識別。BM 滑塊的主定位面由縱向凹槽識別。主定位面由 B2 尺寸定義。第二定位面相對於主定位面標註尺寸。相對於 B2 尺寸，兩個定位面並非對稱位於滑塊中央。
雙基準邊配置
定位面識別
- MR 滑塊：側面的 "A" 標記表示主定位面
- BM 滑塊：縱向凹槽表示主定位面
- 第二定位面以主定位面為基準標註尺寸
4.11.3 無定位面時允許側向力
無定位面情況下的最大允許側向力導引值可參照下表。
FSide_max 值取決於動態負載能力 C、滑塊固定方式及螺絲強度等級。
每個滑塊的最大側向力
依尺寸與 DIN 912/ISO 4762 固定螺絲數量：
| 規格 | M4 (尺寸 15) | M5 (尺寸 15, 20) | M6 (尺寸 20, 25) | M8 (尺寸 25, 30, 35) | ||||
|---|---|---|---|---|---|---|---|---|
| 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | |
| 強度等級 8.8 | 1250 | 1900 | 2100 | 3150 | 2950 | 4450 | 5400 | 8100 |
| 強度等級 12.9 | 2150 | 3250 | 3550 | 5300 | 5000 | 7500 | 9200 | 13800 |
| 規格 | M10 (尺寸 30, 35, 45) | M12 (尺寸 45, 55) | M14 (尺寸 55, 65) | M16 (尺寸 65) | ||||
|---|---|---|---|---|---|---|---|---|
| 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | 4 螺絲 | 6 螺絲 | |
| 強度等級 8.8 | 8600 | 13000 | 12600 | 19000 | 17300 | 26000 | 23900 | 35800 |
| 強度等級 12.9 | 14600 | 21900 | 21300 | 32000 | 29300 | 44000 | 40300 | 60400 |
| 規格 | M16 (尺寸 100) | M20 (尺寸 100) | ||
|---|---|---|---|---|
| 6 螺絲 | 9 螺絲 | 6 螺絲 | 9 螺絲 | |
| 強度等級 8.8 | 35800 | 53700 | 55100 | 82700 |
| 強度等級 12.9 | 60400 | 90600 | 92000 | 138100 |

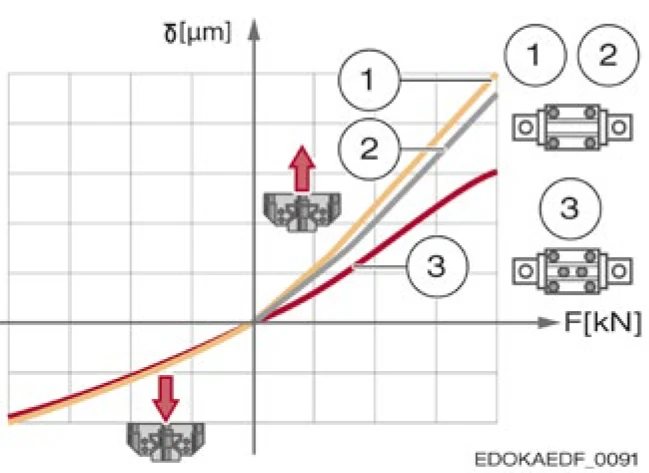

4.11.4 固定螺絲數量對剛性的影響
此圖說明導軌剛性與每個滑塊的固定螺絲數量及品質之間的關聯。尤其在拉力負載下，當螺絲數量從 6 顆減少至 4 顆時，彈性變形會顯著增加。
以 O 型 4 列滾珠導軌為例說明滑塊固定對剛性的影響。拉力與壓力下的力 F (kN) 與變形 δ (μm) 的關係。
圖示說明：
- 曲線 1：4 顆螺絲，強度等級 8.8
- 曲線 2：4 顆螺絲，強度等級 12.9
- 曲線 3：6 顆螺絲，強度等級 8.8
- δ：力 F 下的變形
- F：作用力
剛性提升建議
- 使用所有可用的固定孔可顯著提高系統剛性
- 使用強度等級 12.9 螺絲可進一步改善性能
- 在高負載應用中，建議使用 6 顆螺絲配置
4.11.5 允許螺絲鎖緊扭矩
固定螺絲符合 ISO 4762 標準的最大鎖緊扭矩請參照下表。此基於交貨狀態下的摩擦係數 μ = 0.125。
注意
螺絲未使用正確扭矩鎖緊可能導致元件損壞
- 必須遵循螺絲供應商的建議，這些建議具有強制性。
- DIN 6912 低頭螺絲應按強度等級 8.8 鎖緊
- 如預期會發生張力損失，請固定螺絲
ISO 4762 固定螺絲的鎖緊扭矩
為提高移動軸碰撞時的抗斷裂性，線性導軌應盡可能使用符合 ISO 898-1 標準的 12.9 強度等級螺絲。但基本上可以使用強度等級 8.8 至 12.9 的螺絲。
| 最大鎖緊扭矩 (Nm) | ||||||||
|---|---|---|---|---|---|---|---|---|
| 螺絲 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
| 尺寸 | (15) | (15, 20) | (20, 25) | (25, 30, 35) | (30, 35, 45) | (45, 55) | (55) | (65) |
| 強度等級 8.8 | 3 | 6 | 10 | 25 | 49 | 83 | 130 | 200 |
| 強度等級 12.9 | 5 | 10 | 16 | 40 | 81 | 95 | 166 | 265 |
| 螺絲 | M20 |
|---|---|
| 尺寸 | (100) |
| 強度等級 8.8 | 410 |
| 強度等級 12.9 | 680 |
4.11.6 螺絲最小旋入深度
滑塊固定所需的螺絲長度可根據滑塊或機器滑座的厚度以及最小螺絲旋入深度來確定，例如根據 VDI 2230 指南。有關滑塊尺寸，請參閱 SCHNEEBERGER MONORAIL 和 AMS 產品目錄。
螺絲長度計算
螺絲長度 = 滑塊厚度 + 最小旋入深度 + 安全餘量
最小旋入深度應遵循 VDI 2230 標準或螺絲製造商的建議。
