技術數據
| 型號 | HK3505KR |
|---|---|
| 系列 | HK 手動箝制器（雙穩態 N） |
| 驅動方式 | 手動 |
| 功能 | 夾緊 |
| 狀態 | N（雙穩態）保持目前狀態 |
| 保持力 (N) | 2,000 |
| 理論保持力（µ = 0.1） (N) | 2,500 |
| 鎖緊扭矩 (Nm) | 15.00 |
| B10d 值 | 50,000 |
| 定位精度 ± (mm) | 0.02 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 0.96 |
| 安裝方向 | 由前方安裝 |
| 認證 | LABS / REACH / RoHS |
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| MONORAIL MR | 35 | MRW..A、MRW..B、MRW..C、MRW..D、MRW..E |
其他尺寸與滑塊的組合，請見MONORAIL MR 相容查詢。
產品特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 免工具開啟與關閉（雙穩態） - 轉動夾緊手柄即可操作
- 免維護 - 50,000 次靜態夾緊循環

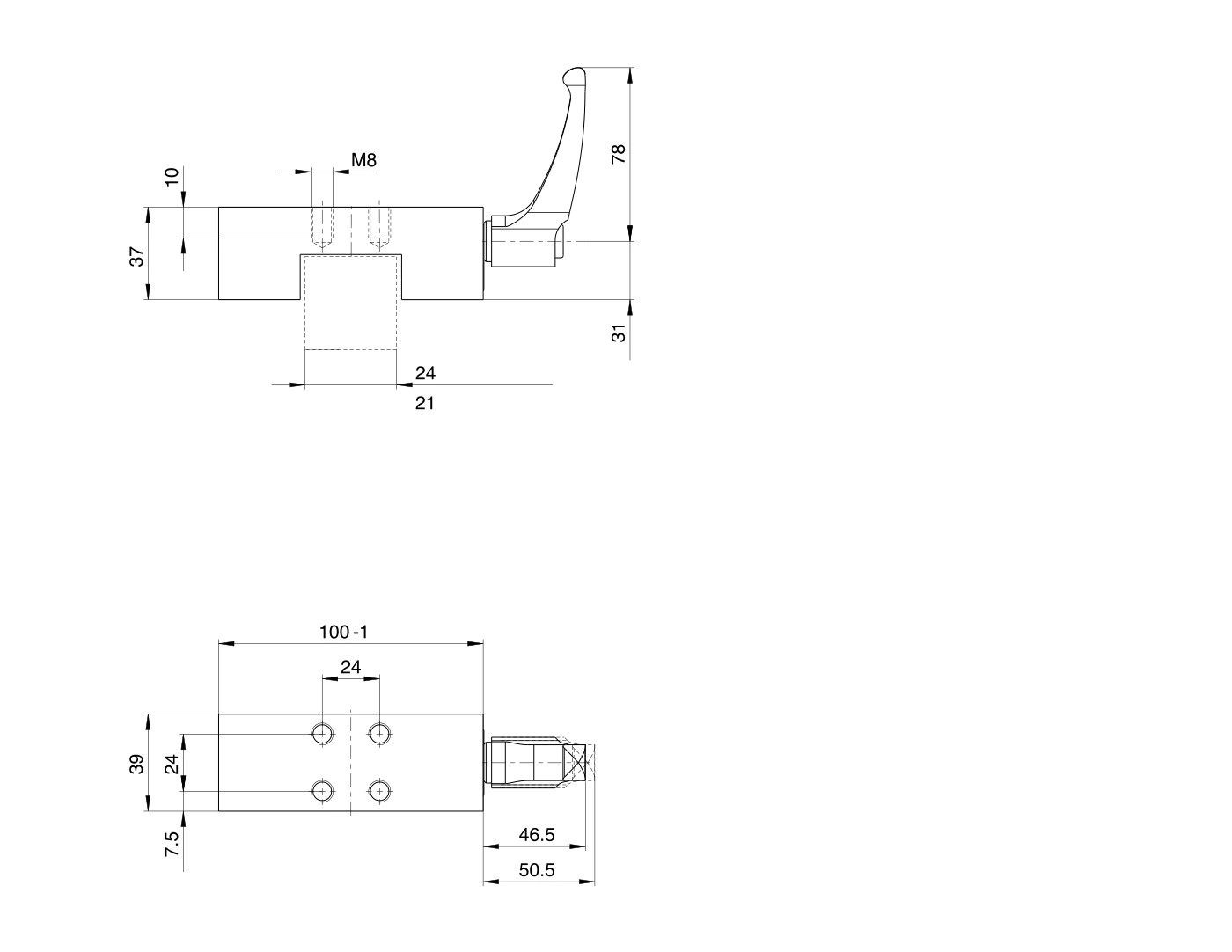

尺寸圖
結構說明
手動型 HK 系列的結構與各部位說明，請見HK 系列頁。
