技術數據
| 型號 | KWH4503AS1 |
|---|---|
| 系列 | KWH 油壓箝制器（常開 NO） |
| 驅動方式 | 油壓 |
| 功能 | 夾緊 |
| 狀態 | NO（常開）無壓力時開啟 |
| 保持力 (N) | 9,900 |
| 理論保持力（µ = 0.1） (N) | 12,375 |
| 可加裝 PLUS 接頭 | 否 |
| 工作壓力 (bar) | 5 ～ 160 |
| 額定工作壓力 (bar) | 150.0 |
| 開啟時間 (s) | 0.07 |
| 關閉時間 (s) | 0.1 |
| 排量 (cm³) | 2 |
| B10d 值 | 10,000,000 |
| 定位精度 ± (mm) | 0.02 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 5.2 |
| 安裝方向 | 由前方安裝 |
| 認證 | LABS / REACH / RoHS |
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| MONORAIL MR | 45 | MRW..A、MRW..B |
其他尺寸與滑塊的組合，請見MONORAIL MR 相容查詢。
產品特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 通壓夾緊（NO） - 施加壓力時夾緊
- 極為耐用 - 1,000 萬次靜態夾緊循環

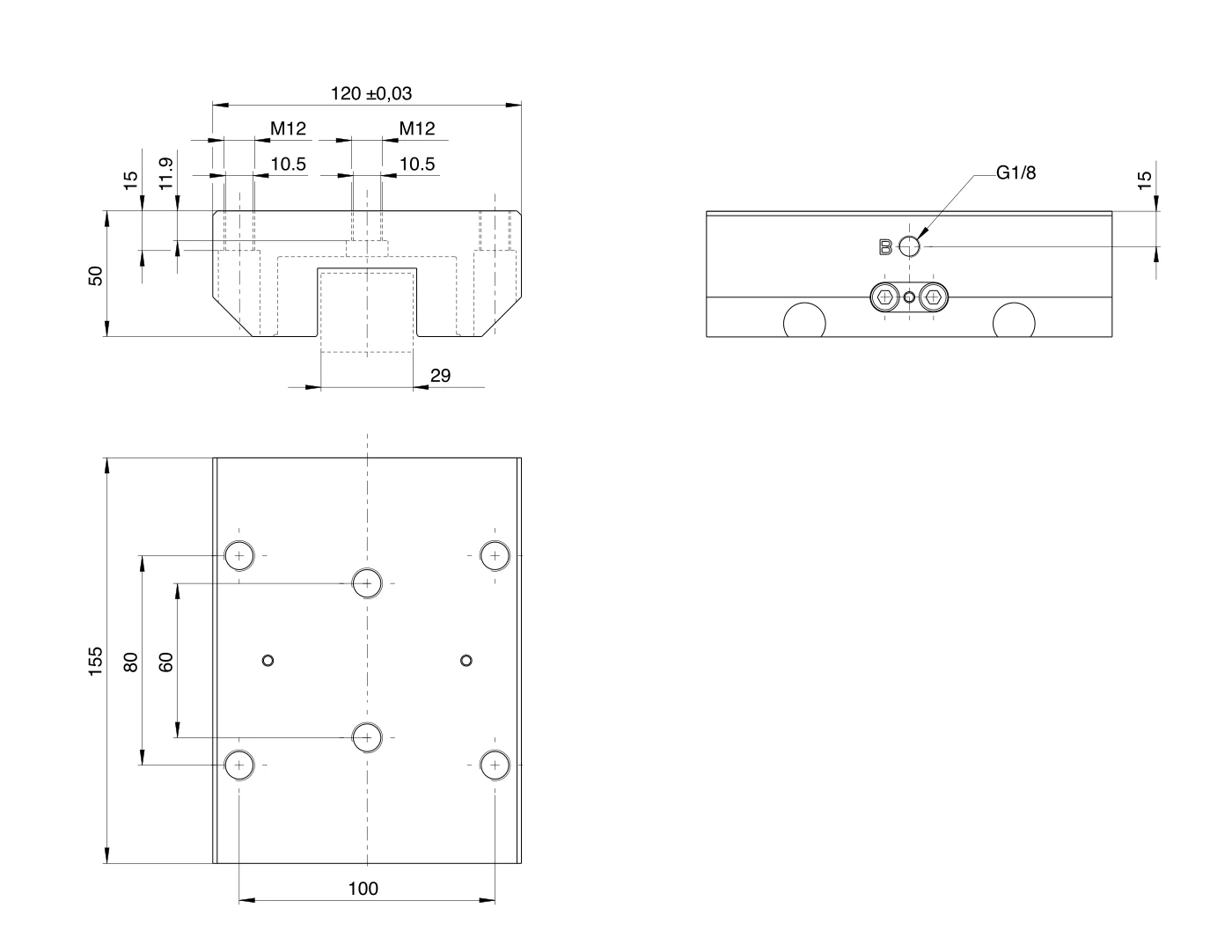

尺寸圖
結構說明
油壓型 KWH 系列的結構與各部位說明，請見KWH 系列頁。
