技術數據
| 型號 | LKP3003AS2-A |
|---|---|
| 系列 | LKP 氣動箝制器（常開 NO） |
| 驅動方式 | 氣動 |
| 功能 | 夾緊 |
| 狀態 | NO（常開）無壓力時開啟 |
| 保持力 (N) | 1,800 |
| 可加裝 PLUS 接頭 | 否 |
| 工作壓力 (bar) | 2 ～ 6.5 |
| 額定工作壓力 (bar) | 6 |
| 開啟時間 (s) | 0.07 |
| 關閉時間 (s) | 0.02 |
| 每次循環耗氣量 (cm³) | 9 |
| 接口型式 | 前側螺紋 |
| B10d 值 | 5,000,000 |
| 定位精度 ± (mm) | 0.02 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 0.57 |
| 安裝方向 | 由前方安裝 |
| 認證 | LABS / REACH / RoHS |
資料說明
Zimmer 未提供此型號的規格書，以上數據取自 Zimmer 產品頁，因此沒有理論保持力等規格書專屬欄位。
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| MONORAIL MR | 30 | MRW..A、MRW..B、MRW..C、MRW..D、MRW..F、MRW..G |
其他尺寸與滑塊的組合，請見MONORAIL MR 相容查詢。
產品特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 通壓夾緊（NO） - 施加壓力時夾緊
- 高耐用性 - 500 萬次靜態夾緊循環
- 小巧窄型設計 - 採用 U 形活塞
- 最高彈性 - 附加氣壓接口（前方）

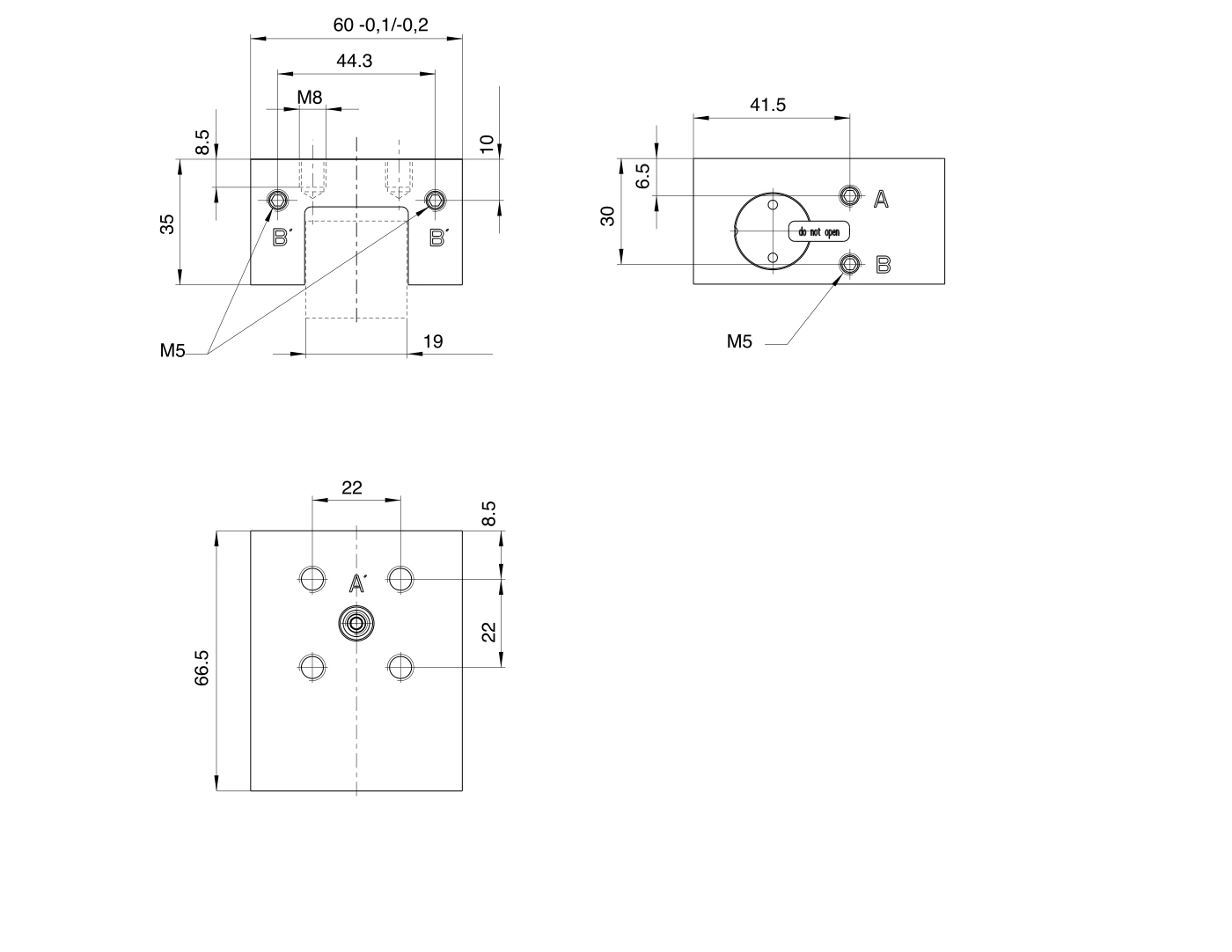

尺寸圖
結構說明
氣動型 LKP 系列的結構與各部位說明，請見LKP 系列頁。
