技術數據
| 型號 | MCP1200MW |
|---|---|
| 系列 | MCP 氣動箝制器（常開 NO） |
| 驅動方式 | 氣動 |
| 功能 | 夾緊 |
| 狀態 | NO（常開）無壓力時開啟 |
| 保持力 (N) | 280 |
| 理論保持力（µ = 0.1） (N) | 350 |
| 可加裝 PLUS 接頭 | 否 |
| 工作壓力 (bar) | 2 ～ 6.5 |
| 額定工作壓力 (bar) | 6 |
| 開啟時間 (s) | 0.015 |
| 關閉時間 (s) | 0.01 |
| 每次循環耗氣量 (cm³) | 2 |
| B10d 值 | 5,000,000 |
| 定位精度 ± (mm) | 0.05 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 0.11 |
| 安裝方向 | 由上方安裝 |
| 認證 | LABS / REACH / RoHS |
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| MINIRAIL | 24 | MNN、MNNL |
其他尺寸與滑塊的組合，請見MINIRAIL 相容查詢。
產品特色
- 結構小巧 - 適用於所有常見的迷你滑軌
- 通壓夾緊（NO） - 施加壓力時夾緊
- 高耐用性 - 500 萬次靜態夾緊循環

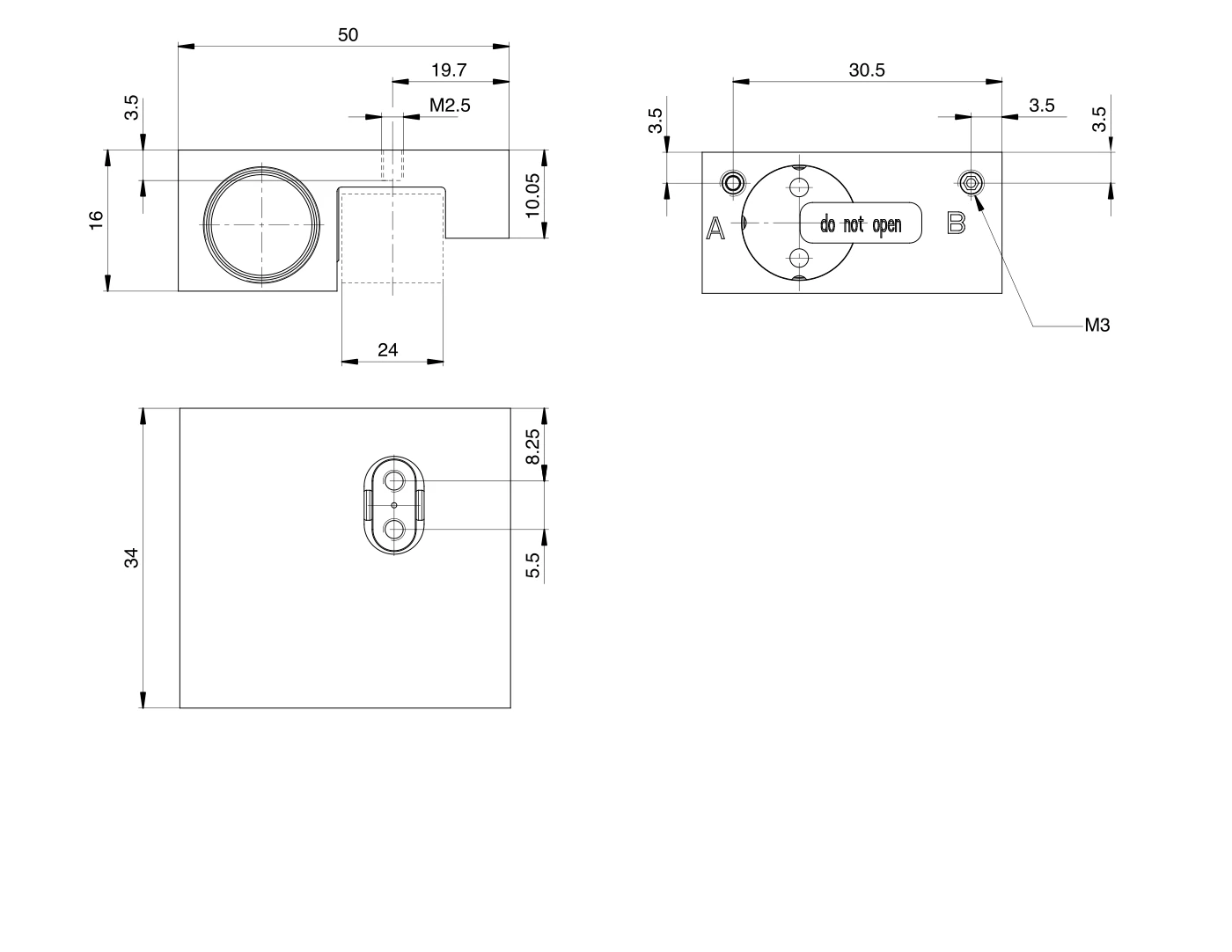

尺寸圖
結構說明
氣動型 MCP 系列的結構與各部位說明，請見MCP 系列頁。
