技術數據
| 型號 | MCPS1503MW-LP |
|---|---|
| 系列 | MCPS 氣動箝制器（常閉 NC，彈簧儲能） |
| 驅動方式 | 氣動 |
| 功能 | 夾緊 |
| 狀態 | NC（常閉）無壓力時夾緊 |
| 保持力 (N) | 145 |
| 可加裝 PLUS 接頭 | 是 |
| 保持力（使用 PLUS 接頭） (N) | 360 |
| 工作壓力 (bar) | 4 ～ 6.5 |
| 額定工作壓力 (bar) | 4 |
| 開啟時間 (s) | 0.01 |
| 關閉時間 (s) | 0.015 |
| 每次循環耗氣量 (cm³) | 2 |
| B10d 值 | 5,000,000 |
| 定位精度 ± (mm) | 0.05 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 0.21 |
| 安裝方向 | 由上方安裝 |
| 認證 | CE / UKCA / LABS / REACH / RoHS |
資料說明
Zimmer 未提供此型號的規格書，以上數據取自 Zimmer 產品頁，因此沒有理論保持力等規格書專屬欄位。
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| MINIRAIL | 42 | MNN、MNNL |
其他尺寸與滑塊的組合，請見MINIRAIL 相容查詢。
產品特色
- 結構小巧 - 適用於所有常見的迷你滑軌
- 通壓開啟（NC） - 以彈簧儲能夾緊
- 高耐用性 - 500 萬次靜態夾緊循環
- 更高保持力 - 透過 PLUS 接頭供氣
- 安全元件 - 能源中斷時仍安全夾緊

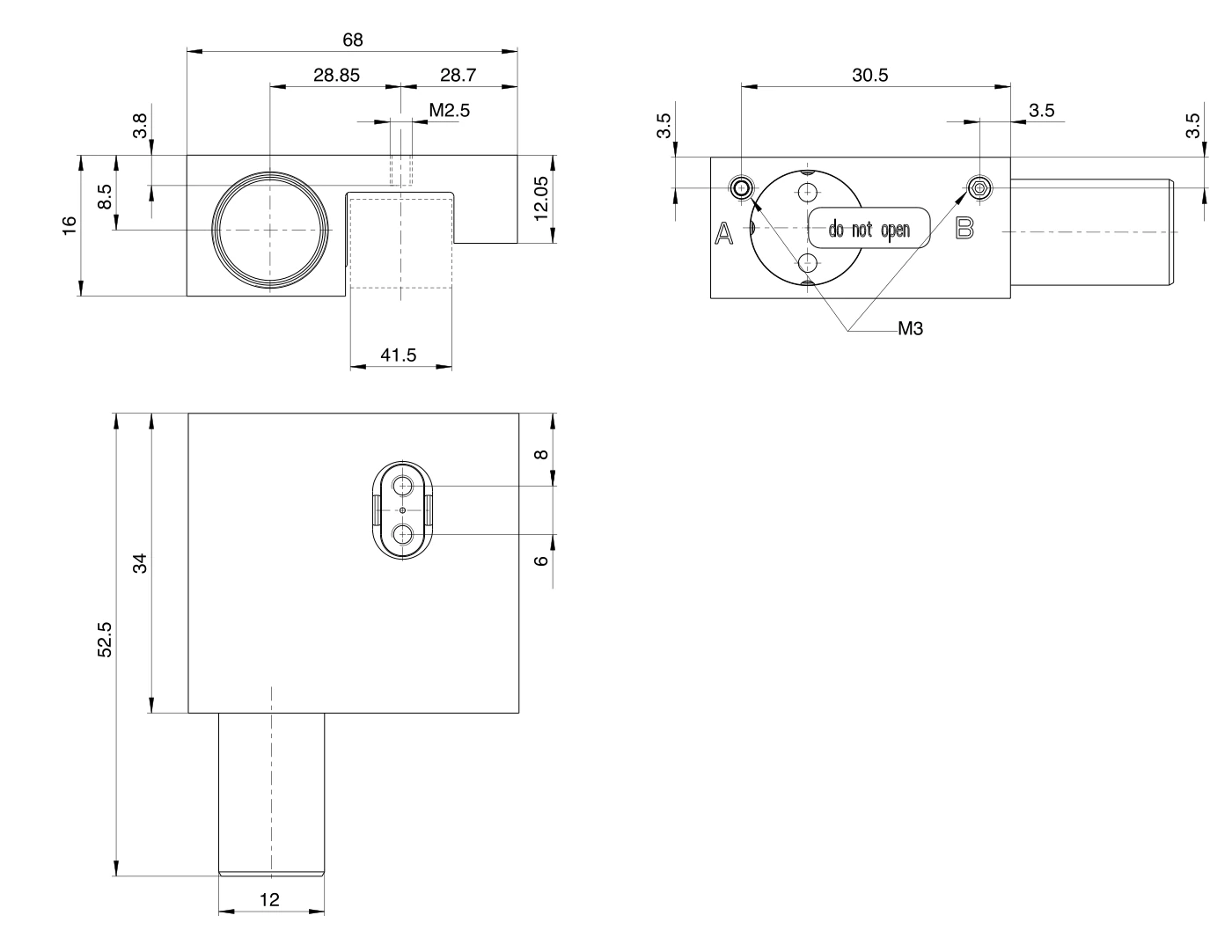

尺寸圖
結構說明
氣動型 MCPS 系列的結構與各部位說明，請見MCPS 系列頁。
