技術數據
| 型號 | MKS3003MR |
|---|---|
| 系列 | MKS 氣動箝制器（常閉 NC，彈簧儲能） |
| 驅動方式 | 氣動 |
| 功能 | 夾緊 |
| 狀態 | NC（常閉）無壓力時夾緊 |
| 保持力 (N) | 1,050 |
| 理論保持力（µ = 0.1） (N) | 1,313 |
| 可加裝 PLUS 接頭 | 是 |
| 保持力（使用 PLUS 接頭） (N) | 1,800 |
| 工作壓力 (bar) | 5.5 ～ 6.5 |
| 額定工作壓力 (bar) | 6 |
| 開啟時間 (s) | 0.02 |
| 關閉時間 (s) | 0.03 |
| 每次循環耗氣量 (cm³) | 12 |
| 無塵室等級（DIN EN ISO 14644-1） | 6 |
| B10d 值 | 5,000,000 |
| 定位精度 ± (mm) | 0.02 |
| 工作溫度 (°C) | -10 ～ +70 |
| 重量 (kg) | 0.65 |
| 安裝方向 | 由上方安裝 |
| 認證 | CE / UKCA / LABS / REACH / RoHS |
相容的 Schneeberger 導軌
| 導軌 | 尺寸 | 滑塊 |
|---|---|---|
| AMSA 3B | 30 | AMSA3BW..A、AMSA3BW..B、AMSA3BW..C、AMSA3BW..D、AMSA3BW..F、AMSA3BW..G |
| AMSABS 3B | 30 | AMSABS3BW..A、AMSABS3BW..B、AMSABS3BW..C、AMSABS3BW..D |
| AMSD 3B | 30 | AMSD3BW..A、AMSD3BW..B、AMSD3BW..C、AMSD3BW..D、AMSD3BW..F、AMSD3BW..G |
| MONORAIL MR | 30 | MRW..A、MRW..B、MRW..C、MRW..D、MRW..F、MRW..G |
其他尺寸與滑塊的組合，請見AMSA 3B 相容查詢、AMSABS 3B 相容查詢、AMSD 3B 相容查詢、MONORAIL MR 相容查詢。
產品特色
- 產品線齊全 - 適用於所有常見的線性滑軌
- 通壓開啟（NC） - 以彈簧儲能夾緊
- 高耐用性 - 500 萬次靜態夾緊循環
- 更高保持力 - 透過 PLUS 接頭供氣
- 安全元件 - 能源中斷時仍安全夾緊

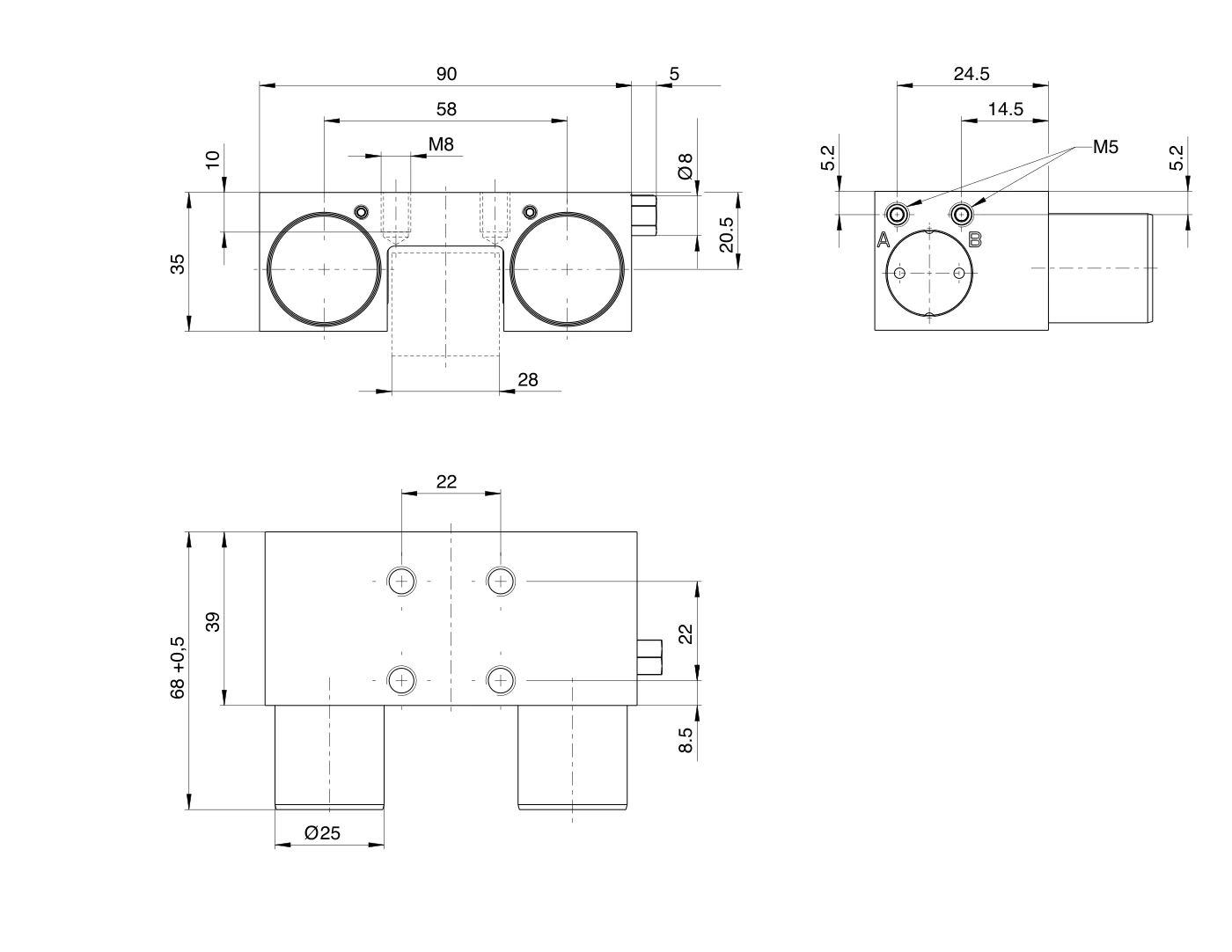

尺寸圖
結構說明
氣動型 MKS 系列的結構與各部位說明，請見MKS 系列頁。
